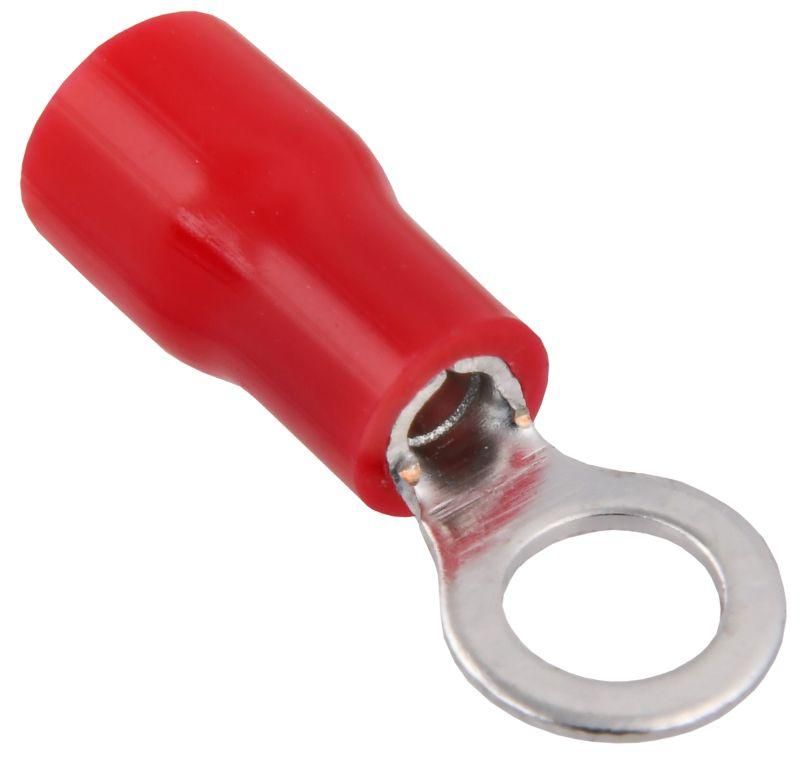

Наконечник НКИ 1,25-4 кольцо 0,5-1,5мм (100шт/упак) | UNL20-D15-4-4-G GENERICA IEK

Наконечник НКИ 1,25-4 кольцо 0,5-1,5 мм (100 штук в упаковке) - это изолированный кольцевой наконечник из латуни с лужёным покрытием, предназначенный для надёжного соединения медных проводов с винтовыми зажимами. Бренд GENERICA и IEK выпускают этот типовой элемент в упаковках по 100 штук, что удобно для массового монтажа.

Назначение и область применения

Наконечник НКИ 1,25-4 кольцо 0,5-1,5 мм используется для оконцевания однопроволочных и многожильных медных проводов сечением от 0,5 до 1,5 мм2. Применяется там, где требуется прочное и долговечное соединение через винтовые клеммы - например, в распределительных щитах, контакторах, автоматических выключателях, трансформаторах и других устройствах с болтовым креплением.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2 - подходит для слаботочных цепей и малых нагрузок
• Размер резьбы: М4 - совместим с винтами диаметром 4 мм
• Форма контактной площадки: кольцевая - обеспечивает равномерную передачу тока и устойчивую фиксацию
• Изолированность: да - пластиковая трубочка защищает место соединения от случайного замыкания
• Материал: латунь - высокая проводимость, механическая прочность, устойчивость к деформациям
• Покрытие: лужёное - предотвращает окисление, снижает переходное сопротивление
• Срок службы: 5 лет - гарантирует стабильную работу в нормальных условиях эксплуатации

Совместимость и монтаж

Наконечник НКИ 1,25-4 кольцо 0,5-1,5 мм монтируется с помощью специального пресс-клещей для опрессовки. Убедитесь, что губки клещей подходят под размер наконечника - используйте матрицу для сечений 0,5–1,5 мм2. После опрессовки проверьте герметичность соединения: жила должна плотно держаться внутри, без люфта. Кольцо легко насаживается на винт М4; затягивать следует усилием, указанным в документации оборудования - перегрузка может повредить резьбу.

Безопасность и стандарты

Наконечник НКИ 1,25-4 кольцо 0,5-1,5 мм соответствует требованиям ГОСТ Р 50030.5.5 и IEC 60947-7-1 для комплектующих силовых цепей. Лужёная поверхность и изоляция обеспечивают безопасность при работе под напряжением. Не применяйте в средах с повышенной химической активностью - латунь чувствительна к серосодержащим веществам.

Преимущества

• Удобство установки: готовый к использованию элемент без необходимости изготовления собственных ответвлений
• Стабильность контакта: лужёное покрытие минимизирует нагрев и окисление даже при длительной эксплуатации
• Экономия времени: 100 штук в одной упаковке позволяют выполнять крупные работы без частой закупки
• Защита от ошибок: изоляция исключает риск задеть соседние выводы при сборке

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен электрохимический эффект и разрушение контакта
• Не рекомендован для переменного тока выше 80 А - превышение может вызвать перегрев
• Не использовать в местах постоянного воздействия воды или агрессивных паров - хотя IP-класс не указан, материал не рассчитан на экстремальные условия
• Не допускается многократное демонтаж-монтаж: после нескольких раз затяжки винта кольцо теряет форму и надёжность

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения
• Соединение катушек реле и контакторов с клеммной колодкой
• Монтаж управления двигателями малой мощности (до 1,5 кВт)
• Обвязка датчиков и исполнительных механизмов в системах автоматизации

Практические советы

• Перед монтажом удалите изоляцию точно на длину вставляемой части наконечника - лишняя изоляция мешает качественной опрессовке
• Выбирайте наконечники с запасом по сечению: если провод близок к верхней границе (1,5 мм2), лучше взять именно эту модель, чем пробовать более мелкую
• Проверяйте соответствие внутреннего диаметра кольца и внешнего диаметра винта - М4 требует точного совпадения, иначе будет плохой контакт
• Храните в сухом месте: даже лужёное покрытие со временем может потемнеть при высокой влажности
• Артикулы unl20-d15-4-4-g от GENERICA и IEK взаимозаменяемы - можно смело менять поставщика без изменения технологии монтажа
