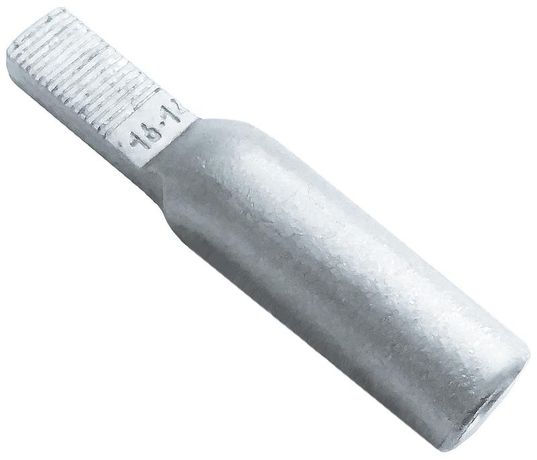

Наконечник обжимной кабельный НШл-25, 25 мм², алюминий ВК 21800041

Наконечник НШл-25 ВК предназначен для надёжного соединения алюминиевых проводов и кабелей с помощью опрессовки. Этот наконечник особенно удобен там, где требуется плотный контакт в узких клеммах - например, при подключении к автоматическим выключателям. Артикул 21800041, бренд ВК.

Назначение и область применения

Наконечник НШл-25 ВК используется для оконцевания алюминиевых жил сечением до 25 мм2. Применяется там, где необходимо обеспечить прочное и долговечное соединение через опрессовку - в частности, для подключения к клеммам автоматических выключателей, контакторов, рубильников и других устройств с узкими зажимами. Подходит для распределительных щитов, силовых цепей и промышленного оборудования.

Технические характеристики

• Материал: алюминий
• Сечение кабеля: 25 мм2
• Тип оконцевания: опрессовка
• Форма: лапа (штыревая)
• Подходит для однопроволочных и многопроволочных алюминиевых жил

Совместимость и монтаж

Наконечник НШл-25 ВК совместим с клеммами, рассчитанными на штыревые наконечники с посадочным отверстием соответствующего размера. Для монтажа используйте специальный пресс-клещи с матрицей для алюминиевых наконечников. Убедитесь, что глубина запрессовки соответствует длине гильзы наконечника - недостаточная или избыточная опрессовка снижают надёжность соединения. Кабель перед установкой зачищается на длину, равную длине гильзы наконечника.

Преимущества

• Высокая механическая прочность после опрессовки
• Устойчивость к окислению благодаря материалу и технологии изготовления
• Стандартная форма лапы позволяет легко фиксироваться в узких клеммах
• Не требует пайки - экономит время и исключает риск перегрева

Ограничения применения

• Не предназначена для медных проводов - использование на меди снижает надёжность соединения
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или высоких температур выше +90 C
• Не подходит для кабелей сечением менее 16 мм2 или более 35 мм2 - возможна потеря контакта или повреждение наконечника

Примеры использования

• Подключение алюминиевого входного кабеля к автоматическому выключателю в щите этажа
• Присоединение фазного провода к клемме контактора в системе управления конвейером
• Завершение алюминиевой жилы в распределительном щите промышленного участка

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля - 25 мм2 должны точно соответствовать внутреннему объёму гильзы наконечника
• Используйте только инструменты, сертифицированные для работы с алюминием - стальные клещи могут повредить поверхность
• После монтажа проверьте надёжность крепления: попробуйте слегка потянуть провод - он не должен выскальзывать
• При работе в сыром помещении дополнительно изолируйте место соединения термоусадкой или изолентой
