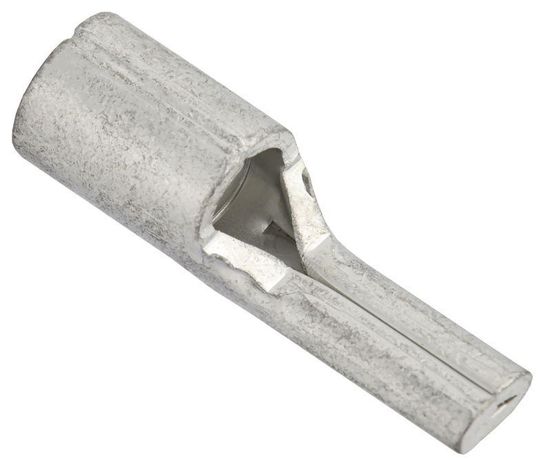

Наконечник НШП 50–20 (50шт/упак) | UNN10-50-20 IEK

Наконечник НШП 50-20 (50 штук в упаковке) от IEK - это надёжный соединительный элемент для оконцевания медных жил сечением 50 мм2, предназначенный для долговременной работы в силовых цепях переменного и постоянного тока. Упакован по 50 штук, артикул unn10-50-20.

Назначение и область применения

Наконечник НШП 50-20 используется для создания прочного и надёжного контакта между медным проводом и зажимом оборудования - например, автоматическим выключателем, контактором, клеммной колодкой или шиной. Применяется в распределительных щитах, на станках, в системах управления, на промышленных объектах и энергообъектах, где требуется передача больших токов. Подходит для цепей до 230 А.

Технические характеристики

• Номинальное поперечное сечение: 50 мм2 - соответствует медным жилам этого сечения;
• Материал: медь - обеспечивает высокую электропроводность и термическую стойкость;
• Форма контактной площадки: плоский штырь - позволяет плотно фиксироваться в болтовых зажимах;
• Максимальный рабочий ток: 230 А - рассчитан на нагрузки в промышленных установках;
• Срок службы: 25 лет - при соблюдении условий монтажа и эксплуатации;
• Количество в упаковке: 50 штук - удобно для крупных проектов и запаса на складе.

Совместимость и монтаж

Наконечник НШП 50-20 совместим с болтовыми зажимами, имеющими отверстие под штыревой контакт. Для правильного монтажа:

• Зачистите изоляцию с жилы на длину, равную длине гильзы наконечника - не более и не менее;
• Обожмите наконечник специальным прессом с матрицей, подходящей для сечения 50 мм2;
• Убедитесь, что обжим выполнен равномерно - без трещин и перекосов;
• После монтажа проверьте механическую прочность соединения - потяните за провод, чтобы исключить проскальзывание.

Не используйте обычные клещи - они не обеспечивают нужного давления и приведут к плохому контакту.

Безопасность и стандарты

Наконечник НШП 50-20 соответствует требованиям ГОСТ Р 50048.1 и IEC 60947-7-1 для соединений в силовых цепях. Обеспечивает безопасную работу при температуре окружающей среды от -40C до +70C. Медь не содержит свинца и других токсичных компонентов, что делает продукт экологически безопасным.

Преимущества

• Высокая проводимость меди снижает нагрев в месте соединения;
• Плоская форма штыря гарантирует равномерное распределение усилия при затяжке болта;
• Стандартная длина гильзы обеспечивает надёжный обжим даже при минимальном допуске по сечению;
• Долгий срок службы - до 25 лет - минимизирует необходимость замены;
• Упаковка по 50 штук экономит время на закупке и хранении.

Ограничения применения

• Подходит только для медных жил - не применяйте с алюминиевыми или многожильными проводами без переходных решений;
• Не предназначен для частых демонтажей - многократные разборки могут повредить резьбу зажима или деформировать штырь;
• Работает только в условиях, где нет воздействия агрессивных химических веществ - не использовать во взрывоопасных зонах без дополнительной защиты;
• Не рекомендован для мобильных устройств или кабельных сборок с частыми изгибами - возможна усталостная деформация.

Примеры использования

• Подключение мощных двигателей к частотному преобразователю;
• Соединение кабеля с шиной PE/N в распределительном щите 400 В;
• Присоединение клеммы контактора в системе конвейера;
• Монтаж заземляющего провода в промышленной электроустановке.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения жилы и наконечника - 50 мм2 требует точного подбора;
• При использовании нескольких наконечников в одном зажиме - убедитесь, что суммарная толщина не превышает допустимую глубину зажима;
• Храните в сухом помещении - хотя медь не ржавеет, оксидная плёнка может увеличить сопротивление контакта;
• Для контроля качества после монтажа используйте тепловизор - горячие точки указывают на плохой контакт;
• Артикул unn10-50-20 легко заказывается в запас - сохраняйте его в списках расходных материалов.
