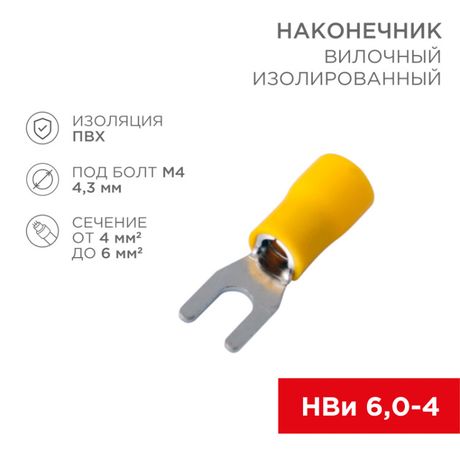

Наконечник вилочный изолированный 4.3 мм 4-6 кв (НВи 6.0-4/НВи 5,5-4) желтый | 08-0151 REXANT MEET

Наконечник вилочный изолированный 4.3 мм 4-6 кв.мм (НВи 6.0-4 / НВи 5.5-4 / SVS5.5-4 / VS5.5-4) желтый от Rexant - это готовое решение для быстрого и надёжного подключения многожильных медных проводов к винтовым зажимам оборудования. Его изолированная конструкция обеспечивает безопасность при работе под напряжением, а обжимной способ крепления гарантирует долговечность соединения.

Назначение и область применения

Этот наконечник применяется там, где требуется частое отключение и подключение проводов - например, на пультах управления, станках, конвейерах, щитах автоматизации и подвижном составе. Он заменяет обычную скрутку или незащищённый наконечник, позволяя легко освободить клемму, просто ослабив винт, не вынимая провод полностью. Подходит для работ в условиях повышенной влажности благодаря лужёной поверхности.

Технические характеристики

• Диаметр отверстия: 4,3 мм - совместим с винтами M4–M5
• Номинальное сечение провода: 4–6 мм2 - оптимизировано для многожильных медных жил
• Максимальный ток: 48 А - рассчитан на нагрузки до уровня средних промышленных устройств
• Материал контакта: латунь с электролитическим лужением - повышает коррозионную стойкость и снижает переходное сопротивление
• Изоляция: ПВХ - устойчив к механическим воздействиям и химически агрессивной среде
• Цвет изоляции: жёлтый - стандартизированная цветовая маркировка для быстрой идентификации
• Форма гильзы: короткая - компактная конструкция для плотных распределительных шкафов
• Способ монтажа: обжимной - требует специальных клещей, не допускает пайки

Совместимость и монтаж

Наконечник вилочный изолированный 4.3 мм 4-6 кв.мм (НВи 6.0-4 / НВи 5.5-4 / SVS5.5-4 / VS5.5-4) желтый монтируется исключительно обжимом. Обжим выполняется через изоляцию - это защищает место соединения от перегрева и механического повреждения. Для правильного обжима используйте пресс-клещи:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не используйте плоскогубцы или другие инструменты - некорректный обжим приведёт к плохому контакту, нагреву и выходу из строя.

Безопасность и стандарты

Изоляция выполнена из ПВХ, соответствующего требованиям к электробезопасности. Лужёная поверхность предотвращает окисление, что особенно важно в помещениях с высокой влажностью. Продукт не имеет сертификата UL/CE, но соответствует общепринятым промышленным нормам для внутреннего использования в РФ и странах СНГ.

Преимущества

• Удобство обслуживания - можно отключить провод, не выпрессовывая его из клеммы
• Защита от случайного касания - изоляция покрывает всю зону обжима
• Стабильный контакт - лужёная латунь сохраняет проводимость даже при циклах подключения
• Цветовая маркировка - жёлтый цвет упрощает поиск нужного наконечника в наборе
• Компактность - короткая гильза экономит место в шкафах и распределительных устройствах

Ограничения применения

• Не предназначается для одножильных проводов - возможен разрыв жил при обжиме
• Работает только с медными проводами - несовместим с алюминием
• Не рекомендован для открытых улиц или помещений с постоянным воздействием УФ-лучей - ПВХ со временем теряет эластичность
• Запрещено использовать с винтами больше M5 - диаметр отверстия 4,3 мм не позволяет затянуть болт M6
• Не подлежит ремонту - после деформации обжима заменяется полностью

Примеры использования

• Подключение кнопок старта/останова на станках ЧПУ
• Кабельные соединения в системах автопогрузчиков и конвейеров
• Монтаж датчиков и исполнительных механизмов в щитах управления
• Частично демонтируемые участки в производственных линиях
• Аварийные отключения в пищевой и фармацевтической промышленности

Практические советы

• Перед обжимом проверьте, чтобы провод был полностью вставлен в гильзу - не должно быть торчащих жил
• Выбирайте обжимные клещи точно по типу наконечника - неверный инструмент повредит изоляцию
• Проверяйте качество обжима: после сборки попробуйте слегка потянуть провод - он не должен выскакивать
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать помутнение ПВХ
• При замене - всегда берите тот же артикул: 08-0151 или etm08-0151 - отличаются только поставщиками, но одинаково подходят для Rexant
