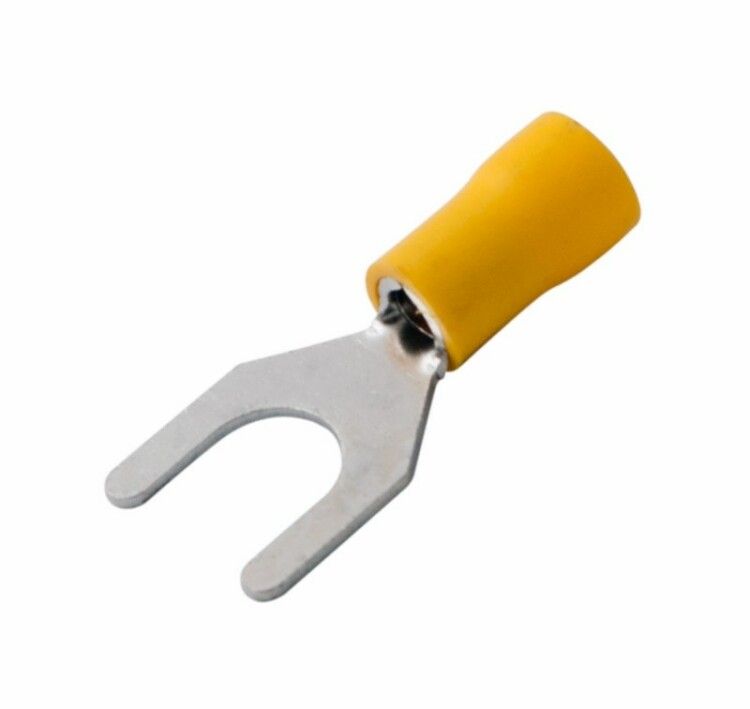

Наконечник вилочный изолированный 8.4 мм 4-6 мм² (НВи 6.0-8) желтый | 08-0154 REXANT MEET

Наконечник вилочный изолированный 8.4 мм 4-6 мм2 (НВи 6.0-8, НВИ-8.4мм, SVS5.5-8, VS5.5-8) желтый от Rexant - это обжимной контакт для быстрого и надёжного подключения многожильных медных проводов с сечением 4–6 мм2. Применяется там, где требуется частое отключение и подключение оборудования - например, на станках, щитах управления или подвижном составе.

Назначение и область применения

Наконечник вилочный изолированный 8.4 мм 4-6 мм2 (НВи 6.0-8, НВИ-8.4мм, SVS5.5-8, VS5.5-8) желтый предназначен для создания разъёмного электрического соединения между проводом и болтовым зажимом. Благодаря вилочной форме, он позволяет легко отключить провод, просто ослабив винт - без необходимости полностью демонтировать крепление. Это особенно удобно при обслуживании, диагностике или замене оборудования. Подходит для установки в распределительных щитах, пультах управления, силовых цепях подвижных машин, конвейерах и другом промышленном оборудовании.

Технические характеристики

• Тип: вилочный изолированный наконечник
• Диаметр отверстия: 8.4 мм - соответствует стандартному болту M8
• Номинальное сечение провода: 4–6 мм2
• Максимальный рабочий ток: 48 А
• Материал контакта: латунь с лужёным покрытием - повышает corrosion resistance и снижает переходное сопротивление
• Изоляция: ПВХ, жёлтого цвета - защищает от случайного касания и определяет тип соединения визуально
• Форма гильзы: короткая - обеспечивает компактную сборку
• Способ монтажа: обжим пресс-клещами
• Совместим с многожильными медными проводами

Совместимость и монтаж

Наконечник вилочный изолированный 8.4 мм 4-6 мм2 (НВи 6.0-8, НВИ-8.4мм, SVS5.5-8, VS5.5-8) желтый монтируется исключительно обжимом. Для качественного соединения используйте пресс-клещи, совместимые с формой и размером гильзы:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Перед обжимом убедитесь, что провод полностью вошёл в гильзу до упора. Обжим выполняется **поверх** изоляционной части - так сохраняется целостность изоляции и предотвращается перегрев. Не допускается использование плоскогубцев или обычных клещей - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изоляция выполнена из ПВХ, устойчивого к механическим воздействиям и температуре до +105 C. Лужёное покрытие латуни защищает от окисления в условиях высокой влажности, что делает наконечник пригодным для использования в помещениях с повышенной влажностью, на открытых участках или в транспорте. Соответствует требованиям к надёжности соединений в промышленной автоматизации. Сертификаты не указаны - проверьте соответствие нормам ГОСТ Р МЭК 60947-7-1 при применении в системах автоматического управления.

Преимущества

• Удобство быстрой коммутации - достаточно ослабить винт, чтобы отключить провод
• Защита от поражения током благодаря изолированной оболочке
• Стабильный контакт благодаря лужению - меньше нагрев и окисление
• Ярко-жёлтая изоляция - визуальное отличие от других типов наконечников
• Короткая гильза - экономия места в плотных шкафах и щитах

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жил при обжиме
• Работают только с медными проводами - несовместимы с алюминием
• Максимальный ток 48 А - не подходят для мощных цепей выше этого значения
• Изоляция ПВХ не выдерживает длительного воздействия УФ-лучей - не рекомендованы для постоянного наружного монтажа без защиты
• Запрещено использовать с болтами большего диаметра - риск проскальзывания и перегрева

Примеры использования

• Подключение двигателей к частотным преобразователям
• Контактные группы на пультах управления станков
• Соединения в электросистемах автопоездов и спецтехники
• Частично отключаемые секции в распределительных щитах
• Тестовые точки в сервисных центрах

Практические советы

• Выбирайте наконечник по точному сечению провода - 4–6 мм2. Перегрузка сечением ниже 4 мм2 вызывает перегрев, выше 6 мм2 - плохо обжимается
• Проверяйте посадочный диаметр 8.4 мм перед установкой - он должен точно соответствовать болту M8
• После обжима потяните за провод - если он не выскакивает, соединение надёжное
• Не снимайте изоляцию с наконечника - она служит не только защитой, но и ограничителем глубины входа провода
• Храните в сухом месте - даже с лужением, долгое хранение в сыром воздухе может привести к появлению пятен окисления
