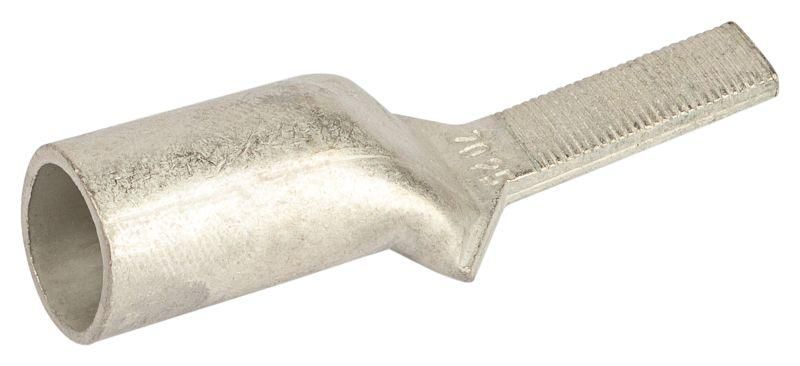

Наконечник штифтовой НШМЛ 70-7х25 медный луженый | Б0062674 ЭРА

Наконечник штифтовой НШМЛ 70-7х25 медный луженый - это комплектующий элемент для надёжного соединения многожильных медных проводников сечением до 70 мм2 с узкими контактными клеммами автоматических выключателей, контакторов и другого оборудования. Бренд ЭРА обеспечивает соответствие изделия требованиям промышленной стандартизации, а артикул б0062674 позволяет точно идентифицировать модель в каталогах.

Назначение и область применения

Наконечник штифтовой НШМЛ 70-7х25 медный луженый предназначен для оконцевания круглых и многопроволочных медных жил, когда сечение провода слишком велико для входа в стандартную клемму. Он преобразует толстую жилу в компактный штыревой контакт, позволяющий безопасно подключить её к оборудованию с узкими зажимами - например, к автоматическим выключателям, рубильникам, тепловым реле или распределительным щитам. Применяется в системах управления, на производствах, в энергообъектах и объектах ЖКХ, где требуется высокая плотность коммутаций и надёжность соединений при напряжении до 1 кВ.

Технические характеристики

• Материал: медь марки М1 - высокая электропроводность и механическая прочность;
• Поперечное сечение: 70 мм2 - рассчитан на токовые нагрузки соответствующего класса;
• Форма контактной площадки: штыревая - оптимальна для защёлкиваемых и винтовых клемм малой ширины;
• Защитное покрытие: лужённый слой с добавками висмута и олова - предотвращает окисление и увеличивает срок службы в условиях повышенной влажности;
• Тип проводника: круглый / многопроволочный - совместим с гибкими и жесткими медными жилами;
• Размеры: внешний диаметр штыря - 7 мм; длина штыря - 25 мм - обеспечивает глубокое и устойчивое соединение;
• Климатическое исполнение: Т2 - работает при температуре от −25C до +40C и в средах с повышенной влажностью.

Совместимость и монтаж

Наконечник штифтовой НШМЛ 70-7х25 медный луженый требует обязательного обжима специальным инструментом - обычные клещи или плоскогубцы недопустимы. Обжим должен выполняться с использованием матриц, подходящих под сечение 70 мм2 и форму штыря. После обжима проверьте герметичность соединения: жила должна быть полностью заключена внутри цилиндрической части наконечника, без выпирающих проволочек. Штырь диаметром 7 мм идеально подходит для клемм с внутренним отверстием 7–8 мм. Убедитесь, что клемма имеет достаточную силу зажима - не все модели выдерживают нагрузку 70 мм2 без деформации.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ Р 50030.5.1 и международными нормами IEC 60947-1 для низковольтной аппаратуры. Лужёное покрытие повышает долговечность соединений в помещениях с влажной средой (класс защиты IP20 и выше). Соответствует требованиям безопасности для электроустановок до 1 кВ. Не рекомендовано применение вне помещений без дополнительной защиты корпуса.

Преимущества

• Высокая электропроводность меди снижает потери мощности и нагрев в месте соединения;
• Лужение с висмутом препятствует образованию оксидов даже при длительном воздействии влаги;
• Узкий штырь позволяет подключать крупные жилы к оборудованию с ограниченным пространством клеммы;
• Стандартная форма и размеры обеспечивают взаимозаменяемость с аналогами других производителей;
• Не требует сварки или пайки - быстрый и воспроизводимый способ монтажа.

Ограничения применения

• Не алюминиевые проводники - материал медный, возможен гальванический эффект при смешивании металлов;
• Запрещено использование без обжима - просто вставленный наконечник не обеспечит надёжного контакта;
• Не предназначены для частых переподключений - после нескольких демонтажей возможно ослабление обжима;
• Не следует применять в местах с постоянными вибрациями без фиксации дополнительно (например, хомутиком);
• Не допускается установка в открытые распределительные устройства без кожуха - риск поражения током и механического повреждения.

Примеры использования

• Подключение выходных кабелей от частотного преобразователя к автоматическому выключателю типа АВМ или ВА47-29;
• Обжим жилы питания 70 мм2 перед подсоединением к клемме контактора КМИ или КТП;
• Создание перехода от большого сечения кабеля к узкой клемме терморегулятора или реле времени;
• Монтаж в щитах управления насосными станциями, конвейерами, воздушными завесами.

Практические советы

• Перед обжимом удалите изоляцию на длину, равную глубине цилиндрической части наконечника - около 25 мм;
• Проверьте, чтобы все проволочки жилы были заправлены внутрь - ни одна не должна торчать;
• Выбирайте обжимной инструмент с регулировкой усилия - переобжим может треснуть штырь, недообжим - вызвать нагрев;
• После монтажа протестируйте соединение тестером на сопротивление - показатель ниже 0,5 мОм считается хорошим;
• При замене старого наконечника всегда используйте новый - восстановленный обжим снижает надёжность;
• Для работы в агрессивных средах (цеха с паром, химикатами) дополнительно изолируйте место соединения термоусадкой.
