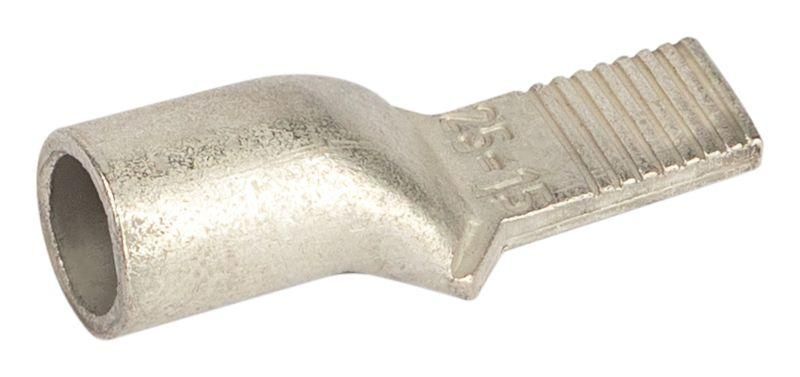

Наконечник штифтовой НШМЛ 25-7х15 медный луженый | Б0062654 ЭРА

Наконечник штифтовой НШМЛ 25-7х15 медный луженый - это элемент для надёжного оконцевания многожильных медных проводов сечением 25 мм2, обеспечивающий устойчивое соединение в условиях ограниченного пространства контакта. Бренд ЭРА предлагает этот компонент в артикуле б0062654 для применений в силовой электроаппаратуре до 1 кВ.

Назначение и область применения

Наконечник штифтовой НШМЛ 25-7х15 медный луженый предназначен для подготовки концов многопроволочных медных проводов к подключению на клеммы аппаратов с узкими зажимами - таких как автоматы, контакторы, рубильники и распределительные щиты. Он решает проблему, когда толщина жилы превышает допустимую ширину клеммы, позволяя сохранить плотный контакт без деформации оборудования.

Технические характеристики

• Номинальное сечение провода: 25 мм2
• Материал: медь марки М1
• Форма контактной части: штыревая (штифт)
• Размер штифта: Ø7×15 мм
• Защитное покрытие: лужённое с добавками висмута и олова
• Тип проводника: многопроволочный / круглый
• Максимальное рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник штифтовой НШМЛ 25-7х15 медный луженый совместим с клеммами, рассчитанными на штифт диаметром 7 мм. Установка возможна только с использованием профессионального обжимного инструмента - ручного или гидравлического - соответствующего типу NShM-L. Обжим должен обеспечивать равномерное сдавливание трубчатой части наконечника вокруг жилы без повреждения изоляции. Самостоятельная фиксация болтами или самодельным инструментом недопустима - это снижает надёжность соединения и создаёт риск перегрева.

Безопасность и стандарты

Изделие изготовлено из меди М1 согласно ГОСТ 859 и имеет лужёное покрытие, соответствующее требованиям к климатическому исполнению Т2 (умеренный климат с повышенной влажностью). Лужение с легированием предотвращает окисление и увеличивает срок службы соединения в помещениях с колебаниями температуры и влажности. Соответствие нормам безопасности достигается за счёт точного соблюдения геометрии и качества материала, что исключает нагрев при номинальном токе.

Преимущества

• Высокая электропроводность благодаря материалу - меди М1
• Улучшенная антикоррозийная стойкость за счёт качественного лужения с висмутом
• Стандартные размеры штифта (Ø7×15 мм) обеспечивают универсальную совместимость с большинством бытовых и промышленных клемм
• Поддерживает долговременную механическую прочность после обжима

Ограничения применения

• Не однопроволочные (монолитные) жилы - предназначены только для многопроволочных
• Запрещено использование без обжимного инструмента - любые другие способы крепления нарушают целостность соединения
• Не рекомендовано для постоянного погружения в жидкости или открытых улиц - хотя лужение защищает от влаги, изделие не является герметичным
• Не подходит для циклических нагрузок выше 10 А/см² - максимальный ток определяется сечением провода, а не формой наконечника

Примеры использования

• Подключение входных кабелей к автоматическим выключателям типа ABB S200, Schneider iC60, IEK DZ47
• Обжим проводов в распределительных щитках промышленных станций
• Соединение кабелей с выходными клеммами частотных преобразователей и пускателей
• Монтаж в системах освещения с высокой мощностью (например, светодиодные модульные системы на 25–35 А)

Практические советы

• Перед обжимом удалите изоляцию точно на длину вставляемой части наконечника - лишняя изоляция внутри вызывает плохой контакт
• Выбирайте обжимной клещи с матрицей, помеченной как “NShM-L” или “штифтовой 7 мм” - некорректная матрица деформирует штифт
• Проверьте качество обжима: после сжатия металлическая часть должна плотно прилегать к жиле, без видимых трещин или выпирания
• При работе в сырых местах дополнительно используйте термоусадочные трубки на месте перехода изоляции - даже лужёный наконечник лучше защищён с двух сторон
• Артикул б0062654 - единственный номер для этого конкретного варианта; аналоги с другими размерами штифта (например, 6 мм или 8 мм) не взаимозаменяемы
