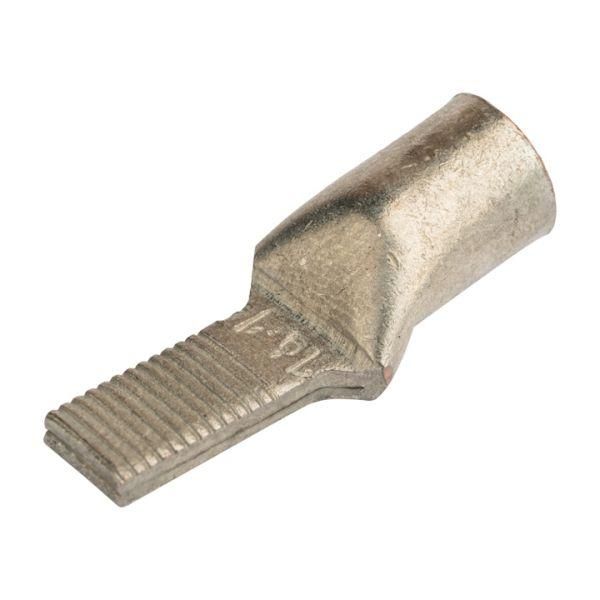

Наконечник штифтовой НШМЛ 16-5,5х14 медный луженый | Б0062682 ЭРА

Наконечник штифтовой медный луженый НШМЛ 16-5,5х14 от ЭРА предназначен для надёжного оконцевания медных жил сечением 16 мм2, особенно когда контакты аппаратов слишком узкие для прямого подключения. Артикул б0062682 обеспечивает совместимость с автоматическими выключателями, клеммами и другими устройствами с компактными зажимами.

Назначение и область применения

Наконечник штифтовой медный луженый НШМЛ 16-5,5х14 используется для оконцевания одножильных и многожильных медных проводов сечением до 16 мм2. Применяется там, где стандартная толщина жилы не помещается в узкие клеммы - например, при подключении к автоматическим выключателям, контакторам, рубильникам, распределительным щитам и другому оборудованию на напряжение до 1 кВ. Подходит для промышленных установок, систем управления, энергообъектов и объектов ЖКХ.

Технические характеристики

• Тип: штифтовой наконечник с штыревой контактной площадкой
• Номинальное сечение провода: 16 мм2
• Диаметр штыря: 5,5 мм
• Длина штыря: 14 мм
• Материал: медь марки М1 (высокой чистоты)
• Покрытие: лужёный - с добавками олова и висмута
• Климатическое исполнение: Т2 (умеренный климат, повышенная влажность)
• Работает при напряжении до 1 кВ

Совместимость и монтаж

Наконечник НШМЛ 16-5,5х14 совместим с любыми клеммами, рассчитанными на штыревые соединения диаметром 5,5 мм. Обязательно используйте специализированный обжимной инструмент - обычные клещи или плоскогубцы не обеспечивают герметичного и прочного соединения. После обжима проверьте, что жила плотно зафиксирована внутри трубчатой части наконечника, а штырь свободно входит в клемму без люфта. Убедитесь, что сечение провода точно соответствует 16 мм2 - использование меньшего сечения снижает нагрузочную способность, большего - невозможно физически.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам напряжением до 1 кВ. Лужёное покрытие повышает безопасность соединений в условиях повышенной влажности и температурных колебаний, предотвращая окисление и нагрев в месте контакта. Соответствует климатическому исполнению Т2 - допускается применение в закрытых помещениях с нормальной влажностью, в том числе в цехах, подвалах и на этажах многоэтажек.

Преимущества

• Медь марки М1 обеспечивает высокую электропроводность и минимальные потери при передаче тока
• Лужение с висмутом и оловом значительно замедляет коррозию - даже при длительной эксплуатации контакт остаётся надёжным
• Штыревая форма позволяет легко вставлять и извлекать наконечник из клемм, не требуя усилий
• Стандартные габариты (5,5×14 мм) подходят к большинству промышленных клеммных блоков и автоматов

Ограничения применения

• Не предназначены для алюминиевых проводов - возможна химическая реакция и потеря контакта
• Запрещено использовать без обжима - просто вставленный наконечник не выдержит механической нагрузки
• Не рекомендован для открытых участков, подверженных прямому воздействию осадков и солнца - хотя покрытие защищает от влаги, долгосрочная эксплуатация на улице требует дополнительной защиты
• Не подходит для частых переподключений - после нескольких демонтажей штырь может деформироваться

Примеры использования

• Подключение силового кабеля 16 мм2 к автомату АВВ, Schneider Electric или IEK с узкими клеммами
• Обжим жилы в распределительном щите на производстве, где требуется минимизация габаритов
• Установка в панель управления станком, где доступ к клеммам ограничен конструкцией корпуса
• Замена старых наконечников в старых щитах при модернизации электросистемы

Практические советы

• Перед обжимом удалите изоляцию с провода на длину, равную глубине гильзы наконечника - не больше, не меньше
• Проверяйте соответствие диаметра штыря (5,5 мм) и внутреннего отверстия клеммы - не все устройства поддерживают этот размер
• При работе в сырых местах (например, в подвале) дополнительно смазывайте место контакта антикоррозийной пастой
• Артикул б0062682 часто заказывают вместе с обжимными клещами модели КС-16 - они идеально подходят для этого наконечника
• Храните наконечники в сухом месте - даже лужёные элементы могут терять качество при длительном контакте с влагой
