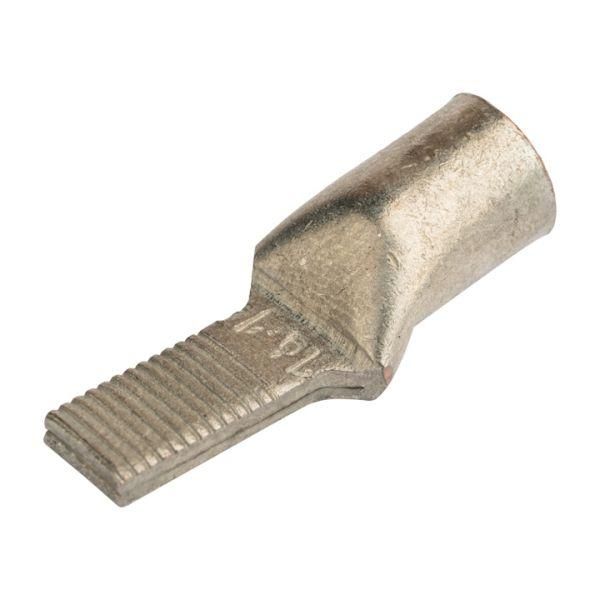

Наконечник штифтовой НШМЛ 50-7х20 медный луженый | Б0062673 ЭРА

Наконечник штифтовой НШМЛ 50-7х20 медный луженый - это комплектующий элемент для надёжного соединения многожильных медных проводов сечением 50 мм2 с узкими клеммами автоматических выключателей, контакторов и другого оборудования. Бренд ЭРА предлагает этот наконечник как часть серийного решения для профессионального монтажа в электроустановках до 1 кВ.

Назначение и область применения

Наконечник штифтовой НШМЛ 50-7х20 медный луженый предназначен для оконцевания круглых и многопроволочных медных жил, когда сечение провода слишком велико для входа в стандартную клемму. Он позволяет безопасно подключить толстый провод к оборудованию с узкими зажимами - например, к автоматическим выключателям, рубильникам, тепловым реле или распределительным щитам. Применяется в промышленных установках, на станциях управления, в системах автоматизации и энергообеспечения.

Технические характеристики

• Материал: медь марки М1 - высокая электропроводность и механическая прочность.
• Поперечное сечение: 50 мм2 - рассчитан на токовые нагрузки соответствующего класса.
• Форма контактной площадки: штыревая - обеспечивает плотное зацепление в гнездовой клемме.
• Защитное покрытие: лужённый слой с добавками висмута и олова - предотвращает окисление и повышает долговечность соединения.
• Тип проводника: подходящий для многопроволочного и однопроволочного медного провода.
• Размеры: внешний диаметр штыря 7 мм, длина 20 мм - совместим с типовыми клеммами.
• Напряжение: допустимо использование в сетях до 1 кВ.

Совместимость и монтаж

Наконечник штифтовой НШМЛ 50-7х20 медный луженый требует обязательного обжима специальным инструментом - обычные клещи или плоскогубцы недостаточно надёжны. Обжим должен выполняться с использованием матриц, соответствующих размеру 7 мм. Убедитесь, что внутренний диаметр клеммы оборудования не меньше 7 мм - иначе наконечник не войдёт. Кабель перед монтажом зачищается на длину, равную глубине цилиндрической части наконечника (обычно около 18–20 мм).

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству медных соединителей для силовых цепей. Лужёная поверхность соответствует климатическому исполнению Т2 - устойчиво противостоят влаге и температурным колебаниям в закрытых помещениях. Соответствие ГОСТ и IEC не указано явно, однако конструктивно изделие соответствует распространённым практикам промышленного монтажа.

Преимущества

• Высокая проводимость меди снижает потери мощности и нагрев в месте соединения.
• Лужение с висмутом увеличивает срок службы контакта в условиях повышенной влажности.
• Стандартные размеры позволяют заменить аналогичные изделия других производителей без доработки системы.
• Удобна фиксация в узких клеммах, где нельзя применить трубчатые наконечники.

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен химический эффект и плохой контакт.
• Запрещено использовать без обжима - просто вставленный наконечник не выдержит вибраций и перегрузок.
• Не рекомендован для открытых наружных установок - хотя лужение защищает от коррозии, полностью герметизация не предусмотрена.
• Подходит только для проводов сечением до 50 мм2; более толстые жилы потребуют другого типа наконечника.

Примеры использования

• Подключение кабеля 4×50 мм2 к выходному автомату в щите питания насосной станции.
• Соединение фазного провода с клеммой частотного преобразователя с узким зажимом.
• Обеспечение надёжного контакта между медным кабелем и контактором в цепи конвейера.
• Монтаж в распределительном пункте с ограниченным местом для клеммных блоков.

Практические советы

• Перед обжимом проверьте соответствие диаметра штыря (7 мм) и внутреннего отверстия клеммы - даже 0,5 мм лишнего может помешать установке.
• Используйте только обжимной инструмент с регулировкой усилия - переобжим деформирует штырь, недообжим вызывает люфт и грязный контакт.
• Проверяйте качество обжима: после сжатия металл должен плотно охватывать все проволочки, без видимых зазоров.
• При групповом монтаже нескольких таких наконечников - соблюдайте шаг между клеммами, чтобы исключить риск пробоя между соседними штырями.
• Храните запасные наконечники в сухом месте - даже лужёные детали могут терять антикоррозийные свойства при длительном воздействии влаги.
