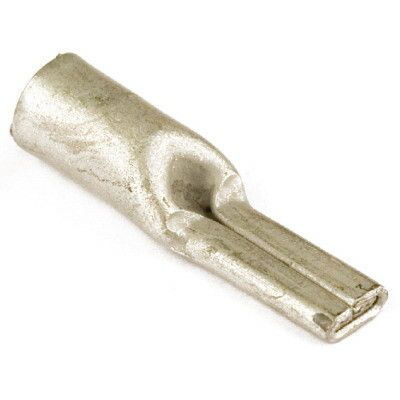

Наконечник штыревой плоский НШп Quadro 16 мм² 6х14.5 мм DKC 2E1

Наконечник штыревой плоский 16 мм2 6х14,5 мм (100 шт) НШП от DKC - это неизолированный силовой наконечник для надёжного соединения многожильных медных проводов с клеммами и шинами. Артикул 2e1 входит в серию Quadro и рассчитан на применение в промышленной автоматике, распределительных щитах и силовых цепях.

Назначение и область применения

Наконечник штыревой плоский 16 мм2 6х14,5 мм (100 шт) НШП используется для оконцевания зачищенных концов многожильных проводов перед подключением к болтовым зажимам, клеммным колодкам, шинам и другим токоведущим элементам. Подходит для систем управления, станков, конвейеров, распределительных щитов и других объектов, где требуется прочное и долговечное электрическое соединение.

Технические характеристики

• Поперечное сечение провода: 16 мм2
• Размер контактной площадки: 6×14,5 мм
• Материал: электротехническая медь
• Покрытие: лужёное (с использованием висмута)
• Тип проводника: многожильный
• Форма контакта: штыревая, прямолинейная
• Количество в упаковке: 100 штук
• Совместимость: универсальная - подходит для медных и алюминиевых проводов

Совместимость и монтаж

Наконечник штыревой плоский 16 мм2 6х14,5 мм (100 шт) НШП монтируется на зачищенный конец провода с помощью обжима специальным инструментом. Геометрия втулки обеспечивает плотное прилегание без необходимости формирования жил - достаточно просто вставить провод и обжать. Для надёжного соединения используйте обжимные клещи с матрицей под размер 16 мм2. Диаметр отверстия под болт соответствует стандартному размеру 6–8 мм, что позволяет использовать его с большинством клеммных устройств.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству электротехнических комплектующих. Лужёное покрытие снижает риск окисления и повышает стабильность контакта. Применение висмута в составе олова улучшает антикоррозийную стойкость и сохраняет проводимость даже в условиях повышенной влажности. Сертификация соответствует отраслевым нормам для промышленного оборудования.

Преимущества

• Высокая проводимость благодаря материалу - электротехнической меди
• Лужёное покрытие защищает от коррозии и продлевает срок службы
• Точная геометрия втулки исключает необходимость формовки жил - экономит время при монтаже
• Пластичность материала после отжига обеспечивает равномерный обжим без трещин
• Универсальность - совместим с медными и алюминиевыми проводами

Ограничения применения

• Не предназначена для одножильных проводов - оптимальна только для многожильных
• Не имеет изоляции - требует дополнительной защиты (например, термоусадки или изолирующих колпачков) при работе в открытых зонах
• Не рекомендуется для постоянного погружения в жидкости или агрессивных средах - хотя лужение защищает от влаги, длительный контакт с химикатами может повредить покрытие
• Подходит только для рабочего напряжения до 1000 В - не применяется в высоковольтных сетях выше этого значения

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите
• Присоединение фазных и нулевых проводов к шинам PE/N в промышленных щитах
• Соединение проводов с клеммами частотных преобразователей и контроллеров
• Обжим проводов на заземляющих шинах в цехах и на производствах

Практические советы

• Перед обжимом обязательно зачистите провод на длину, соответствующую глубине втулки - около 14–15 мм
• Проверьте соответствие размера обжимного инструмента - для 16 мм2 нужна матрица с пометкой “16” или “14–16”
• После обжима проверьте механическую прочность соединения - потяните провод, чтобы убедиться, что он не выскакивает
• При установке в щитах используйте маркировочные бирки - наконечник НШП не имеет цветной изоляции, поэтому легко перепутать фазы
• Храните в сухом месте - даже с лужёным покрытием длительная влажность может вызвать появление налёта
