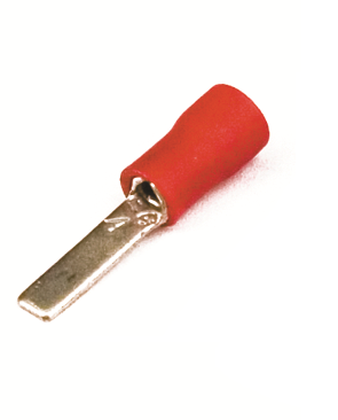

Наконечник штыревой плоский с изолир.фланцем, 0,25-1,5мм.кв. 2,5х17мм. | 2A11LP DKC ДКС

Наконечник штыревой плоский изолированный QUADRO DKC НШПИ предназначен для надёжного соединения медных проводов сечением 0,25–1,5 мм2 в распределительных коробках, панелях управления и на оборудовании с напряжением до 600 В. Его изолированный фланец исключает случайные замыкания, а лужёная медь гарантирует долгий срок службы.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов в электрических цепях постоянного и переменного тока. Подходит для монтажа в устройствах с быстроразъёмными клеммами - автоматических выключателях, контакторах, реле, клеммниках. Применяется в промышленном оборудовании, системах автоматизации, станках, конвейерах, щитах управления.

Технические характеристики

• Тип: штыревой плоский изолированный (НШПИ)
• Сечение провода: 0,25–1,5 мм2
• Материал контакта: медь, лужёная
• Изоляция: ПВХ, красный цвет
• Длина штыря: 17 мм
• Размер фланца: 2,5 мм
• Максимальный допустимый ток: 19 А
• Напряжение: до 600 В
• Стандарт: соответствует DIN
• Совместим с лакированной изоляцией проводов

Совместимость и монтаж

Наконечник совместим с большинством стандартных клеммных зажимов, имеющих гнездо под штыревой контакт размером 17 мм. Для установки зачищается изоляция провода на длину, равную глубине гильзы наконечника (не более 8–10 мм), после чего провод вставляется в гильзу и обжимается специальным инструментом. Обжим должен быть плотным - без люфтов и перекосов. Красный цвет изоляции указывает на сечение 0,25–1,5 мм2 - удобно для визуального контроля при сборке.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN, что гарантирует механическую прочность и электрическую безопасность. Изолированный фланец предотвращает контакт между соседними клеммами, снижает риск возникновения дугового замыкания. Лужёное покрытие уменьшает окисление меди, сохраняет хорошую проводимость даже в условиях повышенной влажности.

Преимущества

• Изолированный фланец - исключает пробои и короткие замыкания при близком расположении клемм
• Лужёная медь - устойчивость к коррозии, длительная работа в агрессивной среде
• Чёткая цветовая маркировка - ускоряет идентификацию сечения при обслуживании
• Совместимость с лаковой изоляцией - позволяет работать с проводами без предварительного удаления лака
• Высокая механическая прочность - выдерживает частые подключения/отключения

Ограничения применения

Не применяется для алюминиевых проводов - материал гильзы рассчитан только на медь. Не рекомендован для работы при температуре выше +85 C - ПВХ-изоляция теряет эластичность. Не следует использовать в условиях постоянного воздействия открытого огня или высоких уровней УФ-излучения. Не подходит для кабелей с сечением менее 0,25 мм2 или более 1,5 мм2 - возможен перегрев или плохой обжим.

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в щите освещения
• Соединение датчиков и исполнительных механизмов на конвейере
• Заводка проводов в клеммы реле времени или контроллеров PLC
• Обжим проводов в распределительных коробках промышленного оборудования

Практические советы

• Выбирайте обжимной инструмент с матрицей, подходящей именно для НШПИ - не используйте универсальные клещи без регулировки давления
• Перед обжимом проверьте, чтобы провод полностью вошёл в гильзу - недостаточная вставка снижает надёжность соединения
• Убедитесь, что посадочный диаметр клеммы соответствует внешнему диаметру штыря (обычно 4–5 мм)
• При использовании в вибрационных условиях дополнительно закрепляйте провод хомутиком, чтобы нагрузка не передавалась на контакт
• Артикулы *2a11lp и 2a11lp - это один и тот же продукт; различия в обозначении связаны с партиями поставки, технических отличий нет
