Наконечник силовой медный луженый JG-50-10-11 (ТМЛ) (3шт) PROxima | jg-50-10-11r EKF

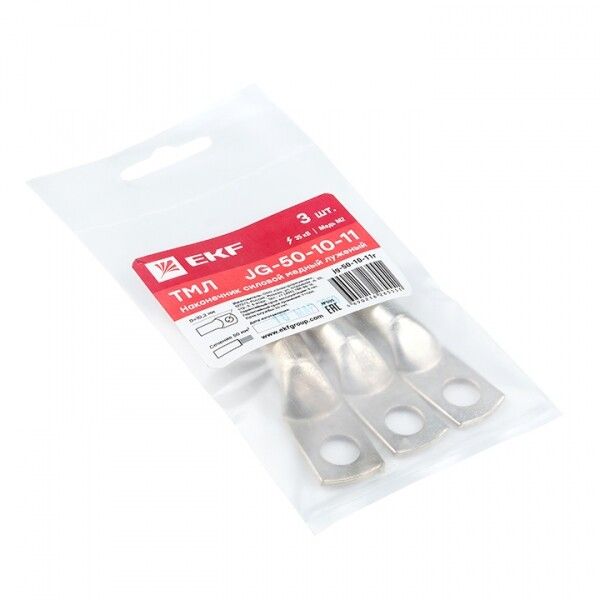

Наконечник силовой медный луженый JG-50-10-11 (ТМЛ) (3 шт) от EKF предназначен для надёжного соединения медных проводов сечением 50 мм2 через болтовые контакты. Этот комплект из трёх наконечников подходит для монтажа на оборудование, распределительные щиты и шины в условиях повышенной влажности или агрессивной среды.

Назначение и область применения

Наконечник силовой медный луженый JG-50-10-11 (ТМЛ) (3 шт) используется для оконцевания одножильных и многожильных медных проводов сечением 50 мм2. После опрессовки он обеспечивает прочное и долговечное болтовое соединение с зажимами оборудования, шинами или контактными пластинами. Применяется в силовых цепях: частотных преобразователях, автоматических выключателях, контакторах, трансформаторах, сборках ШР и других устройствах промышленной автоматизации.

Технические характеристики

• Материал: медь - высокая электропроводность и устойчивость к нагреву;
• Поперечное сечение: 50 мм2 - совместим с кабелями и проводами этого сечения;
• Метрическая резьба: M10 - соответствует стандартным болтам М10;
• Покрытие: лужённый - защищает от окисления, повышает срок службы в сыром воздухе;
• Форма фланца: кольцевая - равномерно распределяет усилие затяжки;
• Тонкий фланец: да - позволяет установить в ограниченном пространстве;
• Количество монтажных отверстий: 1 - один болт для крепления;
• Цвет маркировки: серый - стандартизированная цветовая идентификация по ГОСТ/IEC;
• Угол соединения: специальный - оптимизирован для удобного доступа к клеммам даже в плотных сборках.

Совместимость и монтаж

Наконечник JG-50-10-11 (ТМЛ) требует использования гидравлического или механического пресса с матрицей, подходящей для сечения 50 мм2. Убедитесь, что глубина запрессовки соответствует указанию на корпусе наконечника - недостаточная или избыточная опрессовка снижают надёжность соединения. Крепление осуществляется болтом М10 с моментом затяжки до 40–50 Нм (зависит от класса прочности болта). Для точного монтажа проверьте внутренний диаметр наконечника - он рассчитан на жилу именно 50 мм2, не более и не менее.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-91 и IEC 60947-7-1. Лужёное покрытие предотвращает образование оксидов, которые вызывают перегрев и потери контакта. Серый цвет маркировки соответствует международному стандарту цветового кодирования для медных наконечников. Соответствие нормам гарантирует безопасную работу в системах до 1000 В переменного тока.

Преимущества

• Высокая теплопроводность меди минимизирует потери энергии и риск перегрева;
• Лужение увеличивает срок службы в помещениях с высокой влажностью, например, в насосных станциях или холодильных камерах;
• Тонкий фланец позволяет использовать наконечник там, где мало места - например, в плотно укомплектованных щитах;
• Кольцевая форма фланца исключает деформацию при затяжке, сохраняет герметичность контакта;
• Комплект из трёх единиц экономически выгоден для массового монтажа.

Ограничения применения

Не применяйте этот наконечник для алюминиевых проводов - материал медный, и смешивание металлов создаёт электрохимическую коррозию. Не используйте в условиях постоянного воздействия открытого пламени или температур выше +105 C - медь теряет прочность, а лудь начинает разрушаться. Также не рекомендовано применение в вибрационных системах без дополнительной фиксации - возможен самопроизвольный откручивания болта.

Примеры использования

• Подключение выходных кабелей частотного преобразователя к двигателю;
• Запитка мощного контактора в пульте управления конвейером;
• Соединение шины PE в распределительном щите с заземляющим проводом 50 мм2;
• Обвязка входного автомата в промышленной электростанции.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину вставляемой части наконечника - лишняя изоляция внутри ухудшает контакт;
• Проверяйте соответствие диаметра болта и отверстия - M10 требует отверстия 10,5–11 мм;
• После монтажа проверяйте контакт рукой: если есть люфт - переопрессуйте или замените наконечник;
• Храните в сухом месте - хотя лужение защищает, длительное хранение во влажности всё же снижает качество поверхности;
• Этот наконечник JG-50-10-11 (ТМЛ) - часть серии PROxima; все изделия этой серии имеют единый уровень качества и совместимую маркировку.
