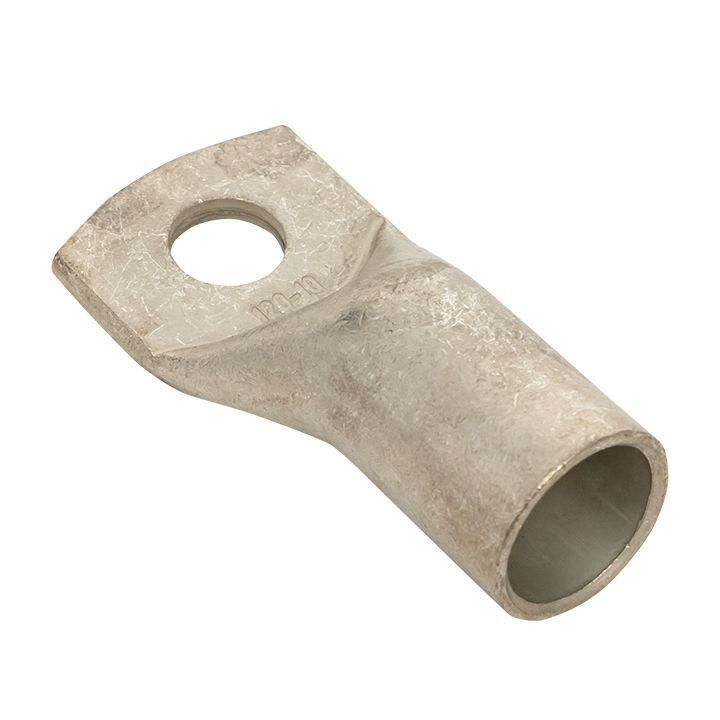

Наконечник силовой медный луженый ТМЛ-Р 150-16 EKF PROxima | tml-r-150-16

Наконечник силовой медный луженый ТМЛ-Р 150-16 от EKF PROxima предназначен для надежного оконцевания медных жил сечением 120–150 мм2 через опрессовку, обеспечивая прочное болтовое соединение с шинами или оборудованием. Артикул tml-r-150-16 соответствует требованиям промышленного монтажа и используется там, где важна устойчивость к коррозии и высокая токовая нагрузка.

Назначение и область применения

Наконечник силовой медный луженый ТМЛ-Р 150-16 применяется для подготовки медных проводников к болтовому соединению. Подходит для подключения к клеммным колодкам, шинным системам, автоматическим выключателям, контакторам и другим устройствам с зажимами под болт M16. Часто используется на энергообъектах, в распределительных щитах, на промышленном оборудовании - например, на станках, конвейерах, трансформаторах и компрессорах.

Технические характеристики

• Тип: наконечник силовой, односторонний
• Материал: медь (высокой проводимости)
• Покрытие: лужёное - защищает от окисления и улучшает контакт
• Номинальное сечение провода: 120–150 мм2
• Диаметр отверстия: 16 мм - совместим с болтом М16
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки
• Конструкция втулки: короткая - снижает габариты, удобна при ограниченном пространстве
• Совместимость с проводником: универсальная - подходит для многожильных и одножильных медных проводов

Совместимость и монтаж

Наконечник силовой медный луженый ТМЛ-Р 150-16 монтируется методом опрессовки специальными клещами с матрицей под сечение 120–150 мм2. После опрессовки втулка плотно фиксируется на жиле, а контактная площадка готова к установке болта М16. Убедитесь, что глубина запрессовки соответствует длине втулки - перепрессовка может повредить внутреннюю структуру. Для лучшей механической прочности рекомендуется использовать инструмент с регулировкой давления.

Преимущества

• Лужёное покрытие предотвращает окисление меди - продлевает срок службы контакта даже во влажной среде
• Обратная штамповка лопатки увеличивает площадь под шайбу - снижает риск деформации клеммы при затяжке
• Увеличенная длина хвостовика обеспечивает более надёжную опрессовку и уменьшает вероятность выскальзывания жилы
• Короткая втулка экономит место в щите - особенно важно при плотной компоновке оборудования
• Совместимость с широким диапазоном сечений (120–150 мм2) позволяет использовать один тип наконечника для нескольких проектов

Ограничения применения

• Не предназначена для алюминиевых проводников - возможен электрохимический эффект и разрушение контакта
• Не следует применять в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Запрещено использование без опрессовки - просто вставлять жилу в отверстие нельзя
• Не подходит для частых демонтажей - после нескольких циклов затяжки/ослабления болта возможно ослабление контакта

Примеры использования

• Подключение мощных кабелей к входному автомату в распределительном щите 0,4 кВ
• Соединение выводов двигателя с частотным преобразователем
• Присоединение шины PE/N к корпусу станка через медный кабель 150 мм2
• Монтаж заземляющих проводников в промышленных цехах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только провода в диапазоне 120–150 мм2
• Используйте инструмент с правильной матрицей; некорректный инструмент вызывает плохую опрессовку и нагрев контакта
• После опрессовки осмотрите место соединения - не должно быть трещин, выпирающей жилы или следов перегрева
• При установке болта М16 соблюдайте момент затяжки - не переусердствуйте, чтобы не повредить лопатку
• Артикул tml-r-150-16 можно заменить аналогичным наконечником TML-P, если требуется удлинённая втулка - но в данном случае короткая форма выгоднее в компактных решениях
