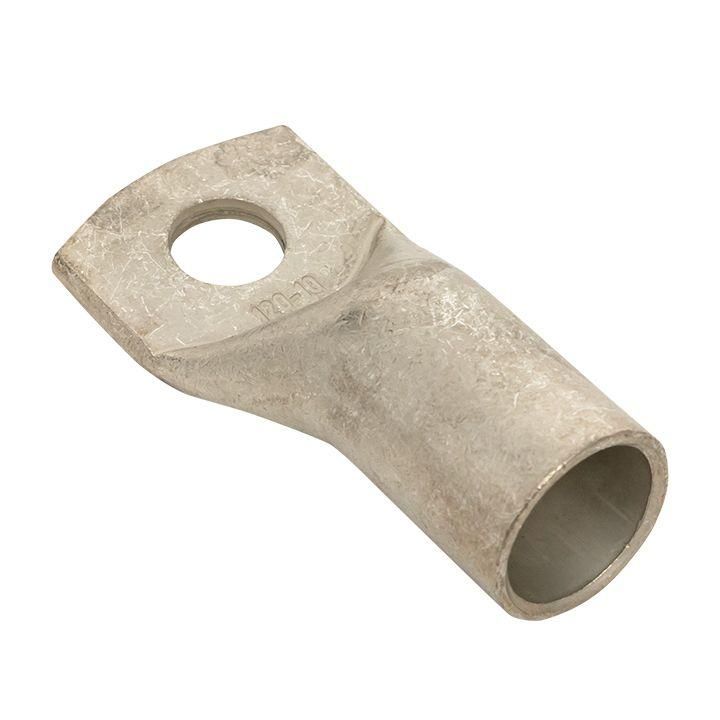

Наконечник силовой медный луженый ТМЛ-Р 185-16 EKF PROxima | tml-r-185-16

Наконечник силовой медный луженый ТМЛ-Р 185-16 от EKF PROxima предназначен для надежного оконцевания медных проводов сечением до 185 мм2 через опрессовку, обеспечивая прочное болтовое соединение с шинами или оборудованием.

Назначение и область применения

Наконечник ТМЛ-Р 185-16 используется для подготовки медных жил кабелей и проводов к болтовому соединению. Применяется там, где требуется высокая токовая нагрузка и устойчивость к коррозии - например, на распределительных щитах, в преобразовательных установках, на заземляющих шинах, в цепях питания двигателей и силового оборудования.

Технические характеристики

• Тип: наконечник силовой, односторонний
• Материал: медь (высокой проводимости)
• Покрытие: лужёное - защищает от окисления и улучшает контакты
• Номинальное сечение провода: 150–185 мм2
• Диаметр отверстия: 16 мм - совместим с болтами М16
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки
• Конструкция втулки: короткая - компактна, снижает габариты сборки
• Совместимость: предназначена для опрессовки специальными клещами

Совместимость и монтаж

Наконечник ТМЛ-Р 185-16 монтируется путём опрессовки - с помощью гидравлических или механических клещей с матрицей под сечение 185 мм2. После опрессовки втулка плотно фиксируется на жиле, а кольцевая лопатка крепится болтом М16. Убедитесь, что глубина запрессовки соответствует рекомендациям производителя клещей. Для точного монтажа используйте только подходящий инструмент - некорректная опрессовка снижает долговечность соединения.

Преимущества

• Лужёное покрытие предотвращает окисление меди, сохраняя низкое переходное сопротивление даже в условиях повышенной влажности
• Увеличенная площадка под шайбу благодаря обратной штамповке - снижает риск деформации и повышает надёжность крепления
• Короткая втулка позволяет экономить место в щитах и компактных корпусах
• Высокая механическая прочность после опрессовки - выдерживает вибрацию и динамические нагрузки

Ограничения применения

• Не применяется для алюминиевых или многожильных проводов с немедными жилами
• Не рассчитан на работу при температуре выше +90 C длительно - возможна потеря свойств покрытия
• Требует обязательной опрессовки; самозажимные или сварочные методы не допускаются
• Не подходит для частых демонтажей - многократная затяжка болта может повредить лужёную поверхность

Примеры использования

• Подключение мощных кабелей к шинным коллекторам в распределительном щите
• Заземление силовых установок на промышленных объектах
• Соединение кабелей с входными клеммами частотных преобразователей
• Присоединение проводов к выводам автоматических выключателей большой мощности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 150–185 мм2. Перегрузка по сечению недопустима.
• Используйте только инструмент с матрицей, указанной для ТМЛ-Р 185. Неправильная матрица вызывает плохую опрессовку.
• После опрессовки осмотрите соединение: нет ли трещин, перекосов или следов перегрева.
• При использовании в агрессивных средах (например, на производствах с химическими испарениями) дополнительно смазывайте контактную площадку антикоррозийной пастой.
• Артикул TML-R-185-16 - часть серии EKF PROxima, которая стандартизирована для массового монтажа. Храните в сухом месте - влага может повлиять на качество лужения.
