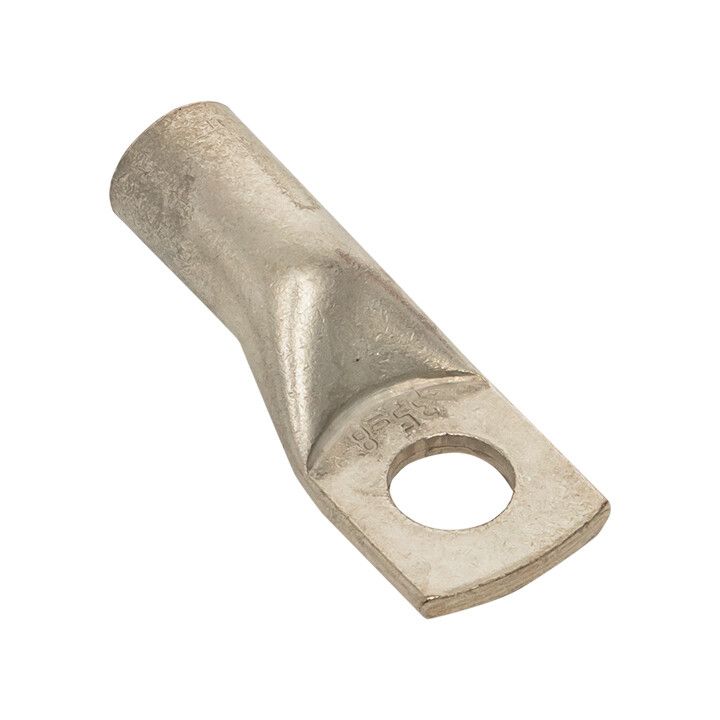

Наконечник силовой медный луженый ТМЛ-Р 35-8 (2шт.) EKF PROxima - tml-r-35-8-r

Наконечник силовой медный луженый ТМЛ-Р 35-8 (2шт.) - это надёжный элемент для оконцевания медных кабелей сечением 25–35 мм2, предназначенный для болтовых соединений. Бренд EKF предлагает этот компонент из серии TML-P в упаковке по два штуки, обеспечивая удобство для частых задач монтажа.

Назначение и область применения

Наконечник силовой медный луженый ТМЛ-Р 35-8 (2шт.) применяется для подготовки медных жил кабелей к надёжному соединению с зажимами, клеммами, шинами или оборудованием через болты. Подходит для установки на силовые цепях: распределительных щитах, контакторах, автоматических выключателях, трансформаторах и других устройствах, где требуется прочное и долговечное соединение.

Технические характеристики

• Материал: медь М2 с лужёным покрытием - повышает проводимость и защищает от окисления
• Сечение кабеля: 25–35 мм2 - соответствует стандартным медным жилам
• Диаметр отверстия: 8 мм - совместим с болтами M8
• Форма фланца: кольцевая - равномерно распределяет нагрузку при затяжке
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку
• Количество в упаковке: 2 штуки
• Производитель: EKF, серия TML-P

Совместимость и монтаж

Наконечник силовой медный луженый ТМЛ-Р 35-8 (2шт.) монтируется методом опрессовки с использованием гидравлических или механических клещей с матрицей для сечения 35 мм2. Перед опрессовкой необходимо зачистить жилу кабеля до нужной длины - она должна полностью войти в трубчатую часть наконечника. Обратите внимание: посадочное отверстие 8 мм рассчитано именно на болт M8; использование другого размера снижает надёжность соединения. Лужёная поверхность позволяет легко закручивать болт даже после длительного пребывания в условиях повышенной влажности.

Особенности конструкции

У этой модели есть две важные особенности, отличающие её от обычных наконечников:

• Обратный радиус штамповки - позволяет сохранить стандартную ширину фланца для болта, не уменьшая контактную площадь
• Увеличенная длина хвостовика - даёт больше места для качественной опрессовки, не удлиняя весь наконечник

Эти решения сделали серию TML-P более технологичной: проще работать в плотном щите, меньше риск перегрева из-за плохого контакта.

Преимущества

• Лужение - предотвращает окисление меди, продлевает срок службы соединения
• Штампованная маркировка - не стирается при эксплуатации, упрощает идентификацию
• Снятие фаски на входе - облегчает введение жилы, снижает риск повреждения провода
• Высокая проводимость меди М2 - минимальные потери энергии при передаче тока

Ограничения применения

• Не предназначен для алюминиевых жил - только для медных
• Не допускается пайка - только опрессовка; попытки пайки разрушат лужёное покрытие и ослабят соединение
• Не рекомендован для постоянного погружения в воду - хотя лужение защищает от влаги, IP-класс не указан, значит, не является герметичным решением
• Подходит только для болтов M8 - другие размеры не обеспечивают надёжного контакта

Примеры использования

• Подключение кабеля 35 мм2 к клемме автомата в распределительном щите
• Соединение фазного провода с шиной PE в ящике управления насосной станцией
• Заводка медной жилы в клемму контактора на конвейере
• Монтаж заземляющего проводника на контур заземления

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 25–35 мм2. Кабель меньшего сечения будет люфтить, большего - не войдёт
• Используйте клещи с правильной матрицей: для 35 мм2 требуется не менее 4–5 ударов при опрессовке
• После опрессовки осмотрите место соединения - нет ли трещин, перекоса или следов перегрева
• Храните наконечники в сухом месте - даже лужёная медь может терять качество при длительном воздействии соли или агрессивных сред
• При замене старого наконечника - всегда используйте новый, так как ранее опрессованный нельзя переиспользовать
