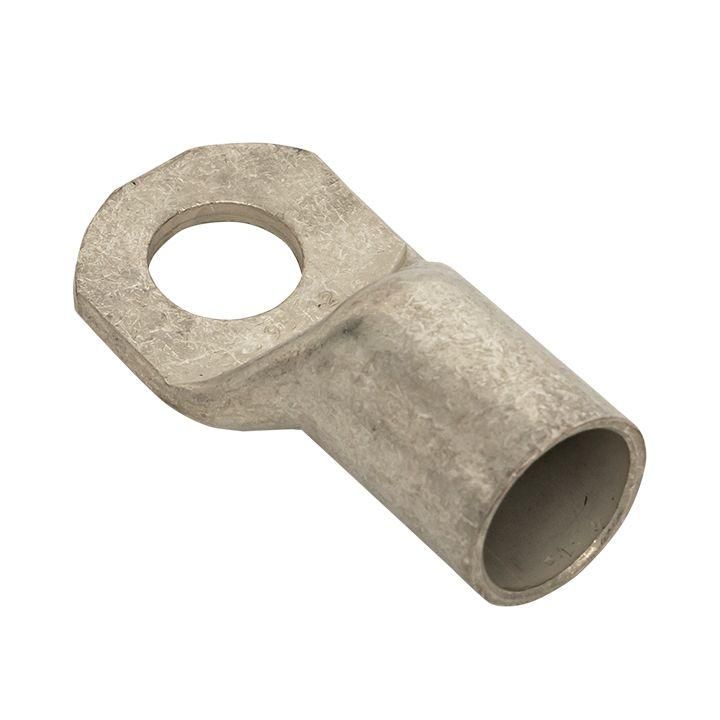

Наконечник силовой медный луженый ТМЛ-Р 95-12 EKF PROxima | tml-r-95-12

Наконечник силовой медный луженый ТМЛ-Р 95-12 от EKF PROxima предназначен для надежного оконцевания медных проводов сечением 70–95 мм2 через опрессовку, обеспечивая прочное болтовое соединение с шинами или оборудованием. Этот наконечник сочетает улучшенную конструкцию и луженую поверхность для долговечной работы в условиях повышенной влажности.

Назначение и область применения

Наконечник силовой медный луженый ТМЛ-Р 95-12 используется для подготовки концов медных проводов и кабелей к болтовому соединению. Применяется там, где требуется надежный и долговечный контакт: распределительные щиты, трансформаторы, автоматические выключатели, контакторы, шины постоянного и переменного тока. Подходит для промышленного оборудования, энергообъектов, систем управления и автоматизации.

Технические характеристики

• Тип изделия: наконечник силовой
• Материал: медь - высокая электропроводность и механическая прочность
• Покрытие: лужёное - защищает от окисления, снижает переходное сопротивление, повышает срок службы в агрессивной среде
• Номинальное сечение провода: 70–95 мм2 - соответствует стандартным медным жилам
• Диаметр отверстия: 12 мм - совместим с болтами M12
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Конструкция втулки: короткая - компактность, удобство установки в плотных сборках
• Совместимость с проводом: универсальная - подходит для однопроволочных и многопроволочных медных жил

Совместимость и монтаж

Наконечник силовой медный луженый ТМЛ-Р 95-12 монтируется методом опрессовки специальными клещами с матрицей под сечение 70–95 мм2. После опрессовки втулка плотно фиксируется на жиле, а кольцевая лопатка с отверстием 12 мм позволяет закрепить её болтом М12. Убедитесь, что глубина запрессовки соответствует рекомендациям производителя клещей. Для лучшего контакта перед установкой удалите оксидную плёнку с жилы и смажьте место соединения токопроводящей пастой.

Преимущества

• Обратная штамповка лопатки увеличивает площадь контакта под шайбу - снижает риск деформации и перегрева при затяжке
• Увеличенная длина хвостовика обеспечивает более надёжную опрессовку даже при сложных условиях монтажа
• Лужёное покрытие предотвращает коррозию, особенно важно в помещениях с высокой влажностью или на открытом воздухе
• Облегчённая серия TML-R снижает массу без потери прочности - удобна при работе в труднодоступных местах

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен электрохимический эффект и разрушение контакта
• Не использовать в цепях с частыми импульсными нагрузками выше класса IEC 60947 - риск перегрева при недостаточном сечении
• Запрещено применять с болтами большего диаметра - может возникнуть люфт и нагрев
• Не рекомендуется для многократных демонтажей - после нескольких разборок лопатка теряет герметичность

Примеры использования

• Подключение входных кабелей к главному рубильнику в распределительном щите
• Соединение медных шин в ячейках КРУ с помощью болтов М12
• Оконцевание выводов двигателя мощностью до 75 кВт
• Присоединение заземляющих проводников к контуру заземления

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей сечению 70–95 мм2 - некорректный инструмент приведёт к плохому контакту
• Перед установкой проверьте внутренний диаметр втулки - он должен свободно проходить по жиле без зазора
• Избегайте перегрева при опрессовке - длительное давление может повредить изоляцию
• При использовании в открытых щитах или на улице дополнительно используйте тепловые насадки или термоусадку для защиты места соединения
• Проверяйте момент затяжки болта - для М12 обычно 8–10 Нм; переусиливать нельзя - можно треснуть лопатку
