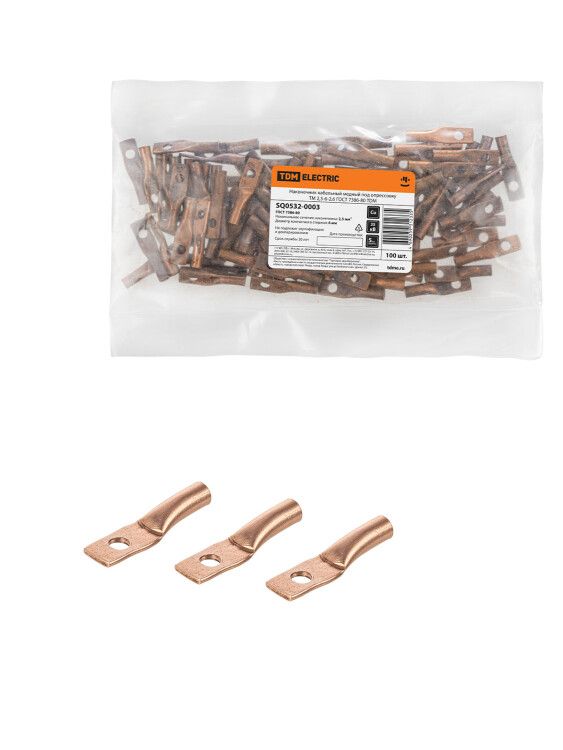

Наконечник ТМ 2,5-6-2,6 | SQ0532-0003 TDM

Наконечник кабельный трубчатый для медных проводников ТМ 2,5-6-2,6 от TDM ELECTRIC предназначен для надёжного оконцевания медных жил сечением 2,5 мм2 и последующего присоединения к болтовым соединениям. Этот тип наконечника используется там, где требуется прочная механическая связь и хороший токопроводящий контакт - например, при подключении к шинам, клеммам или выводам оборудования.

Назначение и область применения

Наконечник кабельный трубчатый для медных проводников ТМ 2,5-6-2,6 применяется для оконцевания однопроволочных и многопроволочных медных жил с номинальным сечением 2,5 мм2. Он обеспечивает плотное соединение через опрессовку и позволяет безопасно подключить провод к болтовому зажиму с метрическим размером М6. Подходит для работы в распределительных устройствах, щитах, силовых установках и других системах, работающих на напряжение до 35 кВ.

Технические характеристики

• Материал: медь электротехническая М2 - высокая проводимость и устойчивость к нагреву
• Номинальное сечение кабеля: 2,5 мм2
• Размер болта: М6
• Форма фланца: кольцевая - равномерное распределение усилия при затяжке
• Количество монтажных отверстий: одно - для одного болта
• Угол соединения: прямолинейный - удобен для компактной сборки
• Покрытие: без покрытия (голая медь) - требует защиты от окисления в агрессивных средах

Совместимость и монтаж

Наконечник ТМ 2,5-6-2,6 совместим с болтами класса точности M6 и соответствует требованиям ГОСТ 7386-80. Для монтажа необходимо:

• Зачистить изоляцию с конца провода на длину, соответствующую глубине гильзы наконечника
• Вставить жилу внутрь трубчатой части до упора
• Обжать гильзу специальным прессом с матрицей, подходящей для сечения 2,5 мм2
• Закрепить фланец на болте М6 с моментом затяжки, рекомендованным для данного типа соединения

Не используйте обычные клещи - они не обеспечивают достаточную плотность контакта и риск перегрева при нагрузке.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80 - нормативу для трубчатых наконечников, применяемых в электроустановках до 35 кВ. Это гарантирует соответствие механической прочности, электропроводности и долговечности при эксплуатации в условиях повышенной нагрузки.

Преимущества

• Высокая электропроводность благодаря материалу М2 - снижаются потери энергии и нагрев в месте соединения
• Прямолинейная форма минимизирует внешние нагрузки на провод при монтаже в ограниченном пространстве
• Кольцевой фланец обеспечивает равномерное давление при затяжке болтом - предотвращает деформацию и плохой контакт
• Стандартные размеры позволяют использовать универсальные инструменты для опрессовки и монтажа

Ограничения применения

• Не предназначена для алюминиевых проводников - возможна электрохимическая коррозия при смешивании металлов
• Отсутствие защитного покрытия делает её чувствительной к влаге, химическим веществам и агрессивной среде - в таких случаях требуется дополнительная изоляция или герметизация
• Не подходит для частых демонтажей - многократная затяжка болта может повредить резьбу фланца
• Не следует использовать в цепях переменного тока выше 35 кВ - выход за пределы стандарта

Примеры использования

• Подключение медных жил к шинам в распределительных щитах
• Присоединение к клеммам автоматических выключателей, контакторов, тепловых реле
• Монтаж в силовых установках на производствах - конвейеры, насосы, станки
• Электрооборудование в помещениях с невысокой влажностью и отсутствием агрессивных паров

Практические советы

• Перед монтажом проверьте, что диаметр отверстия в фланце точно соответствует болту М6 - даже небольшое несоответствие вызывает перекос и плохой контакт
• Если наконечник будет использоваться во влажной среде, после монтажа обработайте место соединения антикоррозийной пастой или термоусадочной трубкой
• Для контроля качества опрессовки - осмотрите место сжатия: гильза должна быть равномерно сплющена без трещин и выпирающих проволочек
• При замене старого наконечника - всегда выбирайте аналогичный по сечению и размеру болта; использование ТМ 2,5-6-2,6 вместо другого типа может нарушить допустимые нагрузки
