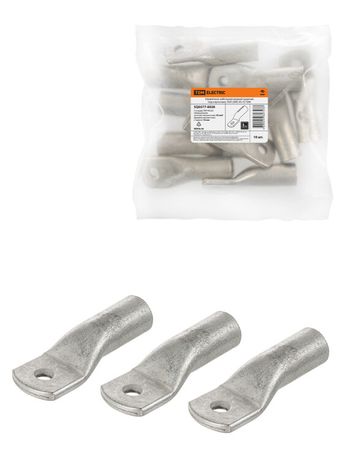

Наконечник ТМЛ (DIN) 95-16 | SQ0577-0038 TDM

Наконечник кабельный трубчатый для медных проводников ТМЛ (DIN) 95-16 от TDM ELECTRIC предназначен для надёжного соединения медных жил сечением 95 мм2 с шинами и клеммами оборудования. Лужёная поверхность обеспечивает устойчивость к коррозии, а прямолинейная форма позволяет легко интегрировать его в компактные распределительные системы.

Назначение и область применения

Наконечник кабельный трубчатый для медных проводников ТМЛ (DIN) 95-16 используется для оконцевания медных жил кабелей и проводов методом опрессовки. Применяется для присоединения к медным шинам, клеммным колодкам и выходным выводам электротехнических устройств. Подходит для систем с рабочим напряжением до 35 кВ. Часто встречается в силовых щитах, трансформаторных подстанциях, промышленном оборудовании и энергообъектах.

Технические характеристики

• Материал: Электротехническая медь М1 - высокая проводимость и механическая прочность.
• Номинальное сечение: 95 мм2 - рассчитан на токи до нескольких сотен ампер в зависимости от условий эксплуатации.
• Размер болта: M16 - совместим с болтами диаметром 16 мм, типичными для крупных клемм и шинных сборок.
• Форма фланца: Кольцевая - равномерное распределение усилия при затяжке, снижает риск деформации контакта.
• Покрытие: Лужёное (оловянно-висмутовое) - защищает от окисления, улучшает контактную проводимость и предотвращает «сваривание» при многократной разборке.
• Количество отверстий: Одно - для одиночного крепления болтом.
• Угол соединения: Прямолинейный - не требует поворотов, удобен для прямых проходов в шкафах и панелях.

Совместимость и монтаж

Наконечник кабельный трубчатый для медных проводников ТМЛ (DIN) 95-16 совместим с любыми клеммами и шинами, имеющими болтовое крепление M16. Для установки требуется специальный пресс-клещи с матрицей под сечение 95 мм2. Перед опрессовкой необходимо зачистить жилу на длину, соответствующую глубине гильзы наконечника - обычно около 25–30 мм. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выступающих проволочек. Убедитесь, что болт затянут моментом, рекомендованным производителем оборудования - переусиливать нельзя, чтобы не повредить резьбу или сам наконечник.

Безопасность и стандарты

Изделие соответствует требованиям DIN 46228-1 и ГОСТ Р 50571.5.52 для наконечников кабельных. Лужёное покрытие обеспечивает безопасную работу в условиях повышенной влажности и температурных циклов. Наконечник кабельный трубчатый для медных проводников ТМЛ (DIN) 95-16 не предназначен для работы в средах с агрессивными химическими веществами или постоянным воздействием солевых растворов.

Преимущества

• Высокая теплопроводность меди гарантирует минимальные потери при передаче тока.
• Оловянно-висмутовое лужение продлевает срок службы контакта и уменьшает переходное сопротивление.
• Кольцевой фланец обеспечивает равномерное давление при затяжке, исключая местные перегревы.
• Простая прямолинейная форма упрощает монтаж в плотных распределительных устройствах.

Ограничения применения

• Не применяется для алюминиевых проводников - материал несовместим, возможна электрохимическая коррозия.
• Не предназначена для частых демонтажей - многократные разборки могут повредить резьбу клеммы или истончить покрытие.
• Не использовать в открытых наружных установках без дополнительной защиты от осадков и пыли - хотя лужение устойчиво, длительное воздействие внешней среды снижает долговечность.
• Запрещено применять с болтами меньшего диаметра - недостаточная площадь контакта вызывает перегрев.

Примеры использования

• Подключение мощных кабелей от трансформатора к вводному автомату в распределительном щите 10 кВ.
• Присоединение медной шины в цепях питания промышленных станков с потребляемой мощностью более 50 кВт.
• Соединение кабеля с заземляющей шиной в подземных кабельных камерах.
• Монтаж в системах бесперебойного питания (ИБП) с большими батарейными массивами.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля и наконечника - 95 мм2 требует точного подбора жилы, допуск +-5%.
• Используйте только пресс-клещи с правильной матрицей; ручная затяжка плоскогубцами недопустима - контакт будет нестабильным.
• После монтажа проверяйте нагрев места соединения термокамерой - при нормальной нагрузке температура не должна превышать +70 C.
• При замене старого наконечника - удалите все следы окисления с клеммы и шины, даже если они кажутся незначительными.
• Артикул sq0577-0038 от TDM ELECTRIC имеет одинаковые параметры с аналогами других брендов - можно использовать как запасную часть, если соблюдены размеры M16 и 95 мм2.
