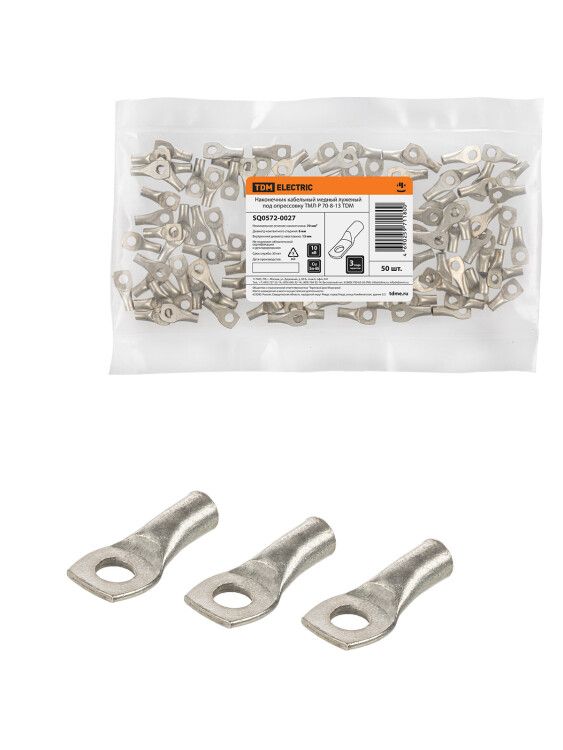

Наконечник ТМЛ-Р 70-8-13 | SQ0572-0027 TDM

Наконечник ТМЛ-Р 70-8-13 от TDM ELECTRIC предназначен для надёжного соединения медных жил кабелей с шинами и выводами оборудования через опрессовку. Артикул sq0572-0027 соответствует требованиям для работы в сетях до 10 кВ.

Назначение и область применения

Наконечник ТМЛ-Р 70-8-13 используется для оконцевания медных жил кабелей и проводов методом опрессовки. Применяется для присоединения к медным шинам, контактным выводам распределительных устройств, трансформаторов, автоматических выключателей и другому электрооборудованию. Подходит для кабельной продукции с рабочим напряжением до 10 кВ.

Технические характеристики

• Тип: ТМЛ-Р - трубчатый наконечник с утолщённой головкой для равномерного распределения усилия при опрессовке
• Сечение жилы: 70 мм2
• Диаметр отверстия: 8 мм
• Общая длина: 13 мм
• Материал корпуса: медь электротехническая М1
• Покрытие: оловянно-висмутовое, нанесено электролитическим способом

Совместимость и монтаж

Наконечник ТМЛ-Р 70-8-13 совместим с кабелями и проводами с однопроволочной или многопроволочной медной жилой сечением 70 мм2. Для установки требуется специальный пресс-клещи с матрицей, подходящей под размеры наконечника. Убедитесь, что диаметр болта или штыря, к которому будет подключаться наконечник, точно соответствует 8 мм. Неправильный размер отверстия снижает механическую прочность соединения.

Безопасность и стандарты

Изготовлен из меди класса M1, соответствующей ГОСТ 859. Покрытие оловянно-висмутовым сплавом обеспечивает антикоррозийную защиту и улучшает контактирование в условиях повышенной влажности. Соответствует требованиям к соединениям в высоковольтных системах до 10 кВ. Не содержит свинца, безопасен для эксплуатации в закрытых помещениях и на открытых площадках.

Преимущества

• Утолщённая головка обеспечивает равномерное давление при опрессовке - минимизирует риск повреждения жилы
• Электролитическое лужение защищает медь от окисления, продлевает срок службы соединения
• Высокая электропроводность меди М1 снижает потери энергии и нагрев в месте соединения
• Стандартные геометрические параметры обеспечивают совместимость с большинством промышленных зажимов и клемм

Ограничения применения

• Не предназначена для алюминиевых жил - использование с алюминием вызывает гальваническую коррозию
• Не рекомендуется применять в средах с постоянным воздействием агрессивных химикатов (например, кислоты, щёлочи)
• Запрещается использовать при температуре выше +105 C - покрытие теряет адгезию, медь начинает перегреваться
• Не подходит для частых демонтажей - после нескольких циклов затяжки-ослабления возможно ослабление контакта

Примеры использования

• Подключение силового кабеля 70 мм2 к шине в распределительном щите 6–10 кВ
• Присоединение фазного провода к выходному выводу трансформатора
• Фиксация жилы в клемме автономного выключателя на подстанции
• Соединение медного провода с медной шиной в цепях управления станков

Практические советы

• Перед опрессовкой удалите изоляцию с жилы на длину, полностью соответствующую длине гильзы наконечника - 13 мм
• Проверьте соответствие диаметра отверстия (8 мм) и болта - даже небольшая разница в 0,2 мм снижает надёжность
• Используйте пресс с матрицей, указанной производителем для ТМЛ-Р 70-8; не заменяйте её универсальной
• После монтажа проверьте механическую прочность соединения - попробуйте слегка повернуть наконечник вокруг оси. Люфт недопустим
• Храните наконечники в сухом помещении - длительное воздействие влаги может привести к помутнению покрытия, хотя не влияет на работоспособность
