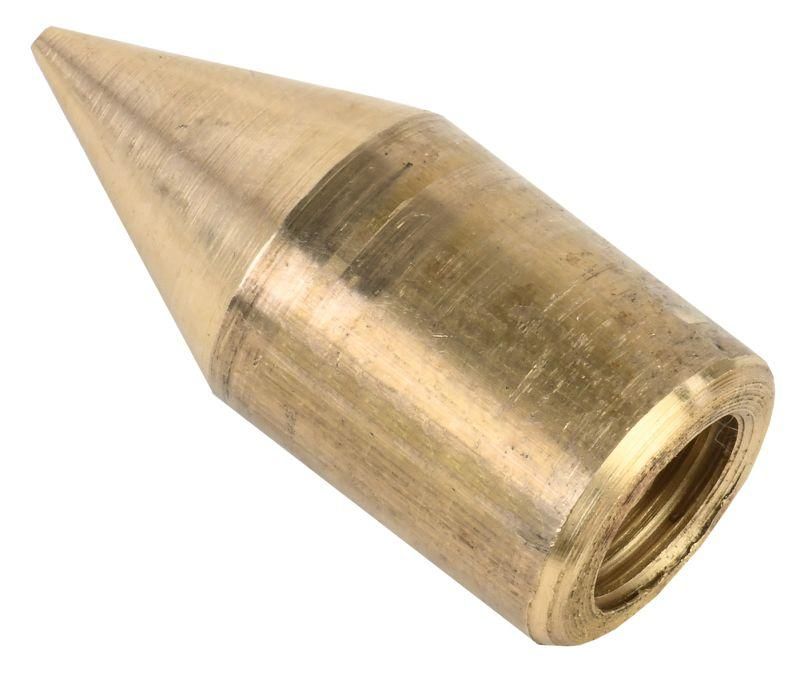

Наконечник заземления d=22мм латунь IEK | ZNZ10-40-022

Наконечник заземления d=22мм латунь от бренда IEK предназначен для защиты и упрощения монтажа стержней модульно-штыревой системы заземления. Этот элемент обеспечивает надёжное соединение между заземляющим проводником и стержнем, снижает риск повреждения электрода при забивании и сохраняет целостность антикоррозионного покрытия. Артикул znz10-40-022 соответствует серийному решению IEK для систем заземления средней мощности.

Назначение и область применения

Наконечник заземления d=22мм латунь применяется при установке вертикальных заземляющих электродов - например, при устройстве контуров заземления для промышленных объектов, трансформаторных подстанций, жилых домов и коммунальной инфраструктуры. Он защищает нижний конец стержня от деформации при ударном воздействии молотка или специального оборудования. Также служит переходным элементом для подключения заземляющего провода к стержню через болтовое соединение.

Технические характеристики

• Материал: латунь - обеспечивает хорошую электропроводность и устойчивость к коррозии в почве;
• Диаметр: 22 мм - совместим с типовыми стержнями заземления этого размера;
• Тип исполнения: переходник/адаптер - позволяет соединить стержень с заземляющим проводом;
• Защитное покрытие: необработанная поверхность - требует дополнительной защиты при длительном контакте с агрессивными грунтами;
• Внутренняя резьба: предназначена для фиксации на threaded-конце стержня заземления.

Совместимость и монтаж

Наконечник znz10-40-022 совместим со стержнями заземления IEK и аналогичными изделиями других производителей, имеющими внешнюю резьбу диаметром 22 мм. Для монтажа необходимо:

• Завинтить наконечник на нижний конец стержня до упора перед забиванием;
• Убедиться, что резьбовое соединение плотное - без люфта;
• Подключить заземляющий провод к верхнему выводу наконечника с помощью болтового соединения и контактной шайбы;
• Проверить герметичность соединения после завершения работ - особенно в условиях повышенной влажности.

Преимущества

• Сохраняет целостность антикоррозионного слоя стержня при ударном монтаже;
• Обеспечивает надёжный электрический контакт благодаря высокой проводимости латуни;
• Упрощает сборку контура - исключает необходимость сварки или дополнительных креплений;
• Стандартный размер 22 мм делает его универсальным для большинства модульных систем заземления.

Ограничения применения

• Не рекомендуется использовать в агрессивных грунтах (солёные, кислотные, щелочные) без дополнительной изоляции или покрытия - необработанная латунь может подвергаться химической коррозии;
• Не предназначен для работы с высокочастотными импульсами - не является компонентом молниезащиты;
• Не заменяет основной заземляющий электрод - работает только как вспомогательный элемент.

Примеры использования

• Монтаж заземляющего контура на промышленном предприятии с использованием стержней Ø22 мм и медного заземляющего провода 50 мм2;
• Установка заземления в частном доме с песчано-глинистым грунтом, где требуется защита стержня от механических повреждений;
• Ремонт существующего контура заземления - замена повреждённого окончания стержня без демонтажа всей системы.

Практические советы

• Перед монтажом проверьте соответствие резьбы стержня и внутреннего диаметра наконечника - даже небольшая расхождение может привести к плохому контакту;
• При работе в агрессивной среде нанесите на резьбу термостойкую смазку (например, графитную) - это предотвратит закисание и облегчит будущее обслуживание;
• Не используйте этот наконечник как самостоятельный электрод - он не рассчитан на значительный ток утечки без подключенного провода;
• После монтажа обязательно проведите измерение сопротивления заземления - чтобы убедиться в эффективности всего контура.
