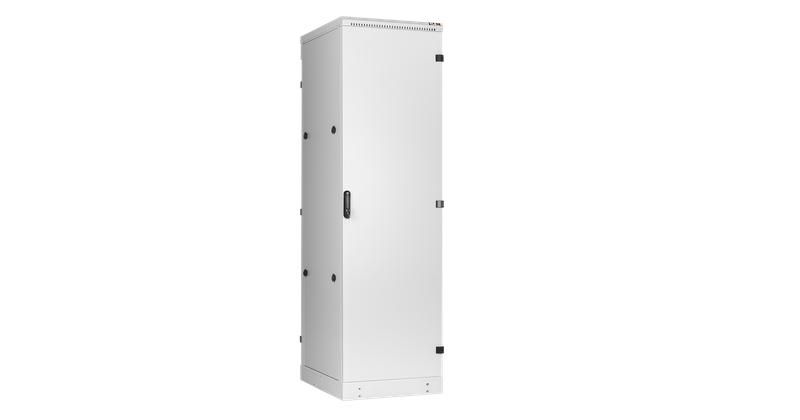

Напольный шкаф 19 дюймов, 42U, 600x800 мм, промышленный, степень защиты IP54, GY - ЭКО38305 TLK TFM-426080-MMMM-GY

Шкаф напольный 19 дюймов 42U промышленный IP54 Ш600хВ2070хГ800мм серый цельнометаллические двери от бренда TLK - это прочная, защищенная конструкция для размещения телекоммуникационного и серверного оборудования в сложных промышленных условиях. Артикул tfm-426080-mmmm-gy рассчитан на работу в пыльных, влажных и вибрирующих средах с высокой степенью механической защиты.

Назначение и область применения

Шкаф предназначен для установки оборудования в помещениях с повышенной запыленностью, влажностью, риском механических повреждений и незначительными вибрациями. Подходит для размещения коммутаторов, маршрутизаторов, серверов, UPS, модулей связи и других устройств стандарта 19 дюймов. Часто используется на промышленных объектах: заводы, насосные станции, телеком-узлы, железнодорожные узлы, энергообъекты.

Технические характеристики

• Высота: 2070 мм (42 U)
• Ширина: 600 мм
• Глубина внешняя: 800 мм, полезная глубина: 700 мм
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в количестве, нарушающем работу) и от брызг воды со всех направлений
• Количество дверей: 2, цельнометаллические, открываются на угол более 180°
• Боковые стенки: съемные, позволяют доступ сбоку
• Крыша: съемная фальш-крыша, защищает от падающего мусора и капель
• Вентиляция: пассивная - два вентиляционных проема (задняя дверь + потолок) с фильтрами; возможно доукомплектование вентиляторами TLK (до 6 шт.)
• Монтажные направляющие: 2 пары, регулируемые по глубине, с цифровой маркировкой U
• Заземление: все металлические элементы соединены в единый контур
• Максимальная нагрузка: 700 кг (распределённая)
• Кабельные вводы: в основании и задней двери, с герметичными сальниками
• Установка: на регулируемые опоры и/или ролики
• Конструкция: соответствует ГОСТ 28601.2-90 / IEC 60297-2
• Поставка: в разобранном виде, 3 коробки

Совместимость и монтаж

Шкаф совместим со всем оборудованием, соответствующим стандарту 19 дюймов. Установка выполняется в следующем порядке:

• Сборка каркаса: вертикальные рамы, основание, потолок, перемычки
• Фиксация боковых панелей и дверей - используются замки с поджимом
• Установка монтажных направляющих - выставляются по нужной глубине (700 мм)
• Подключение заземления - проверить целостность контактов между всеми частями
• Подвод кабелей - через нижние или задние вводы, обязательно использовать герметичные сальники
• При необходимости - установка вентиляторов TLK в потолочную панель

Регулируемые опоры позволяют выровнять шкаф на неровном полу. Ролики дают возможность перемещать шкаф после сборки - важно убедиться, что они заблокированы при работе.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ 14254-96 (эквивалент МЭК 529-89) по степени защиты IP54 и ГОСТ 28601.2-90 по формату 19 дюймов. Все токопроводящие детали заземлены, что исключает опасность поражения током при аварийных ситуациях. Порошковое покрытие устойчиво к коррозии, царапинам и химическим воздействиям, характерным для промзоны.

Преимущества

• Четырёхсторонний доступ к оборудованию благодаря двум дверям и съемным боковым панелям
• Защита IP54 снижает риск отказа оборудования из-за пыли и влаги
• Регулируемые направляющие позволяют точно позиционировать устройства
• Съемная фальш-крыша защищает вентиляционные отверстия сверху без уменьшения воздушного потока
• Возможность усиления вентиляции - можно добавить до 6 вентиляторов TLK
• Высокая несущая способность - 700 кг позволяет размещать тяжелые серверы и АКБ
• Легкая сборка - конструкция разборная, комплектуется подробной инструкцией

Ограничения применения

• Не предназначен для постоянного погружения в воду или работы под дождём - IP54 не гарантирует защиту от струйного водяного потока
• Пассивная вентиляция недостаточна при мощных тепловыделениях (>1.5 кВт); требуется принудительная система
• Не рекомендован для мест с сильными вибрациями (например, рядом с крупными компрессорами) - возможны ослабления креплений
• Площадь кабельных вводов ограничена - при большом числе кабелей потребуются дополнительные вводы или перфорация
• Не имеет терморегуляторов или нагревательных элементов - требует внешнего контроля температуры

Примеры использования

• Телекоммуникационный узел на промплощадке - размещение OLT, SFP-модулей, PoE-коммутаторов
• Автоматизация производства - контроллеры PLC, реле, преобразователи частоты
• Железнодорожный узел связи - оборудование сигнализации и связи вдоль путей
• Аварийный источник питания - размещение UPS и аккумуляторных батарей
• Объекты с ограниченным доступом - шкафы в труднодоступных точках, где важна долговечность и минимум обслуживания

Практические советы

• Перед сборкой проверьте наличие всех деталей - особенно замки, уплотнители и сальники
• Используйте уровень при установке - даже небольшой перекос влияет на открываемость дверей
• При использовании вентиляторов TLK - устанавливайте фильтры сразу, чтобы предотвратить засорение
• При прокладке кабелей - не перегружайте один ввод, используйте оба (основание и задняя дверь)
• Проверяйте контакт заземления каждые 6–12 месяцев - окисление на болтах снижает безопасность
• При длительной эксплуатации - периодически очищайте фильтры вентиляции от пыли
• Учитывайте посадочные размеры оборудования - максимальная глубина 700 мм, не все устройства подходят
