Напольный шкаф Conchiglia без МП 1390x910x460 мм | 077918100 DKC ДКС

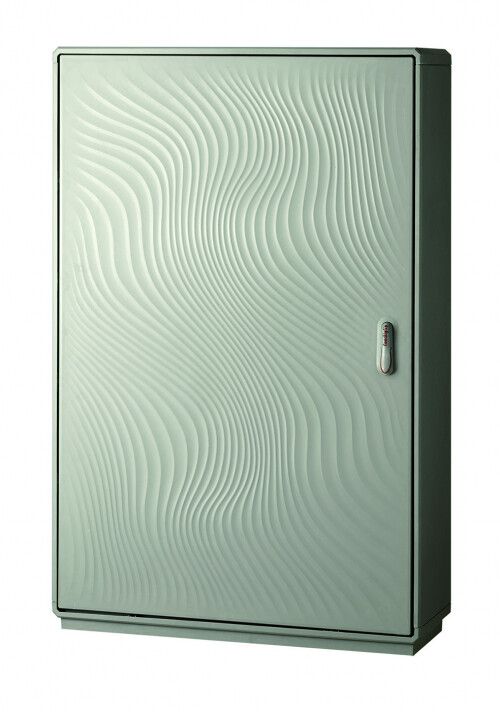

Напольный шкаф Conchiglia без монтажной панели 1390x910x460 мм от DKC - это прочный корпус для размещения электрооборудования в условиях улицы или промышленного помещения. Шкаф Conchiglia отличается высокой степенью защиты IP65, ударостойкостью IK10 и возможностью установки как на полу, так и на столбе или в стену. Артикулы 077918100 и 77918100 соответствуют одной модели, подходящей для монтажа автоматики, распределительных устройств и систем управления.

Назначение и область применения

Напольный шкаф Conchiglia без монтажной панели 1390x910x460 мм предназначен для защиты электронных и электромеханических компонентов от внешних воздействий. Подходит для установки в местах с повышенной влажностью, запылённостью, перепадами температур - например, на открытых площадках, в цехах, на транспорте, в насосных станциях и на объектах ЖКХ. Благодаря возможности крепления на столб или в стену, шкаф Conchiglia можно использовать там, где недоступна классическая напольная установка.

Технические характеристики

• Габариты: 1390×910×460 мм (высота × ширина × глубина)
• Материал корпуса: стеклопластик - легкий, не подверженный коррозии, устойчивый к химическим средам
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергой до 20 Дж (эквивалент 2 кг, падающего с 1 метра)
• Цвет: 7035 RAL (серо-зелёный, матовый, необработанная поверхность)
• Количество дверей: одна, с герметичным уплотнением
• Вентиляция: есть - обеспечивает естественный воздухообмен без потери степени защиты
• Крыша: скатная - предотвращает скопление осадков
• Метрический монтаж: да - возможность фиксации оборудования с использованием М6–М10 болтов
• EMC-исполнение: да - снижает помехи для чувствительной аппаратуры
• Соединяемость в ряд: да - несколько шкафов можно соединить друг с другом для формирования единой системы

Совместимость и монтаж

Напольный шкаф Conchiglia без монтажной панели 1390x910x460 мм не имеет встроенной металлической монтажной панели - оборудование крепится непосредственно к внутренним поверхностям корпуса или через дополнительные планки. Для монтажа доступны следующие варианты:

• На пол - за счёт нижнего основания с отверстиями для анкеров
• На столб - предусмотрены крепёжные отверстия на задней стенке
• В стену - возможно при условии наличия достаточной несущей способности стены и правильного распределения нагрузки

Рекомендуется использовать крепёж из нержавеющей стали. Учитывайте, что внутреннее пространство требует самостоятельной организации креплений для DIN-рейки, клеммных колодок и других элементов.

Безопасность и стандарты

• Защита по IP65 - соответствие IEC 60529
• Ударопрочность IK10 - соответствие EN 50102
• EMC-исполнение - снижение радиопомех в соответствии с требованиями к электромагнитной совместимости
• Материал - самозатухающий стеклопластик, не поддерживающий горение

Преимущества

• Высокая долговечность благодаря стеклопластиковому корпусу - не ржавеет, не деформируется под нагрузкой
• Скатная крыша и вентиляция обеспечивают эффективный отвод влаги и тепла без нарушения герметичности
• Возможность установки в трёх режимах (на пол, на столб, в стену) повышает гибкость проектирования
• Соединяемость в ряд позволяет создавать модульные системы контроля и распределения питания
• EMC-исполнение делает шкаф Conchiglia пригодным для работы рядом с частотными преобразователями, PLC и другими источниками помех

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не гарантирует защиту от длительного контакта с жидкостью
• Отсутствие встроенной монтажной панели требует дополнительных усилий при сборке внутри шкафа - необходимо заранее планировать расположение оборудования
• Стеклопластик менее жесткий, чем металл - при больших нагрузках на дверь или боковые стенки рекомендуется усиливать крепления
• Не подходит для установки в зонах с экстремальными температурами ниже -40C или выше +70C - материал теряет эластичность

Примеры использования

• Электрощитовая на улице для управления освещением парковки
• Корпус для контроллера на конвейере в пищевой промышленности
• Распределительный щит на опоре ЛЭП
• Щит управления насосной станцией в канализационном колодце
• Аппаратура автоматизации на промышленной площадке с высокой запылённостью

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были закрыты заглушками - даже при IP65 незакрытые отверстия нарушают герметичность
• Используйте кабельные вводы с резиновыми уплотнениями - они лучше сохранят защиту при многократных подключениях
• При установке в стену убедитесь, что стена не является несущей конструкцией с высокой вибрацией - стеклопластик плохо передаёт механические импульсы
• Для удобства обслуживания выбирайте место с доступом с двух сторон - шкаф Conchiglia рассчитан на открывание двери в одну сторону
• При соединении нескольких шкафов в ряд используйте специальные переходники DKC - они обеспечивают целостность защиты между корпусами
