Направляющая для крепления держателей | 51400 DKC ДКС

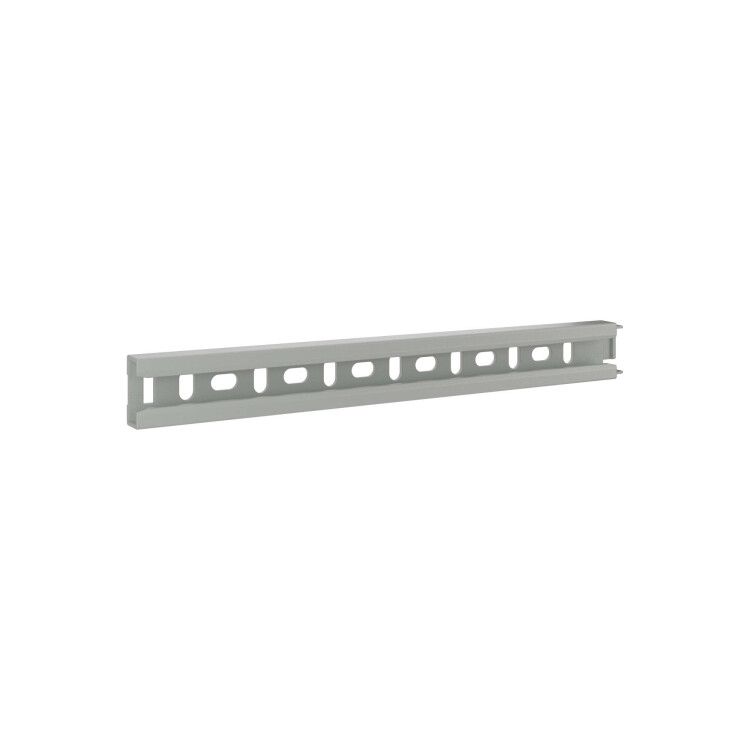

Направляющая для крепления держателей от DKC (ДКС), артикул 51400, предназначена для организации систем крепления в рамках серии Express. Она позволяет надёжно фиксировать держатели для труб разного диаметра на одной линии, упрощая монтаж электропроводки в помещениях и на фасадах.

Назначение и область применения

Направляющая для крепления держателей используется в системах серии Express для сборки компактных и организованных трасс электропроводки. Подходит для установки на стены, потолки и другие поверхности, где требуется одновременное крепление нескольких держателей — например, для гофрированных или жёстких труб. Применяется внутри зданий, в монолитном бетоне, а также на открытых участках фасадов, если система собрана с использованием атмосферостойких элементов серии Express.

Технические характеристики

• Тип изделия: Направляющая
• Материал: Полипропилен (пластик)
• Длина: 200 мм
• Цвет: Светло-серый
• Покрытие: Необработанная поверхность
• Диапазон рабочих температур: от -25 до +60 °C
• Упаковка: 20 штук в одной упаковке

Совместимость и монтаж

Направляющая для крепления держателей совместима со всеми держателями серии Express, включая модели для труб диаметром от 16 до 50 мм. Крепится к поверхности с помощью саморезов или дюбелей — через предварительно просверленные отверстия в основании направляющей. Элементы можно состыковывать друг с другом по длине, образуя непрерывную линию крепления. Установка выполняется после закрепления направляющей; держатели защёлкиваются на ней без инструментов.

Преимущества

• Позволяет удерживать несколько держателей на одном уровне, обеспечивая ровную и эстетичную трассу проводки.
• Изготовлена из полипропилена — материал устойчив к влаге, химическим воздействиям и механическим нагрузкам в пределах рабочего диапазона.
• Легко модифицируется: можно удлинить путём стыковки нескольких направляющих.
• Поддерживает смешанное использование держателей для труб разного диаметра — снижает необходимость в отдельных линиях крепления.

Ограничения применения

• Не предназначен для внешней эксплуатации при температурах ниже -25 °C — возможна хрупкость материала.
• Не выдерживает ударные нагрузки или динамические нагрузки выше нормы — не рекомендуется для мест с частыми вибрациями (например, рядом с крупными двигателями).
• Не совместим с держателями других серий, кроме Express — требует точной подборки комплектующих.

Примеры использования

• Фиксация группы гофрированных труб 16–25 мм в распределительном щите.
• Обустройство вертикальной трассы для жёстких труб 32–50 мм в монолитном бетоне при капитальном ремонте.
• Открытая прокладка проводки по фасаду здания с применением атмосферостойких труб 6UF серии Express.
• Создание единой линии крепления в длинных коридорах или цехах — с использованием нескольких состыкованных направляющих.

Практические советы

• Перед монтажом проверьте, что поверхность, куда будет крепиться направляющая, ровная — иначе держатели будут перекашиваться.
• При стыковке двух направляющих оставляйте минимальный зазор (до 1 мм) — это исключит деформацию при термическом расширении.
• Для долговечности не используйте металлические крепежи с острыми краями — они могут повредить пластиковую поверхность.
• При работе в условиях повышенной влажности (ванная, подвал) убедитесь, что все компоненты системы Express имеют соответствующую степень защиты IP.
