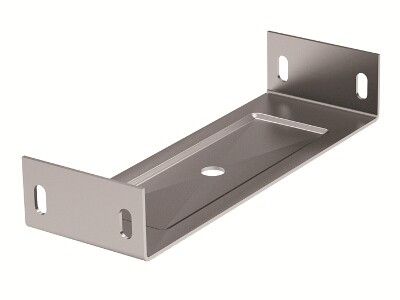

Направляющая SPC под лоток основание 100 мм - BMT1010 ДКС

Направляющая под лоток основание 100 мм от DKC (ДКС) - это надёжный элемент для фиксации кабельных лотков шириной до 100 мм, обеспечивающий устойчивый подвес при минимальной нагрузке. Артикул bmt1010 из серии B5 Combitech предназначен для систем, где важны простота монтажа и долговечность в условиях средней влажности.

Назначение и область применения

Направляющая под лоток основание 100 мм используется для крепления кабельных лотков к потолку или стене через шпильки. Подходит для слаботочных и силовых трасс с невысокой массой проводов - например, в офисах, серверных, жилых домах и на производстве там, где требуется компактная и чётко организованная трассировка кабелей. Применяется исключительно с лотками шириной до 100 мм и высотой не более 37 мм.

Технические характеристики

• Ширина лотка: 100 мм
• Максимальная высота совместимого лотка: 37 мм
• Тип изделия: Направляющая под лоток
• Исполнение: Накладной зажим
• Материал: Сталь оцинкованная
• Толщина металла: 2 мм
• Тип крепления: Винтовой (через отверстия для болтов/шпилек)
• Защитное покрытие: Горячее цинкование по методу Сендзимира
• Климатическое исполнение: УХЛ2 (работает при температуре от −40 C до +40 C, в помещениях с повышенной влажностью)

Совместимость и монтаж

Направляющая под лоток основание 100 мм совместима только с лотками шириной 100 мм и высотой до 37 мм. Крепится к поверхности с помощью винтов или шпилек, которые проходят через предварительно просверленные отверстия в основе. Лоток устанавливается сверху на направляющую и фиксируется за счёт её бортов - зажим действует как механический удерживающий элемент. Для монтажа требуются гаечные ключи или отвёртки, подходящие под размер крепёжа. Не рекомендуется использовать с лотками других форм или толщиной выше 37 мм - возможен перекос и снижение прочности соединения.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в условиях умеренного климата (УХЛ2). Защитное покрытие - горячее цинкование по методу Сендзимира - обеспечивает длительную коррозионную стойкость даже при периодическом воздействии влаги. Соответствие стандартам IEC 61537 и ГОСТ Р 50571.15.1 не указано производителем, поэтому при использовании в проектах с обязательным сертификационным контролем необходимо проверить соответствие нормам отдельно.

Преимущества

• Простая установка - не требует специальных инструментов, достаточно стандартного крепёжа
• Высокая прочность благодаря толщине стали 2 мм и качественному цинкованию
• Устойчивость к коррозии - особенно важно в помещениях с колебаниями влажности
• Фиксация лотка без дополнительных хомутов - экономия времени и материалов
• Поддерживается производителем DKC (ДКС) в рамках серии B5 Combitech - гарантия совместимости с другими элементами системы

Ограничения применения

• Не предназначена для лотков шире 100 мм или выше 37 мм - возможна деформация или выпадение
• Не подходит для массивных лотков с большим весом кабелей - максимальная нагрузка рассчитана на легкие трассы
• Запрещено применять в условиях постоянного контакта с открытой водой, агрессивными химикатами или экстремально низкими температурами ниже −40 C
• Не является несущим элементом - не заменяет подвесы для тяжёлых конструкций

Примеры использования

• Кабельные трассы в серверных комнатах - фиксация лотков с сетевыми кабелями
• Освещение и управление в административных зданиях - подвес лотков с проводами управления
• Оборудование на производственных участках - организация слаботочных линий рядом с станками
• Жилые дома - прокладка кабелей для домашних систем безопасности и связи

Практические советы

• Перед монтажом проверьте внутреннюю высоту вашего лотка - она должна быть ≤ 37 мм, иначе он не войдёт в зажим
• Используйте шпильки M8–M10 - они оптимально сочетаются с конструкцией этой направляющей
• При групповом монтаже выставляйте направляющие строго параллельно - это предотвращает перекос лотка
• Для защиты от окисления в сырых местах можно дополнительно смазать места крепления антикоррозийной paste
• Артикул bmt1010 легко найти в каталоге DKC (ДКС) - он часть серии B5 Combitech, что упрощает заказ запчастей
