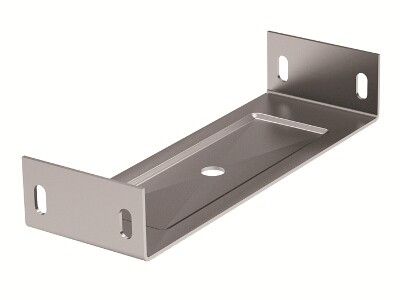

Направляющая SPC под лоток основание 200 мм - BMT1020 ДКС

Направляющая под лоток основание 200 миллиметров от DKC (ДКС) - это надёжный элемент для фиксации кабельных лотков шириной до 200 мм на вертикальных поверхностях. Артикул bmt1020 из серии B5 Combitech предназначен для систем с умеренной механической нагрузкой, где важны простота монтажа и долговечность.

Назначение и область применения

Направляющая под лоток основание 200 миллиметров используется для крепления кабельных лотков к стенам, перегородкам или другим вертикальным конструкциям. Подходит для организаций кабельных трасс с невысокой массой проводов и кабелей - например, в офисах, серверных, автоматизированных производствах и распределительных щитах. Каждая направляющая рассчитана на подвес одного лотка на одной шпильке, что делает её оптимальной для компактных решений.

Технические характеристики

• Ширина совместимости: 200 мм - соответствует стандартному размеру лотков этой категории
• Высота кабельного канала: до 37 мм - максимальная толщина лотка, который можно установить
• Материал: сталь оцинкованная с горячим цинкованием - обеспечивает коррозионную стойкость
• Толщина металла: 2 мм - достаточна для жесткости при минимальном весе
• Климатическое исполнение: УХЛ2 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Тип крепления: винтовой - через предварительно просверленные отверстия
• Исполнение: накладной зажим - монтируется поверх кромки лотка, не требует внутреннего соединения
• Совместимость с типом лотка: универсальная - подходит к большинству лотков шириной 200 мм

Совместимость и монтаж

Направляющая под лоток основание 200 миллиметров совместима с любыми лотками шириной 200 мм, имеющими ровную кромку. Для монтажа требуется:

• Закрепление направляющей к стене с помощью болтов или шпилек (диаметр крепёжа не указан - выбирать исходя из нагрузки и типа стены)
• Установка лотка сверху на направляющую - он защёлкивается в зажим, не требует дополнительных креплений
• Расстояние между точками крепления направляющей - рекомендуется не более 800–1000 мм

Не используйте для лотков с гофрированной или закруглённой кромкой - возможен неплотный контакт и снижение устойчивости.

Безопасность и стандарты

Горячее цинкование соответствует требованиям ГОСТ 14918 и обеспечивает срок службы до 15 лет в условиях УХЛ2. Продукт не содержит опасных веществ, соответствует экологическим нормам РФ. Направляющая не является электроизоляционным элементом - все кабели должны быть изолированы самостоятельно.

Преимущества

• Простота сборки - лоток легко вставляется и фиксируется без инструментов после монтажа направляющей
• Устойчивость к коррозии благодаря непрерывному холодному цинкованию - особенно важно во влажных помещениях
• Жёсткая конструкция из стали 2 мм - не деформируется под собственным весом и легкой нагрузкой
• Универсальность - один тип детали подходит ко многим моделям лотков, упрощает запасы на объекте

Ограничения применения

• Не предназначена для лотков шириной больше 200 мм - не будет плотного контакта
• Не выдерживает значительные динамические нагрузки - не использовать на вибрирующих участках без дополнительной фиксации
• Не подходит для горизонтального крепления - только вертикальные поверхности
• Не применяется в средах с постоянным воздействием кислот, щелочей или морской воды - даже оцинковка имеет предел устойчивости

Примеры использования

• Подвес лотков с силовыми кабелями в серверной комнате
• Фиксация слаботочных каналов в офисных зданиях
• Обустройство кабельных трасс в производственных цехах с контролируемой влажностью
• Монтаж в распределительных пунктах, где нужна быстрая замена или модификация трассы

Практические советы

• Перед монтажом проверьте, чтобы кромка лотка была ровной - искривления мешают плотному защёлкиванию
• При использовании нескольких направляющих подряд - выравнивайте их по уровню, чтобы лоток не перекашивался
• Для длинных трасс (более 3 метров) добавьте промежуточные опоры - даже при малой нагрузке прогиб может возникнуть
• Артикул bmt1020 часто заказывают параллельно с крепёжными шпильками M6/M8 - убедитесь, что они есть в наличии
• Эта направляющая - часть серии B5 Combitech; другие элементы серии (углы, переходники) совместимы по форме и креплению
