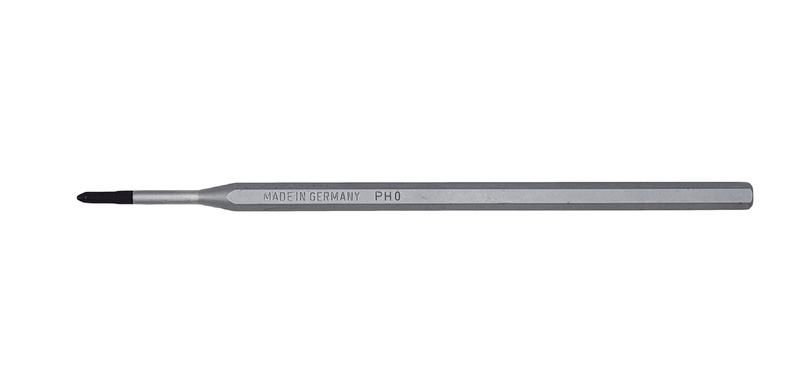

Насадка крестовая для серии Nm PH 0x170 | 10200104 Felo

Насадка крестовая для серии Nm PH 0x170 от Felo предназначена для точного управления крутящим моментом при работе с динамометрическими отвертками. Этот элемент обеспечивает надежную передачу усилия и совместим со стандартными системами завинчивания Phillips PH.

Назначение и область применения

Насадка крестовая для серии Nm PH 0x170 используется исключительно с динамометрическими отвертками для контроля момента затяжки в пределах 0,6–1,5 Нм. Подходит для работ, где важна точность и повторяемость усилия: сборка электроники, медицинское оборудование, прецизионная механика, автомобильная и авиационная промышленность.

Технические характеристики

• Тип наконечника: PH 0 - минимальный размер для мелких винтов
• Тип системы завинчивания: Phillips PH - классическая крестообразная форма
• Присоединительный размер: 1/4 дюйма - стандартный интерфейс для большинства динамометрических отверток
• Длина стержня: 170 мм - оптимальна для доступа в труднодоступные зоны
• Материал стержня: хром-молибден-ванадиевая сталь - высокая прочность и усталостная выносливость
• Магнитные свойства: немагнитный - безопасен для работы рядом с чувствительной электроникой и магниточувствительными устройствами
• Закалка: в масле - повышает долговечность и снижает риск деформации при нагрузках

Совместимость и монтаж

Насадка крестовая для серии Nm PH 0x170 имеет цилиндрический хвостовик 1/4 дюйма и фиксируется в патроне динамометрической отвертки стандартным способом - через зажимной механизм или быстрозажимную муфту. Убедитесь, что патрон отвертки рассчитан на рабочий момент до 1,5 Нм. Не используйте насадку с обычными электроотвертками - она не предназначена для ручного или бесконтрольного вращения.

Безопасность и стандарты

Изделие соответствует требованиям к точности и прочности для инструментов, применяемых в контролируемой сборке. Материал стержня соответствует DIN EN ISO 9875 для инструментальной стали. Отсутствие магнитных свойств делает её подходящей для использования в средах с повышенными требованиями к электромагнитной совместимости.

Преимущества

• Высокая точность за счет жесткой конструкции и минимизации люфта
• Стойкость к износу благодаря термической обработке в масле
• Чёрный наконечник обеспечивает визуальное отличие от других типов и снижает вероятность перепутывания
• Подходит для многократных циклов затяжки без потери характеристик

Ограничения применения

• Не применяйте для моментов выше 1,5 Нм - возможна потеря калибровки или повреждение отвертки
• Не использовать с крупными винтами - размер PH 0 слишком мал для болтов M4 и более
• Не допускается ударное воздействие - насадка не предназначена для удара или импульсного действия
• Не рекомендуется для влажных или агрессивных сред - материал не покрыт антикоррозийным слоем

Примеры использования

• Сборка плат микроконтроллеров и печатных плат
• Фиксация крышек корпусов медицинских приборов
• Установка крепежа в автопилотах и бортовой электронике самолётов
• Монтаж компонентов в тонком оборудовании (часы, камеры, датчики)

Практические советы

• Перед установкой проверьте соответствие размера шлица PH 0 головке винта - даже небольшое расхождение вызывает проскальзывание и повреждение резьбы
• Храните насадку отдельно от других инструментов - чтобы избежать повреждений наконечника
• Проверяйте состояние наконечника после каждого сотого цикла - при появлении забоин или округления граней замените изделие
• Учитывайте длину 170 мм при планировании доступа - длинный стержень требует прямого положения инструмента, искривление снижает точность
