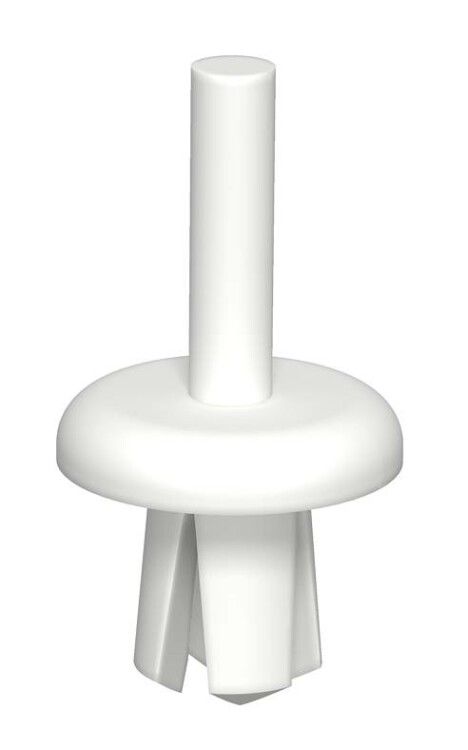

Клепка канала насечная VK d4.5мм KSN1 свет.сер. OBO 6178520 Bettermann

Насечная клепка канала VK/O 4,5 мм, светло-серый (KSN1) от OBO BETTERMANN - это компактный крепёжный элемент для фиксации проводов и кабельных каналов на поверхности из металла, пластика или других жестких материалов. Артикул KSN1 обеспечивает надёжное соединение без сверления резьбы, что ускоряет монтаж и снижает риск повреждения основания.

Назначение и область применения

Насечная клепка KSN1 предназначена для крепления кабельных каналов, планок, кронштейнов и других элементов внутри распределительных щитов, на панелях оборудования или в электромонтажных коробках. Подходит для систем, где требуется быстрая установка без предварительной нарезки резьбы. Часто используется в промышленной автоматизации, энергетике и объектах ЖКХ.

Технические характеристики

• Диаметр отверстия: 4,5 мм - требует подготовки отверстия именно такого размера для правильной установки;
• Материал: полипропилен - устойчив к химическим воздействиям, не проводит ток, не ржавеет;
• Цвет: светло-серый - соответствует цветовой гамме большинства кабельных систем OBO;
• Общая толщина фиксируемой стенки: 2,2–4 мм - оптимальный диапазон для плотного зацепления;
• Покрытие: отсутствует - не требует антикоррозийной защиты, не влияет на электробезопасность;
• Артикул: KSN1 - совместим с инструментом KNW1 для монтажа.

Совместимость и монтаж

Насечная клепка KSN1 работает исключительно с клепальным инструментом KNW1. Без него установка невозможна. Инструмент создаёт радиальное давление, которое деформирует стенки клепки и зажимает материал между ней и поверхностью. Установка выполняется в подготовленное отверстие Ø4,5 мм. После вставки клепки и активации инструмента она фиксируется механически - без винтов, гаек или клея.

Безопасность и стандарты

Изделие изготовлено из самозагасающего полипропилена, соответствует требованиям безопасности для электроустановок. Не содержит металлических частей - исключает риск замыкания. Соответствует нормам IEC 60670 для неметаллических крепёжных элементов. Применяется в системах, не подлежащих заземлению.

Преимущества

• Не требует сверления резьбы - экономит время и не ослабляет основание;
• Устойчив к влаге, маслам и агрессивным средам благодаря полипропилену;
• Легко отличить от металлических аналогов - визуально и по весу;
• Подходит для многократного демонтажа без потери прочности крепления;
• Совместим с сериями кабельных каналов OBO Bettermann - образует единую систему.

Ограничения применения

• Не применяется в местах с ударными нагрузками или вибрацией выше среднего уровня - возможен вырыв;
• Не подходит для толщин материала менее 2,2 мм и более 4 мм - крепление будет слабым или невозможно;
• Запрещено использовать в качестве крепления для токоведущих частей - не является проводником и не предназначен для заземления;
• Работает только с инструментом KNW1 - другие клепальные устройства не обеспечивают нужную силу и форму деформации.

Примеры использования

• Фиксация пластикового кабельного канала на внутренней стенке распределительного шкафа;
• Крепление кронштейна для монтажа модульного оборудования в щите управления;
• Удержание бандажа или кабельного стяга на металлическом корпусе станка;
• Установка маркировочных этикеток или держателей на панели с толщиной 3 мм.

Практические советы

• Перед монтажом проверьте толщину материала - используйте микрометр или штангенциркуль; если толщина вне диапазона 2,2–4 мм, выберите другую клепку;
• Сверлите отверстие точно Ø4,5 мм - даже небольшое отклонение снижает прочность крепления;
• Используйте только оригинальный инструмент KNW1 - сторонние аналоги могут не полностью задействовать механизм фиксации;
• При работе в условиях повышенной запылённости - протирайте отверстие перед установкой, чтобы избежать попадания частиц под клепку;
• KSN1 можно применять в холодных помещениях - полипропилен сохраняет эластичность до –20 C.
