Настенный держатель 134x110x102 (WBDHE 41 A2) | 1123195 OBO Bettermann

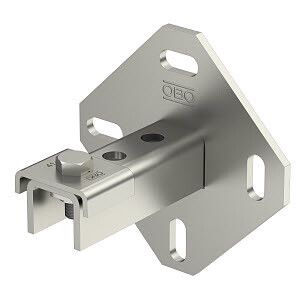

Настенный держатель WBDHE 41 V2A от OBO Bettermann (артикул 1123195) - это металлический кронштейн для фиксации медных проводников на вертикальных поверхностях. Его универсальный размер и материал обеспечивают долговечность и точную установку в системах распределения электроэнергии.

Назначение и область применения

Настенный держатель WBDHE 41 V2A используется для механического закрепления медных проводников на стенах, перегородках и других вертикальных поверхностях. Подходит для прокладки силовых и слаботочных трасс внутри помещений. Применяется в системах, где требуется надёжная фиксация жил без передачи нагрузки на сам проводник - например, в промышленных щитовых, цехах, лабораториях и объектах ЖКХ.

Технические характеристики

• Размеры: 134 × 110 × 102 мм - стандартизированный формат для совместимости с U-профилем
• Материал: нержавеющая сталь (V2A - марка 1.4301/ AISI 304)
• Тип изделия: монтажный кронштейн
• Покрытие: необработанная поверхность - без антикоррозийного или декоративного слоя
• Обозначение производителя: WBDHE 41 V2A
• Артикул: 1123195

Совместимость и монтаж

Держатель рассчитан на использование с U-профилем - он служит элементом крепления между профилем и стеной. Устанавливается с помощью стандартных болтов и гаек, которые входят в комплект или приобретаются отдельно. Монтируется на бетон, кирпич, гипсокартон (с подходящими анкерами) и другие плотные основания. Для пластиковых или хрупких поверхностей требуются усиленные крепёжные решения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности, исключающим проведение тока через корпус - оно является исключительно механическим креплением. Произведено в рамках системы VBS (OBO Bettermann), которая обеспечивает соответствие европейским нормам для монтажа электротехнических систем. Нержавеющая сталь V2A не создаёт гальванических пар с медью, что предотвращает электрохимическую коррозию.

Преимущества

• Высокая стойкость к коррозии благодаря материалу V2A - срок службы до 25 лет в условиях средней влажности
• Стандартизованные размеры упрощают замену и сборку в уже существующих системах
• Отсутствие покрытия позволяет использовать держатель там, где важна чистота контакта с другими элементами (например, при заземлении)
• Универсальная совместимость с любыми типами настенных покрытий при правильном выборе крепежа

Ограничения применения

• Не предназначены для крепления алюминиевых проводников - возможна электрохимическая реакция с медью
• Не рекомендован для открытых внешних площадок без защиты от осадков - хотя сталь устойчива, отсутствие покрытия снижает долговечность при постоянном воздействии воды
• Не поддерживает высокую динамическую нагрузку - не применяется для крепления тяжёлых оборудования или вибрирующих устройств
• Требует обязательного использования изолирующих прокладок при монтаже рядом с токоведущими частями

Примеры использования

• Фиксация медных шин в распределительных щитах на заводах
• Подвеска кабельных трасс в производственных помещениях с высокой влажностью
• Монтаж заземляющих проводников в медицинских учреждениях
• Установка в системах автоматизации, где нужна чистая, неокрашенная металлическая база

Практические советы

• Перед монтажом проверьте посадочную глубину - размер 102 мм по глубине требует минимум 80–90 мм свободного пространства за стеной
• Для крепления к гипсокартону используйте специальные анкеры типа “бабочка” или металлические дюбели с увеличенной несущей способностью
• Если планируете заземление через держатель - убедитесь, что контакт с поверхностью стены обеспечен (не забудьте удалить краску или штукатурку под местом крепления)
• Не используйте этот держатель как опору для веса самого кабеля - он лишь фиксирует положение, а нагрузку берут на себя U-профили или направляющие
• Запасайте аналогичные детали при крупных проектах - партии могут отличаться по цвету или микроструктуре стали, хотя функционально они одинаковы
