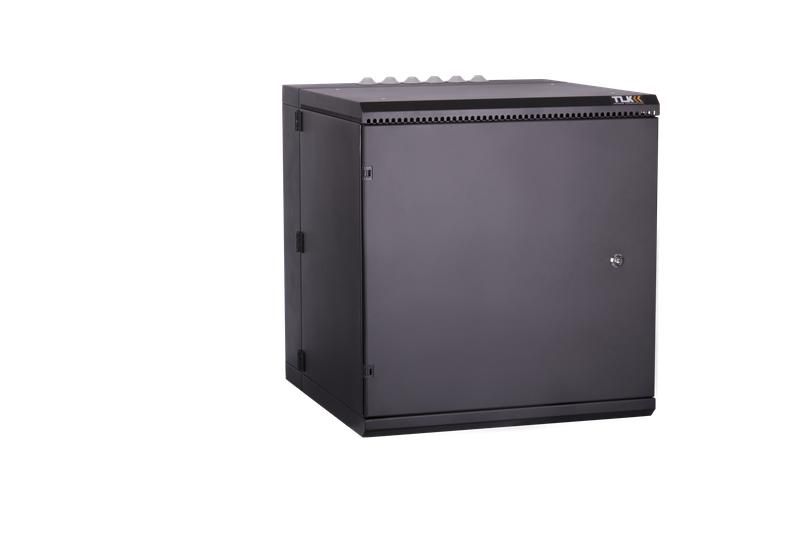

Настенный двухсекционный шкаф 19'', 6U, металлическая дверь, промышленный, степень защиты IP55, Ш600хВ370хГ600мм, черный. - ЭКО34225 TLK TWM-066060-M-BK

Шкаф двухсекционный 19 дюймов 6U IP55 Ш600хВ370хГ600мм черный от TLK — надежное настенное решение для размещения телекоммуникационного и слаботочного оборудования в условиях высокой запыленности, влажности или риска механических повреждений. Артикул twm-066060-m-bk обеспечивает компактную, защищенную и удобную для обслуживания конструкцию с двумя секциями и пассивной вентиляцией.

Назначение и область применения

Шкаф двухсекционный 19 дюймов 6U IP55 Ш600хВ370хГ600мм черный предназначен для установки в помещениях с агрессивной средой: промышленные цеха, насосные станции, улицы, технические помещения с высокой влажностью или пылью. Подходит для размещения коммутационных устройств, модулей связи, контроллеров, источников питания и других малогабаритных приборов. Особенно эффективен там, где невозможно использовать напольные шкафы — ограниченное пространство, необходимость быстрого доступа к задним панелям оборудования.

Технические характеристики

• Размеры: 600×370×600 мм (Ш×В×Г)
• Полезная глубина: 540 мм — позволяет разместить устройства с глубиной до этого значения
• Высота: 6U (стандарт 19 дюймов)
• Материал корпуса: сталь с порошковым покрытием — устойчиво к коррозии и механическим воздействиям
• Степень защиты: IP55 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды с любого направления
• Тип вентиляции: пассивная — два вентиляционных проема со сменными фильтрами; возможно доработать принудительной вентиляцией
• Масса оборудования: максимальная нагрузка — 75 кг равномерно распределенной массы
• Цвет: черный
• Фиксация: настенный монтаж через отверстия в неподвижной секции
• Заземление: все токопроводящие части соединены между собой и готовы к подключению к внешнему контуру заземления

Совместимость и монтаж

Шкаф соответствует стандарту IEC 297 / ГОСТ 28601-90 (19-дюймовая система). Внутри предусмотрены:

• Две пары регулируемых по глубине монтажных направляющих 19” — подходят для установки серверных стоек, коммутаторов, маршрутизаторов
• Стационарные планки на неподвижной секции — для крепления DIN-реек, силовых модулей, автоматических выключателей
• Гермовводы вверху и внизу неподвижной секции — для ввода/вывода кабелей с сохранением степени защиты IP55
• Передняя дверь с замком — обеспечивает безопасность и предотвращает несанкционированный доступ

Установка выполняется на прочную вертикальную поверхность (бетон, кирпич, металл). Отступ от пола рекомендуется минимум 15 см для свободного воздухообмена. Все крепежные отверстия уже просверлены — достаточно выбрать место и закрепить болтами.

Безопасность и стандарты

• Защита по ГОСТ 14254-96 (эквивалент МЭК 529-89): IP55
• Заземление всех металлических элементов — соответствие требованиям безопасности при работе с электрооборудованием
• Порошковое покрытие — антикоррозийное, ударопрочное, не содержит свинца и токсичных растворителей
• Фальш-крыша и уплотнители по всем контурам — гарантируют герметичность даже при длительной эксплуатации

Преимущества

• Двухсекционная конструкция — неподвижная часть для жесткого крепления, поворотная — открывается до 90°, давая доступ ко всей задней стороне оборудования без демонтажа
• Сменные воздушные фильтры — легко заменяются, продлевают срок службы чувствительных компонентов
• Поддержка принудительной вентиляции — можно установить вентиляторный блок в потолочный проем при необходимости активного охлаждения
• Интегрированная система уплотнений — исключает проникновение влаги и пыли даже при перепадах температур
• Готовый к установке вид — сборка завершена на производстве, не требует дополнительной сборки

Ограничения применения

• Не предназначен для постоянного нахождения под прямыми струями воды — IP55 не обеспечивает полной гидроизоляции
• Не подходит для помещений с взрывоопасной средой — отсутствует взрывозащита (Ex-класс)
• Максимальная нагрузка 75 кг — не следует перегружать шкаф тяжелыми силовыми блоками без расчета распределения веса
• Пассивная вентиляция недостаточна при мощных тепловыделениях (>300 Вт) — требуется дополнительное охлаждение
• Не рассчитан на монтаж в условиях постоянной вибрации выше нормы — хотя имеет повышенную устойчивость, не является специализированным виброзащитным решением

Примеры использования

• Телекоммуникационный пункт на улице — размещение оптоволоконных терминалов и SFP-модулей
• Производственный участок — управление датчиками, PLC-контроллерами, реле
• ЖКХ и насосные станции — контроль уровня, управления насосами, интерфейсы связи
• Объекты энергетики — резервные источники питания, модули АСКУЭ
• Логистические центры — точки сбора данных с RFID-сканеров и камер наблюдения

Практические советы

• При планировании размещения оборудования — учитывайте, что полезная глубина 540 мм не включает толщину двери и боковых стенок. Убедитесь, что ваше устройство не выступает за заднюю границу шкафа после установки.
• Для долгой работы фильтров — проверяйте их каждые 3–6 месяцев, особенно в пыльных условиях. Запасные фильтры заказываются отдельно.
• При использовании принудительной вентиляции — выбирайте вентиляторы с уровнем шума ≤35 дБ, чтобы не нарушать условия рабочего пространства.
• При подключении заземления — используйте медный провод сечением ≥2,5 мм² и надежно затяните контакт на шине внутри шкафа.
• Артикул twm-066060-m-bk совместим с любыми 19" монтажными рамками и DIN-рейками стандарта. Перед покупкой оборудования проверьте его габариты против указанных в характеристиках.
