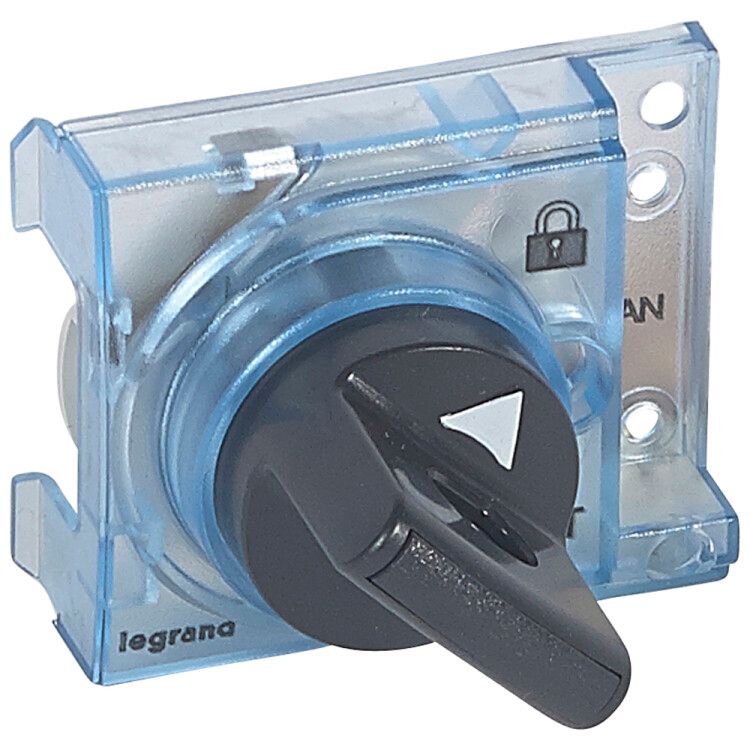

Замок навесной электродвигательного привода (установка сбоку) для DPX3 - 421067 Legrand

Замок навесной для электродвигательного привода DPX3 боковой установки — это устройство безопасности, предназначенное для фиксации и блокировки привода DPX3 в выключенном состоянии, предотвращая случайный запуск оборудования. Продукт от Legrand Euro выполнен в рамках серии DPX3 и соответствует требованиям промышленной автоматизации.

Назначение и область применения

Замок используется для механической блокировки поворотной ручки электродвигательного привода DPX3 при проведении техобслуживания, ремонта или планового отключения. Устройство обеспечивает безопасную изоляцию энергоустановки по принципу LOTO (Lock Out – Tag Out). Подходит для промышленных объектов: цехов, насосных станций, конвейерных линий, где требуется надёжная блокировка управления двигателем.

Технические характеристики

• Тип изделия: навесной замок
• Тип замка: карабин — позволяет легко захватывать и удерживать ручку привода
• Наличие блокировки: да — ключом можно заблокировать положение замка в закрытом состоянии
• Тип ручки: поворотная — совместим с механизмом DPX3, требующим поворота на 90° для включения/выключения
• Тип рукоятки: перекидная — замок фиксирует ручку в любом из двух крайних положений (включено / выключено)
• Тип закрытия: прочее — специализированная система захвата, адаптированная под профиль ручки DPX3
• Материал корпуса: ударопрочный пластик с металлическими элементами
• Ключевой комплект: один ключ на замок (не сменяемый)

Совместимость и монтаж

Замок навесной для электродвигательного привода DPX3 боковой установки совместим исключительно с приводами серии DPX3 от Legrand, имеющими боковое расположение ручки. Монтаж не требует инструментов: достаточно зацепить карабин за выступ ручки и повернуть замок до щелчка. Для блокировки вставьте ключ и поверните его на 90° — после этого ручка привода будет жестко зафиксирована. Ключ остаётся в замке во время блокировки — это обязательное условие для соблюдения правил LOTO.

Безопасность и стандарты

Устройство соответствует принципам промышленной безопасности ISO 14118 и OSHA Lockout-Tagout. Конструкция гарантирует, что привод невозможно включить без удаления ключа, который должен находиться у ответственного лица. Нет сертификата IP — не предназначена для работы в условиях повышенной влажности или пыли вне шкафа.

Преимущества

• Простой и быстрый монтаж без сверления или крепления
• Физическая невозможность включения привода при заблокированном замке
• Цветовая индикация (обычно красный) — визуальное определение состояния блокировки
• Специальная форма карабина минимизирует риск соскальзывания с ручки
• Интеграция в систему управления безопасностью компании через цветовые ключи и учет

Ограничения применения

• Не подходит для других типов приводов — даже аналогичных моделей от Legrand, если они не из серии DPX3
• Не рассчитан на внешнюю установку — не имеет защиты от воды и пыли
• Работает только с поворотными ручками; несовместим с кнопочными или рычажными системами
• Ключ нельзя заменить — потеря ключа требует замены всего замка
• Не применяется в качестве основного замка для распределительных щитов — только для привода DPX3

Примеры использования

• Блокировка двигателя насосной станции перед заменой уплотнений
• Фиксация привода на конвейере во время обслуживания роликов
• Остановка транспортера в цехе для проведения проверки датчиков
• Использование в многоключевых системах LOTO — каждый работник оставляет свой ключ в замке

Практические советы

• Перед установкой убедитесь, что ручка привода DPX3 находится в положении “Выкл.” — иначе замок не защёлкнется
• Проверяйте целостность карабина перед каждым использованием — трещины или деформации снижают надёжность
• Храните ключи в специально отведённом месте с учётом номера замка — рекомендуется использовать бирки с маркировкой 421067
• Не используйте замок в паре с другими типами замков на одной ручке — это может вызвать механическую нагрузку и поломку
• При работе в команде — применяйте цветные ключи и протоколы, чтобы избежать путаницы между операторами
