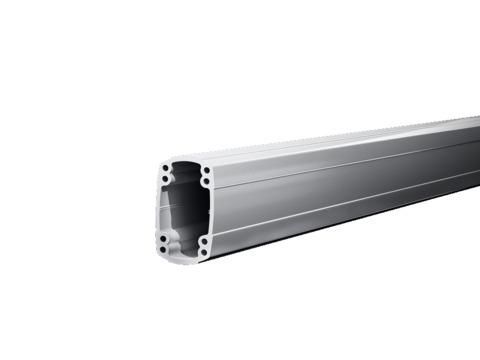

Профиль несущий закрытый 1000мм CP 180 Rittal 6218100

Несущий профиль закрытый 1000 мм система 180 от Rittal - элемент сборной металлоконструкции из алюминия, предназначенный для формирования жестких рам и опорных оснований в системах автоматизации и корпусной техники. Артикул 6218100 соответствует серии CP и используется там, где важна точность монтажа, легкий вес и устойчивость к коррозии.

Назначение и область применения

Несущий профиль закрытый 1000 мм система 180 применяется для создания прочных каркасов в шкафах управления, станках, конвейерах и других промышленных установках. Его замкнутая форма обеспечивает высокую жесткость на изгиб и кручение, что делает его идеальным для нагрузок, требующих стабильности без дополнительного усиления. Профиль входит в состав системы CP от Rittal - стандартизированной решётки для модульной сборки оборудования.

Технические характеристики

• Длина: 1000 мм
• Материал: алюминий - легкий, коррозионностойкий, легко обрабатываемый
• Цвет: RAL 7035 (серый камень) - устойчивый к выцветанию, совместим с другими компонентами серии CP
• Тип: закрытый профиль - герметичная структура без открытых каналов
• Гарантия: 18 месяцев

Совместимость и монтаж

Произведён в соответствии со стандартами серии CP, поэтому полностью совместим с крепежом, фланцами, угловыми соединителями и другим оборудованием этой же системы. Монтаж осуществляется с помощью болтов M6/M8 через предварительно просверленные отверстия - не требуется сварка. Для соединения нескольких профилей используются специальные соединители Rittal, обеспечивающие точную геометрию сборки. Учитывайте посадочные размеры: внутренние канавки рассчитаны под стандартные крепёжные элементы серии CP.

Безопасность и стандарты

Изделие изготовлено из анодированного алюминия, не содержит токсичных покрытий и соответствует требованиям безопасности EN 60204-1 для электрооборудования. Несущий профиль закрытый 1000 мм система 180 не проводит электричество, безопасен при работе рядом с токоведущими частями.

Преимущества

• Высокая жесткость за счёт замкнутого сечения - меньше деформаций под нагрузкой
• Легкость материала - удобство транспортировки и монтажа
• Стандартизация системы CP - возможность комбинировать с тысячами компонентов без адаптеров
• Устойчивость к коррозии - долгий срок службы даже во влажной среде
• Чистый внешний вид - цвет RAL 7035 не требует окраски после монтажа

Ограничения применения

Не предназначен для использования вне помещений без защиты от прямого воздействия осадков - хотя материал коррозионностойкий, открытым участкам профиля не обеспечена полная герметизация. Также не рекомендуется применять в условиях постоянных ударных нагрузок выше 100 Нм - возможна пластическая деформация. Не является теплоизоляционным элементом - при необходимости термоизоляции следует использовать дополнительные вставки.

Примеры использования

• Рамы для шкафов управления Rittal
• Основание для крепления частей автоматических линий
• Каркасы для монтажа панелей HMI и распределительных устройств
• Подвесные конструкции для кабельных трасс внутри цехов

Практические советы

• Перед монтажом проверьте, чтобы все отверстия в профиле были чистыми - засоры снижают надёжность крепления
• При нарезке профиля до нужной длины используйте пилу с мелким зубом - избежите заусенцев на кромках
• Для длинных конструкций (более 2 метров) добавляйте промежуточные опоры - прогиб может возникнуть даже при малых нагрузках
• Сохраняйте оригинальные упаковки - они содержат маркировку и гарантируют соответствие серийному номеру
• Закупайте запасные части (уголки, крепеж) сразу - совместимые детали серии CP имеют ограниченный срок выпуска
