Независимый расцепитель 100-160 AC380 В (левый) PRO.KVANT | KVA000073 Контактор (Legrand)

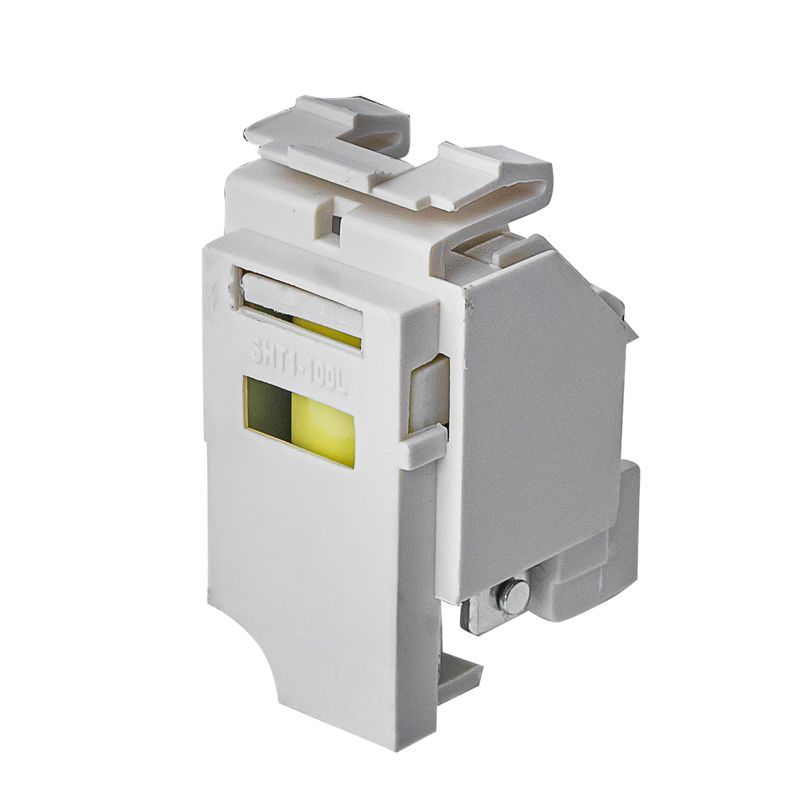

Расцепитель независимый 100-160 AC380 В (левый) от бренда Контактор Ульяновск - устройство для дистанционного отключения автомата при аварийной ситуации. Применяется в системах управления и защиты электрооборудования, особенно там, где требуется быстрое отключение без физического доступа к выключателю. Артикул kva000073 соответствует серии PRO.KV ACC.

Назначение и область применения

Расцепитель независимый 100-160 AC380 В (левый) предназначен для мгновенного размыкания автоматического выключателя по команде из удалённой точки. Он не контролирует ток или температуру - просто реагирует на сигнал включения катушки. Подходит для установки в щитах управления, на производстве, в энергообъектах, где важно обеспечить безопасное отключение оборудования дистанционно - например, при срабатывании системы пожарной сигнализации, аварийной кнопки или внешнего контроллера.

Технические характеристики

• Напряжение срабатывания: 380 В переменного тока (AC)
• Тип исполнения: левосторонний (монтаж слева от автомата)
• Совместим с автоматическими выключателями серии 100–160 А
• Катушка отключения работает только при подаче напряжения; после срабатывания питание автоматически отключается через вспомогательные контакты
• Не предназначена для работы при постоянном токе - только переменный ток 380 В

Совместимость и монтаж

Расцепитель независимый 100-160 AC380 В (левый) устанавливается на автоматические выключатели с габаритными размерами, совпадающими с сериями 100–160 А. Монтаж возможен только на левой стороне корпуса выключателя - правосторонние модели не подходят. Для подключения используйте провода сечением до 2,5 мм2. Обязательно проверьте соответствие посадочного места перед установкой - не все автоматы поддерживают этот тип расцепителей. После монтажа протестируйте работу: подайте 380 В на вход расцепителя - выключатель должен немедленно отключиться.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для расцепителей независимого типа. Конструкция исключает самопроизвольное срабатывание - катушка активируется только при наличии внешнего сигнала. Отключение питания катушки после срабатывания предотвращает перегрев и повышает надёжность.

Преимущества

• Мгновенное отключение - время срабатывания менее 20 мс
• Автоматическое отключение питания катушки снижает риск перегрузки и увеличивает срок службы
• Левостороннее исполнение позволяет компактно размещать устройства в плотных щитах
• Интеграция с вспомогательными контактами автомата обеспечивает обратную связь о состоянии цепи

Ограничения применения

• Не работает при напряжении ниже 85 % от номинала (не менее 323 В)
• Нельзя использовать с автоматами других серий - только 100–160 А
• Не подходит для постоянного тока - даже 24 В DC не вызовут срабатывания
• Не является средством защиты от перегрузки или КЗ - требует наличия основного автомата
• Не рассчитан на частое включение/выключение - рекомендованная частота не более 10 раз в час

Примеры использования

• Отключение станка при срабатывании аварийной кнопки на пульте управления
• Выключение группы освещения или оборудования при пожарной сигнализации
• Дистанционное отключение конвейера из центрального пункта управления
• Интеграция в систему SCADA для удалённого контроля состояния цепи

Практические советы

• Перед заменой старого расцепителя сверьте номер артикула kva000073 и тип монтажа - левый/правый не взаимозаменяемы
• Подключайте питание к расцепителю через отдельный автомат - так проще диагностировать отказ
• Проверяйте целостность вспомогательных контактов мультиметром - они часто выходят из строя при частых коммутациях
• Если система требует нескольких расцепителей - убедитесь, что все они одного типа и напряжения (380 В AC)
• Не закрывайте расцепитель герметичной крышкой - он нуждается в вентиляции для отвода тепла от катушки
