Независимый расцепитель 100-160 DC110 В (правый) PRO.KVANT | KVA000076 Контактор (Legrand)

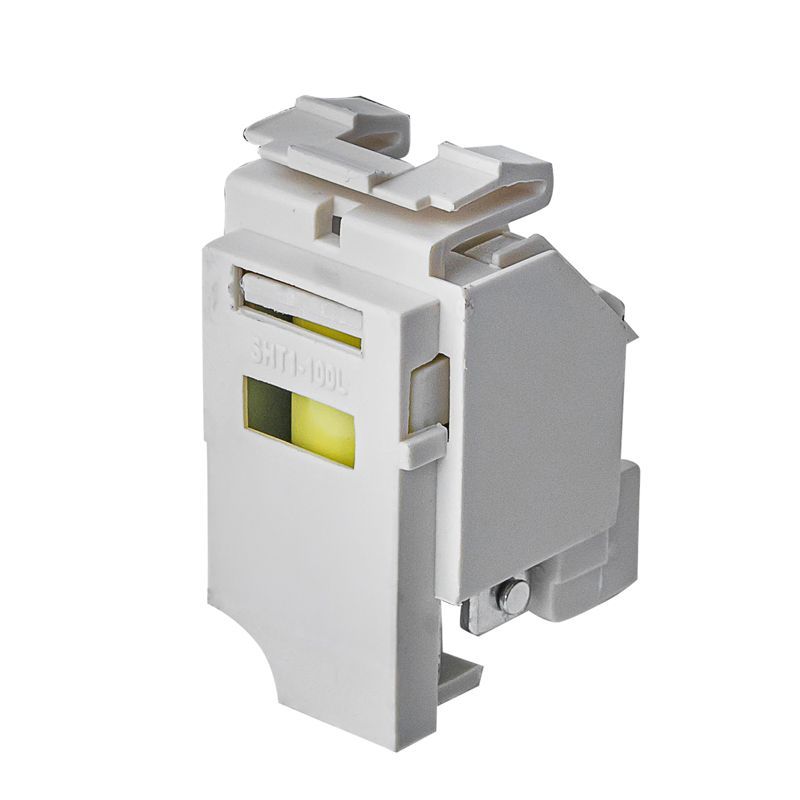

Расцепитель независимый 100-160 DC110 В (правый) от бренда Контактор Ульяновск - устройство для дистанционного отключения автоматических выключателей при подаче сигнала на катушку. Артикул kva000076 предназначен для систем управления, где требуется быстрое и надёжное отключение нагрузки вне зависимости от положения рукоятки выключателя.

Назначение и область применения

Расцепитель независимый 100-160 DC110 В (правый) используется для удалённого отключения автомата при возникновении аварийной ситуации или по команде системы управления. Он не влияет на работу самого выключателя - активируется только при подаче напряжения на катушку. Применяется в системах автоматизации, на промышленном оборудовании, в щитах управления, где важно обеспечить безопасное отключение без физического доступа к аппарату.

Технические характеристики

• Тип: независимый расцепитель
• Напряжение срабатывания: 110 В постоянного тока (DC)
• Совместим с автоматическими выключателями серии 100–160 А
• Место установки: правостороннее (при взгляде спереди на выключатель)
• Подключение: через контактную группу, встроенную в корпус выключателя
• Питание: только постоянный ток - не работает от переменного

Совместимость и монтаж

Расцепитель независимый 100-160 DC110 В (правый) устанавливается на автоматические выключатели, соответствующие габаритным размерам серии 100–160 А. Совместим с модульными выключателями, имеющими специальный крепёжный шток справа. Монтаж выполняется путём защёлкивания на направляющие выключателя - без инструментов. После установки подключаются провода к клеммам расцепителя: +110 В DC и −110 В DC. Обязательно проверьте полярность - неверное подключение не вызовет срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной безопасности для промышленного оборудования. Произведено в рамках серийного производства PRO.KV ACC, что гарантирует соответствие внутренним стандартам группы Legrand. Сертификация по ГОСТ Р 50030.2 и IEC 60947-2 подтверждает надёжность работы в условиях повышенной вибрации и температурных колебаний.

Преимущества

• Мгновенное отключение - время срабатывания менее 20 мс
• Автоматическое отключение питания катушки после размыкания контактов - предотвращает перегрев
• Правосторонняя компоновка позволяет использовать в плотных щитах с ограниченным пространством слева
• Не требует внешнего источника питания - работает от уже установленной цепи управления

Ограничения применения

• Не совместим с выключателями других серий (например, 63 А или 250 А)
• Работает только при наличии 110 В постоянного тока - нельзя заменить на переменный
• Не предназначена для частых циклов включения/выключения - рекомендованная частота до 10 раз в час
• Не следует применять в средах с высокой влажностью без защиты IP65 и выше - сам расцепитель не имеет степени защиты

Примеры использования

• Отключение станка по сигналу от системы безопасности (дверь открыта)
• Аварийное отключение конвейера при сработавшем датчике перегрузки
• Интеграция в систему SCADA для дистанционного отключения участка сети
• Выключение электрооборудования при пожарной тревоге через центральную панель

Практические советы

• Перед монтажом убедитесь, что ваш автоматический выключатель имеет правую посадочную площадку - иначе расцепитель не защёлкнется
• Проверяйте наличие напряжения 110 В DC перед запуском - недостаточное напряжение приведёт к отказу срабатывания
• Не используйте удлинители или переходники для подключения катушки - увеличивает риск потерь напряжения
• При использовании в составе комплексной системы учтите, что расцепитель не является защитой от перегрузки - он лишь исполнительный элемент
• Запасной расцепитель kva000076 храните в сухом месте - влага снижает срок службы изоляции катушки
