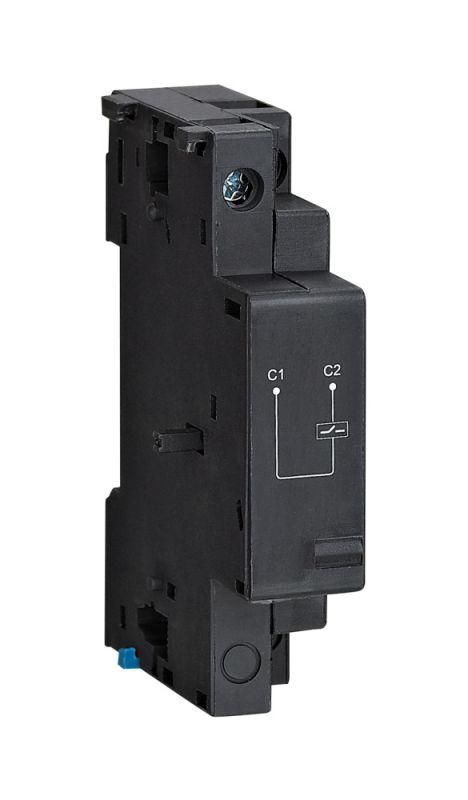

НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ GM2 380-400V | GMAS380 Systeme Electric APC

Расцепитель независимый GM2/GM3 380-400V от бренда Systeme Electric - устройство для дистанционного отключения автоматических выключателей серии SystemePact GM2. Артикул gmas380 позволяет управлять питанием цепей издалека, что особенно важно в системах автоматизации и безопасности.

Назначение и область применения

Расцепитель независимый GM2/GM3 380-400V используется для удалённого отключения автомата через внешний сигнал - например, с кнопки, таймера, системы АУК или аварийной остановки. Он не влияет на ток нагрузки, а лишь управляет механическим размыканием контактов выключателя. Подходит для промышленных объектов: станков, конвейеров, систем вентиляции, где требуется быстрое и надёжное отключение питания по команде.

Технические характеристики

• Напряжение управления: 380–400 В переменного тока (AC)
• Тип установки: боковая, справа от автомата Series SystemePact GM2
• Совместимость: только с автоматическими выключателями SystemePact GM2
• Не требует внешнего источника питания - работает от сети управления

Совместимость и монтаж

Расцепитель независимый GM2/GM3 380-400V устанавливается исключительно на автоматы серии SystemePact GM2. Монтируется с правой стороны корпуса выключателя - совпадает с местом крепления других модульных компонентов. Для установки необходимо отключить питание, снять крышку выключателя и защёлкнуть расцепитель до характерного щелчка. Кабель управления подключается к клеммам на лицевой стороне устройства - провода должны иметь сечение не менее 0,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям международных норм на коммутационную аппаратуру. Работает в рамках допустимых температур и условий эксплуатации, указанных для серий SystemePact. Не содержит опасных материалов. Устройство не имеет функции самоблокировки - после срабатывания требует ручного возврата рычага автомата в положение «вкл».

Преимущества

• Максимальная надёжность: механическая связь с выключателем исключает отказы из-за потери сигнала
• Простота замены: не требует демонтажа всего шкафа - достаточно отсоединить кабель и снять расцепитель
• Стандартный интерфейс: совместим со всеми типами импульсных и постоянных управляющих сигналов
• Экономия места: занимает одну модульную позицию, не увеличивает габариты шкафа

Ограничения применения

• Не работает с автоматами других серий - даже аналогичными по форме
• Поддерживает только переменный ток 380–400 В - нельзя использовать с постоянным током или другими напряжениями
• Не предназначена для частого включения/выключения - рекомендовано не более 10 операций в минуту
• Не обеспечивает защиту от перегрузки или КЗ - только дистанционное отключение

Примеры использования

• Автоматическое отключение станка при сработке датчика давления
• Аварийное отключение всей линии по кнопке «Стоп» на пульте управления
• Выключение группы освещения по расписанию через контроллер
• Отключение цепи при превышении температуры в помещении

Практические советы

• Перед монтажом проверьте, что ваш автомат именно GM2 - отличить можно по маркировке на передней панели
• При использовании в условиях высокой вибрации закрепите кабель управления хомутиком, чтобы избежать обрыва
• Не используйте расцепитель в качестве основного выключающего устройства - он не рассчитан на частые коммутации
• При замене старого расцепителя на новый gmas380 - сохраняйте полярность подключения управляющих проводов
• Если нужна работа от другого напряжения (например, 24 В DC) - выбирайте другой тип расцепителя, подходящий для SystemePact
