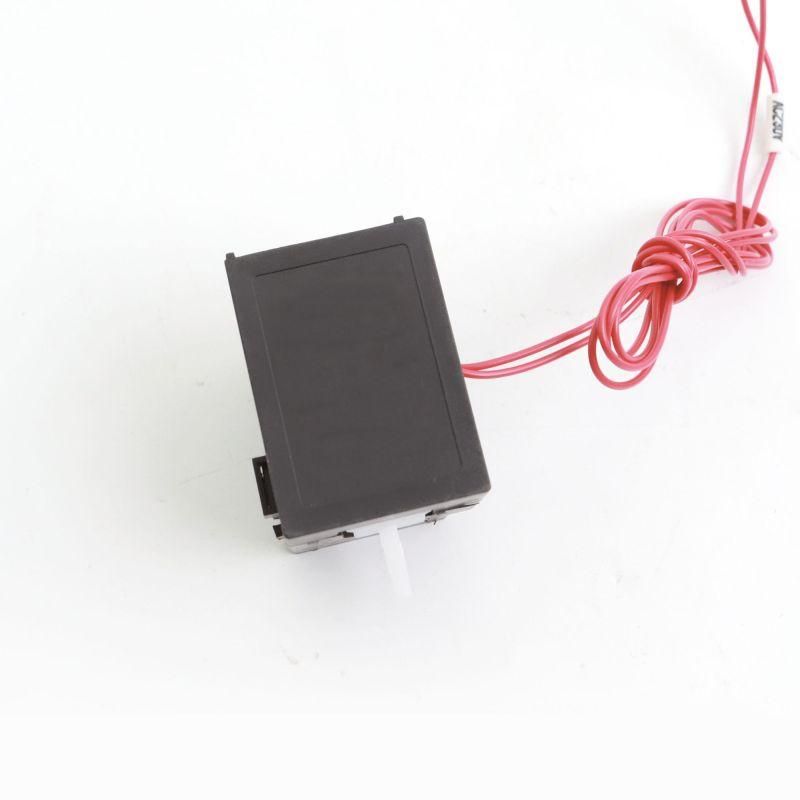

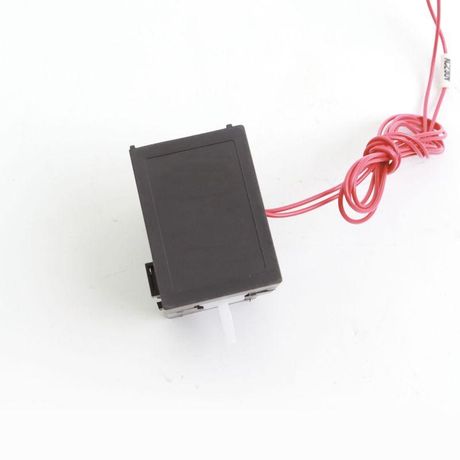

Независимый расцепитель SHT для MGS800/630/400 напряжение AC230 | SHT-MGS800AC230R DKC ДКС

Независимый расцепитель SHT для MGS800/630/400 напряжение AC230 - это устройство для дистанционного отключения автоматических выключателей в литом корпусе серии YON MAX MGS. Приводится в действие при подаче напряжения переменного тока 230 В и используется в системах управления и защиты электрооборудования. Артикул sht-mgs800ac230r соответствует модели, совместимой с выключателями MGS800, MGS630 и MGS400.

Назначение и область применения

Независимый расцепитель SHT для MGS800/630/400 напряжение AC230 позволяет удалённо отключить автоматический выключатель без физического воздействия на рычаг. Это необходимо в системах автоматизации, где требуется быстрое отключение питания по сигналу с пульта, контроллера или системы безопасности. Устройство применяется в промышленных установках: на станках, конвейерах, системах освещения, вентиляции и других объектах, где важна безопасность и возможность дистанционного управления.

Технические характеристики

• Тип компонента: катушка (электромагнитный привод)
• Рабочее напряжение: AC 230 В, 50 Гц
• Совместимость: автоматические выключатели YON MAX MGS800, MGS630, MGS400
• Монтаж: штатный крепёж, совпадает с посадочным местом на корпусе выключателя
• Не требует внешнего источника питания - работает от сети 230 В через собственную катушку

Совместимость и монтаж

Независимый расцепитель SHT для MGS800/630/400 напряжение AC230 устанавливается вместо заглушки на передней панели автоматического выключателя серии YON MAX MGS. Совместим со всеми моделями MGS800, MGS630 и MGS400. Для монтажа достаточно отключить питание, снять заглушку и защёлкнуть расцепитель до щелчка. Клеммы для подключения провода находятся сбоку - доступны после установки. Подключаются два провода: фаза и ноль. Напряжение 230 В подаётся напрямую из цепи управления.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для коммутационной аппаратуры. Произведено компанией DKC (ДКС) в рамках серийной линейки YON MAX MGS, которая прошла испытания на надёжность и соответствие IEC 60947-2. Расцепитель не создаёт помех и не влияет на параметры защиты автомата.

Преимущества

• Простая замена заглушки - не требует доработки корпуса выключателя
• Высокая надёжность срабатывания при подаче напряжения 230 В
• Интеграция в существующие системы управления без изменения схемы силовой части
• Поддерживает работу в условиях промышленной среды - температурный режим и степень защиты соответствуют основному оборудованию

Ограничения применения

• Не работает при отсутствии напряжения 230 В - нельзя использовать с постоянным током или другими уровнями напряжения
• Не предназначены для частых циклов включения/выключения более 10 раз в минуту - возможен перегрев катушки
• Не подходит для установки на автоматы других серий или брендов - только для YON MAX MGS800/630/400
• Не обеспечивает функцию блокировки - только отключение; для блокировки нужен дополнительный механизм

Примеры использования

• Отключение группы оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка по команде с пульта оператора
• Автоматическое отключение при аварийном состоянии в системе управления технологическим процессом
• Обеспечение безопасности при обслуживании - отключение по кнопке “Стоп” вне зоны доступа к выключателю

Практические советы

• Перед установкой проверьте, что автомат MGS800/630/400 полностью обесточен - даже при отключенном контакте есть потенциал на клеммах управления
• Используйте провода сечением не менее 1,5 мм2 для подключения катушки - это снижает риск нагрева и падения напряжения
• Не закрывайте расцепитель герметичными крышками - он не имеет IP-защиты, необходима вентиляция
• При использовании в системах с длительными импульсами (более 1 секунды) убедитесь, что источник питания способен выдерживать нагрузку катушки без просадки
• Артикул sht-mgs800ac230r - единственный подходящий вариант для этой версии. Не используйте другие типы расцепителей - они не совместимы по габаритам и механике
