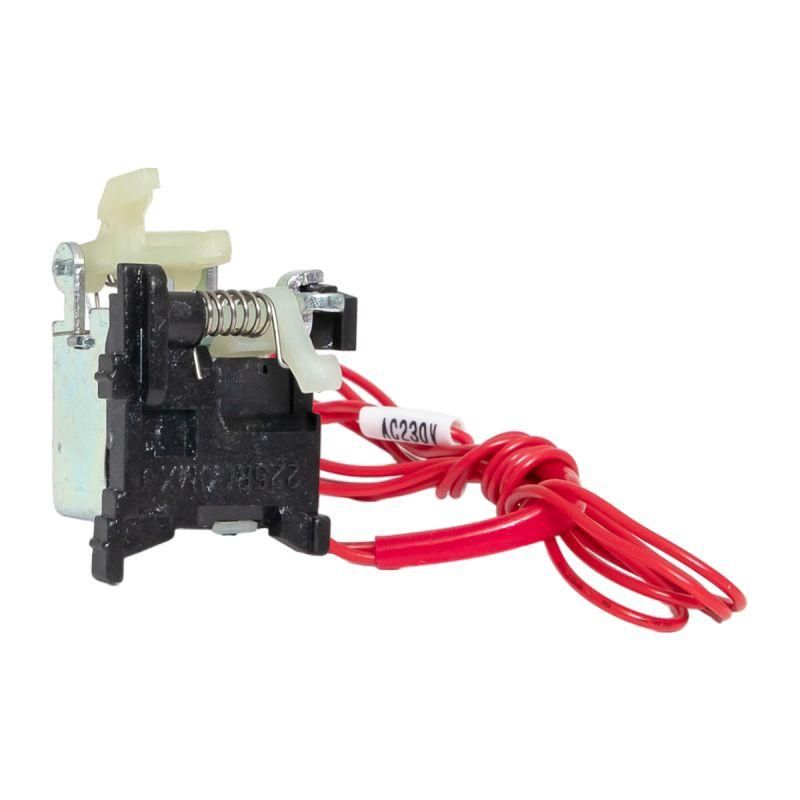

Независимый расцепитель 230В АС с проводами ВА-99М 250 EKF - mccb99m-250-sht-230ac-w

Расцепитель независимый 230В переменного тока с проводами ВА-99М 250 от EKF используется для удалённого отключения автоматических выключателей через внешний сигнал. Артикул mccb99m-250-sht-230ac-w обеспечивает надёжную работу в системах управления энергооборудованием.

Назначение и область применения

Расцепитель независимый ВА-99М 250 применяется для дистанционного отключения автоматического выключателя при подаче напряжения на его катушку. Он не управляет нагрузкой напрямую - лишь сигнализирует выключателю выполнить отключение. Подходит для установки в щитах управления, на производствах, где требуется аварийное или программное отключение цепей - например, на станках, конвейерах, насосных станциях или в системах противопожарной защиты.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 161–254 В - работает при колебаниях сети до +-20% от 230 В
• Подключение: плоский штекерный разъём - позволяет быстро подсоединить провода без инструментов
• Совместимость: да - совпадает с типом расцепителей, используемых в сериях автоматических выключателей EKF

Совместимость и монтаж

Расцепитель ВА-99М 250 устанавливается на автоматические выключатели, имеющие соответствующий механический интерфейс - обычно это модели серии EKF с возможностью подключения внешних устройств. Штекерный разъём подключается прямо к контактам выключателя; перед монтажом проверьте, чтобы посадочная площадка на корпусе выключателя соответствовала форме и габаритам расцепителя. Не требует дополнительного крепления - фиксируется защёлкой. Убедитесь, что провода подведены к питанию только после отключения основной цепи.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок низкого напряжения. Производится компанией EKF в соответствии с внутренними стандартами качества, обеспечивающими долговечность и отказоустойчивость в условиях промышленной эксплуатации. Сертификаты соответствия указаны в документации производителя.

Преимущества

• Быстрое подключение благодаря штекерному разъёму - снижает время монтажа
• Широкий диапазон рабочих напряжений (161–254 В) - стабильно работает даже при просадках в сети
• Не требует внешнего источника постоянного тока - работает от стандартной сети 230 В AC
• Интегрирован в экосистему EKF - легко заменяется аналогичными компонентами из той же серии

Ограничения применения

• Не предназначена для работы при постоянном токе - применение на DC приведёт к выходу из строя
• Не является самостоятельным коммутационным аппаратом - не способна отключать нагрузку без установленного автомата
• Не рассчитана на частые включения/выключения более 10 раз в минуту - риск перегрева катушки
• Не рекомендовано использование во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Автоматическое отключение оборудования при срабатывании системы пожарной сигнализации
• Дистанционное отключение станка по команде PLC в рамках системы автоматизации
• Экстренное отключение по кнопке “Стоп” в щите управления
• Отключение группы потребителей при аварии в одной из ветвей цепи

Практические советы

• Проверяйте соответствие типа расцепителя ВА-99М 250 и модели автоматического выключателя - не все автоматы поддерживают этот тип подключения
• При использовании в условиях высокой запылённости или влаги - дополнительно герметизируйте место соединения
• Не допускайте попадания воды на штекерный разъём - он не имеет защиты IP
• Если выключатель часто отключается по другим причинам - увеличьте период между тестами расцепителя, чтобы продлить срок службы катушки
• Запасной расцепитель ВА-99М 250 лучше хранить в оригинальной упаковке - контакты чувствительны к окислению
