НГ 15 УХЛ1 d15мм с протяжкой морозостойкий (уп.50м) ГОФРОМАТИК zeta42330 Металлорукав в ПВХ изоляции МРПИ ЗЭТА

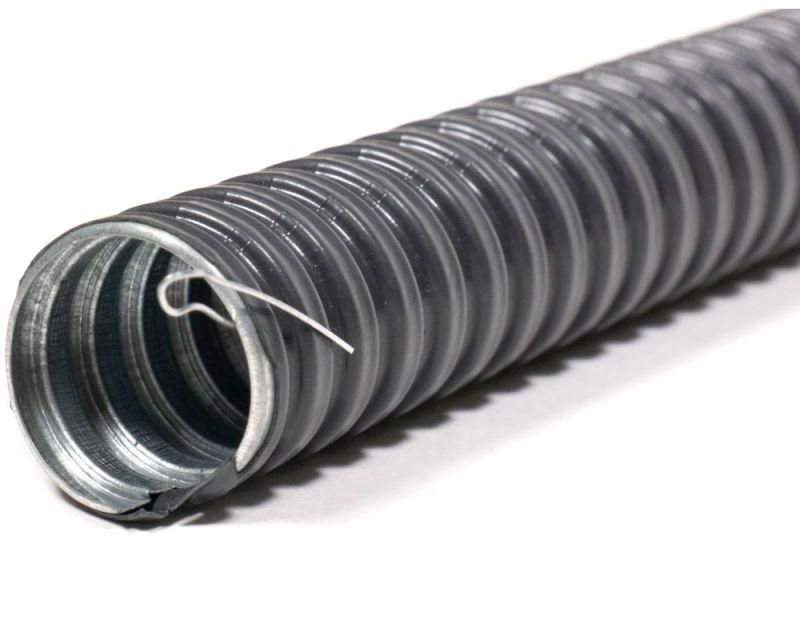

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий 15 мм с протяжкой УХЛ1 от ЗЭТА Новосибирск - это гибкая защищённая труба из оцинкованной стали с ПВХ-оболочкой и встроенной протяжкой, предназначена для прокладки кабелей в условиях экстремальных температур, высокой влажности и механических нагрузок. Артикул zeta42330 подходит для промышленного оборудования, где важна надёжность и долговечность.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий 15 мм с протяжкой УХЛ1 используется для защиты кабелей от повреждений, влаги, пыли и химических воздействий. Применяется в системах прокладки силовых и слаботочных проводов внутри машин, станков, конвейеров, на открытых площадках, в холодильных камерах, на объектах транспорта и энергетики. Подходит для перемещаемых участков трасс - там, где требуется частый изгиб и устойчивость к деформациям.

Технические характеристики

• Наружный диаметр: 17,9 мм
• Внутренний диаметр: 14,7 мм - позволяет пропускать кабели до 10–12 мм2 с учётом заполнения
• Материал корпуса: сталь горячеоцинкованная - устойчива к коррозии даже в агрессивной среде
• Оболочка: ПВХ пластикат - не поддерживает горение, устойчив к УФ-излучению и перепадам температур
• Температурный диапазон: от –60 C до +90 C - работает в Arctic-условиях и рядом с нагревательными элементами
• Степень защиты IP67 - полностью герметичен против пыли и временного погружения в воду до 1 метра
• Длина одной бухты: 50 м - удобно для длинных трасс без стыков
• Наличие протяжки: да - встроенная стальная нить для легкой затяжки кабелей без дополнительных инструментов
• Климатическое исполнение: УХЛ1 - рассчитан на работу в условиях северных регионов России

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий 15 мм с протяжкой УХЛ1 совместим с фитингами и соединителями от ЗЭТА (МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН) того же диаметра. Для установки используйте только подходящую арматуру - она гарантирует сохранение степени защиты IP67 и надёжное заземление.

При монтаже важно:

• не перегибать рукав радиусом менее 5×D (менее 89,5 мм), чтобы не повредить структуру
• закреплять через каждые 1–1,5 м на прямых участках, чаще - на изгибающихся
• при соединении двух секций использовать муфты с герметизацией - сам по себе рукав не герметичен на стыках

Безопасность и стандарты

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий 15 мм с протяжкой УХЛ1 соответствует требованиям ГОСТ Р МЭК 61386.1-2014 и ГОСТ Р МЭК 61386.23-2015. Он классифицируется как материал, не распространяющий горение (нг), что делает его безопасным для помещений с повышенными требованиями к пожарной безопасности. При правильном заземлении через сертифицированную арматуру ЗЭТА переходное сопротивление не превышает 0,05 Ом - требование для электробезопасности.

Преимущества

• Высокая гибкость - легко проходит через сложные маршруты без потери формы
• Горячее цинкование - увеличивает срок службы в сравнении с обычным покрытием
• ПВХ-изоляция с эффектом “нг” - снижает риск возгорания при авариях
• Встроенная протяжка - экономит время при прокладке кабелей, исключает необходимость втягивания шнурами
• Работа при –60 C - единственный вариант среди аналогов для холодных регионов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не выдерживает давление выше атмосферного - не применяется как напорная труба
• Не рекомендован для прокладки в местах с постоянным контактом с открытым пламенем или расплавленным металлом
• При использовании без фитингов ЗЭТА возможна потеря герметичности и заземления
• Не следует применять в качестве основной несущей конструкции - он не рассчитан на вес кабельных сборок свыше 10 кг/м

Примеры использования

• Защита кабелей управления на автоматизированных линиях в пищевой промышленности
• Прокладка сигнальных проводов в морозильных камерах логистических центров
• Подключение датчиков и приводов на мобильных машинах (экскаваторы, погрузчики)
• Системы освещения и контроля на открытых складских комплексах в Сибири
• Кабельные трассы между оборудованием в цехах с частыми мойками (CIP-системы)

Практические советы

• Перед монтажом проверьте внутренний диаметр - убедитесь, что кабель свободно проходит с запасом 10–15%
• При работе в минусовых температурах не растягивайте рукав - он становится жестче, есть риск растрескивания ПВХ
• Используйте только оригинальные фитинги ЗЭТА - другие производители могут не обеспечивать нужное сопротивление заземления
• При необходимости резки - используйте ножницы по металлу, не сдавливайте рукав, чтобы не сплющить протяжку
• Для длинных трасс (>30 м) лучше использовать несколько бухт с соединением через муфту - так проще контролировать качество
