Ниппель Ø7-13 мм | 2012103 OBO Bettermann 89 RW

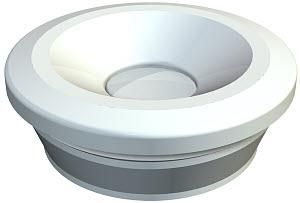

Ниппель 7-13 мм от OBO BETTERMANN (арт. 2012103, тип 89 RW) - закрытый вводный элемент с эластичной мембраной для надёжного уплотнения кабелей диаметром 7–13 мм. Применяется для вывода проводов через тонкие стенки оборудования, щитов и корпусов.

Назначение и область применения

Ниппель 7-13 мм предназначен для герметичного ввода кабелей и проводов в электрооборудование, распределительные щиты, корпуса автоматики и другие устройства с тонкими стенками до 1,8 мм. Подходит для установки на металлические, пластиковые или композитные поверхности. Обеспечивает изоляцию внутреннего пространства от пыли, влаги и механических воздействий.

Технические характеристики

• Диапазон герметизируемых кабелей: 7–13 мм
• Номинальный размер PG: 11
• Требуемый диаметр отверстия в стенке: 18,5–19 мм
• Максимальная толщина стенки: 1,8 мм
• Толщина стенки ниппеля: 1,8 мм
• Материал: полиэтилен, безгалогенный состав
• Исполнение: закрытого типа (мембрана внутри)
• Цвет: белый
• Тип: 89 RW

Совместимость и монтаж

Ниппель 7-13 мм устанавливается в предварительно просверленное отверстие диаметром 18,5–19 мм. Мембрана плотно обхватывает кабель при затяжке, обеспечивая самоприспособление. Для фиксации используется стандартный зажимной механизм, совместимый с креплениями PG11. Установка возможна как на вертикальных, так и горизонтальных поверхностях. Ниппель 7-13 мм не требует дополнительных уплотнителей - всё встроено.

Безопасность и стандарты

Материал изготовления - безгалогенный полиэтилен, что соответствует требованиям безопасности при возгорании (низкая токсичность дыма). Соответствует нормам для электротехнических устройств в условиях повышенной влажности и запылённости. Герметизация достигается за счёт деформируемой мембраны, обеспечивающей класс защиты IP65+ при правильном монтаже.

Преимущества

• Не требует замены уплотнений - мембрана адаптируется под любой кабель в диапазоне 7–13 мм
• Устойчив к химическим средам благодаря материалу - полиэтилен
• Легко монтируется даже в ограниченном доступе
• Стандартный размер PG11 позволяет использовать с популярными соединительными системами
• Белый цвет снижает видимость на светлых панелях и легко сочетается с большинством корпусов

Ограничения применения

• Не толстые стенки более 1,8 мм - требуется сверление другого размера
• Не рассчитан на постоянную нагрузку на кабель - не используйте как точку крепления
• Работает только с гибкими кабелями; жесткие трубчатые проводники не будут герметично уплотнены
• Не предназначена для внешней установки под прямыми осадками без дополнительной защиты

Примеры использования

• Ввод силового кабеля в шкаф управления станком
• Подключение сигнализационных проводов к контроллеру в цеху
• Герметизация входа кабеля в распределительный щит на объекте с высокой влажностью
• Фиксация Ethernet-кабелей в серверных шкафах

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться между 7 и 13 мм. Кабели меньше 7 мм могут не обеспечить достаточного уплотнения.
• Сверлите отверстие точно 18,5–19 мм. Большие отверстия нарушают герметичность, меньшие - повредят ниппель 7-13 мм при насадке.
• Не перетягивайте крепление - это может сплющить мембрану и нарушить её функциональность.
• При использовании нескольких кабелей суммарный диаметр не должен превышать 13 мм.
• Для частой замены кабелей рекомендуется применять ниппель 7-13 мм только там, где допустима периодическая регулировка.
