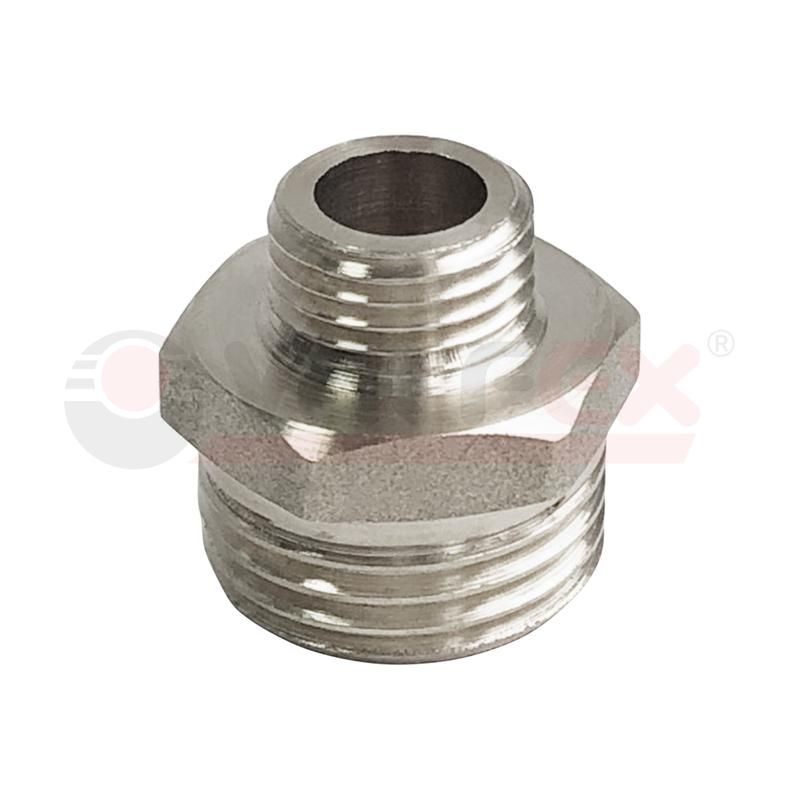

Ниппель никелированный переходной НР 1 1/4дюйм-НР 3/4дюйм (80/5) VALFEX VF.580.N.114.034

Ниппель никелированный переходной НР 1 1/4 дюйм – НР 3/4 дюйм (80/5) от бренда VALFEX - это соединительный элемент из латуни с никелевым покрытием, предназначенный для герметичного перехода между трубами разного диаметра в системах сжатого воздуха, гидравлики и других технологических средах.

Назначение и область применения

Ниппель НР 1 1/4 дюйм – НР 3/4 дюйм (80/5) используется для соединения двух участков трубопровода с разными наружными диаметрами резьбы - 1 1/4 дюйма и 3/4 дюйма. Применяется в пневматических и гидравлических системах, где требуется надёжное, герметичное соединение без сварки или фланцев. Подходит для установки на компрессорах, воздушных магистралях, станках, автоматизированных линиях и другом оборудовании с жёсткими требованиями к герметичности.

Технические характеристики

• Тип: Переходной ниппель - внутренняя резьба с обоих концов
• Материал корпуса: Латунь - обеспечивает прочность, коррозионную устойчивость и совместимость с большинством рабочих сред
• Покрытие: Никелирование - защищает поверхность от окисления, повышает эстетику и снижает трение при сборке
• Размеры резьбы:
  • Одна сторона: NPT 1 1/4 дюйма (80/5)
  • Другая сторона: NPT 3/4 дюйма (80/5)
• Форма: Прямой цилиндрический переход - без угловых поворотов

Совместимость и монтаж

Ниппель VALFEX НР 1 1/4 дюйм – НР 3/4 дюйм (80/5) совместим с трубами и фитингами, имеющими внешнюю NPT-резьбу того же размера. Для герметизации рекомендуется использовать ленту FUM или анаэробный герметик - особенно при работе с высоким давлением. Перед монтажом проверьте соответствие шага резьбы и направление (правая резьба). Убедитесь, что посадочные места не имеют деформаций - иначе возможна утечка. Максимальное допустимое давление зависит от материала труб и условий эксплуатации; для латунных систем обычно до 16–25 бар.

Безопасность и стандарты

Изделие соответствует общепринятым нормам для промышленных пневматических систем. Произведено по технологии, обеспечивающей точность резьбового профиля согласно ANSI B1.20.1 (NPT). Не предназначен для использования в пищевой, медицинской или химически агрессивной среде без предварительной проверки совместимости материалов.

Преимущества

• Никелевое покрытие увеличивает срок службы при воздействии влаги и перепадах температур
• Латунный корпус выдерживает механические нагрузки и вибрацию
• Гладкая поверхность упрощает сборку и снижает риск заклинивания резьбы
• Стандартные размеры позволяют заменить аналоги других производителей без переделки системы

Ограничения применения

• Не применяется в системах с агрессивными химическими веществами - например, сильными кислотами или щелочами
• Не рассчитан на постоянное погружение в жидкость - не имеет защиты IP
• Запрещён в системах с питанием от паровой магистрали выше 150C - материал теряет прочность
• Не подходит для систем с частыми гидроударами без демпфирующих устройств

Примеры использования

• Подключение пневмопривода с резьбой 3/4" к основному коллектору 1 1/4"
• Переход между магистралью и регулятором давления в компрессорной станции
• Соединение шланга с быстроразъёмным фитингом через трубу меньшего диаметра
• Ремонт старой пневмолинии с нестандартными размерами резьбы

Практические советы

• При монтаже затягивайте руками до упора, затем доверните на 1/4–1/2 оборота ключом - переусердствовать нельзя, чтобы не повредить резьбу
• Учитывайте посадочный диаметр: внутренний просвет ниппеля меньше, чем наружный размер резьбы - это влияет на расход воздуха
• Для систем с высокой влажностью периодически осматривайте место соединения на наличие белого налёта - признак начала коррозии
• Артикул vf.580.n.114.034 - сохраняйте его при заказе запчастей, так как он однозначно идентифицирует именно этот переходной ниппель VALFEX
