Ниппель переходной НР 1 1/2дюйм-НР 1/2дюйм (50/5) VALFEX VF.580.L.112.012

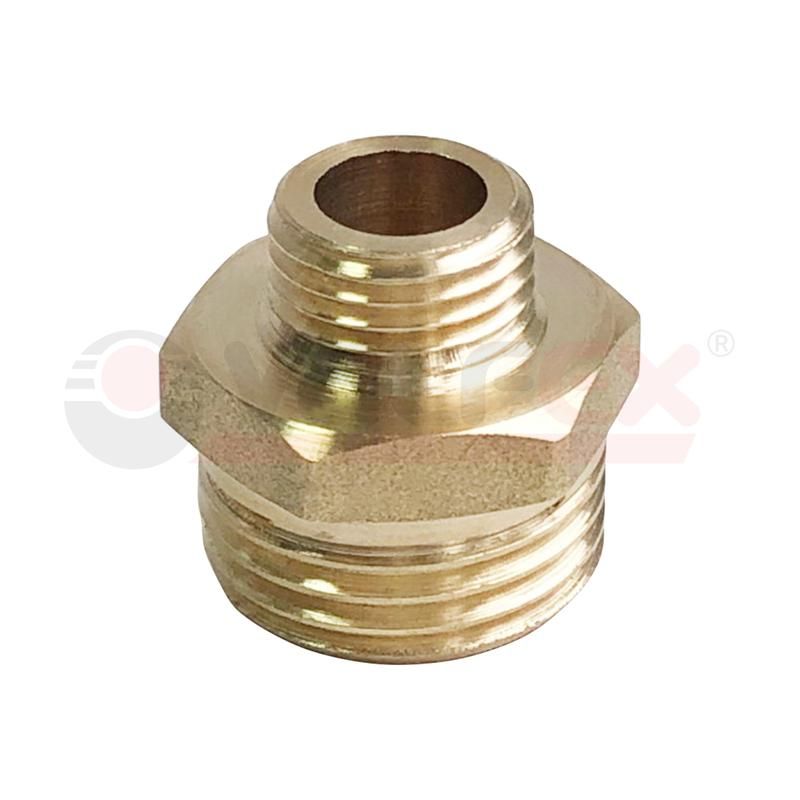

Ниппель переходной НР 1 1/2 дюйм-НР 1/2 дюйм (50/5) от бренда VALFEX - это соединительный элемент из латуни для переподключения труб с разным диаметром резьбы, например, между крупногабаритными магистралями и оборудованием с меньшими входами. Артикул vf.580.l.112.012 подходит для систем, где важна надёжность герметичного соединения.

Назначение и область применения

Ниппель переходной НР 1 1/2 дюйм-НР 1/2 дюйм (50/5) используется для соединения двух участков трубопровода с разными размерами резьбы: одна сторона имеет внутреннюю резьбу 1 1/2 дюйма, другая - 1/2 дюйма. Применяется в системах водоснабжения, отопления, сжатого воздуха и других технологических контурах, где требуется переход между трубами большего и меньшего диаметра. Подходит для установки на насосы, клапаны, фильтры и другие устройства с различными входными патрубками.

Технические характеристики

• Материал: латунь - устойчив к коррозии, долговечен, совместим с водой, маслом и воздухом;
• Тип резьбы: внутренняя (внутренние ГОСТ 6357-81 - цилиндрическая метрическая резьба типа НР);
• Размеры: 1 1/2 дюйма (40 мм) - 1/2 дюйма (15 мм);
• Форма: прямой ниппель - без углов, для прямолинейного соединения;
• Обозначение по каталогу: 50/5 - соответствует типовой маркировке переходов VALFEX.

Совместимость и монтаж

Ниппель переходной НР 1 1/2 дюйм-НР 1/2 дюйм (50/5) совместим с трубами и фитингами, имеющими внешнюю резьбу того же стандарта (ГОСТ 6357-81). Для монтажа используйте два гаечных ключа: один - за корпус ниппеля, второй - за соединяемый элемент, чтобы избежать перекручивания. Уплотнение выполняйте лентой ФУМ или паклей с пастой. Не затягивайте слишком сильно - латунь мягче стали и может деформироваться.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 6357-81 для резьбовых соединений. Материал - латунь - безопасен для контакта с питьевой водой и пищевыми средами. Соответствует нормам для систем давлением до 1,6 МПа при температуре до +120 C.

Преимущества

• Высокая прочность латуни обеспечивает длительную службу даже при частых перепадах давления;
• Стандартная резьба НР гарантирует совместимость с широким спектром фитингов от разных производителей;
• Простая форма позволяет легко встраивать в плотные узлы без необходимости поворота;
• Не требует специальных инструментов для установки - достаточно обычных гаечных ключей.

Ограничения применения

• Не предназначен для работы с агрессивными химикатами (кислоты, щёлочи) - латунь подвержен эрозии;
• Не рекомендован для систем с высокой вибрацией без дополнительной фиксации - возможна саморазвинчивание;
• Запрещено использовать в качестве опоры или несущего элемента - только для передачи потока;
• Не подходит для наружной установки без защиты от осадков и УФ-излучения - латунь окисляется при постоянном воздействии влаги и солнца.

Примеры использования

• Подключение насоса с выходом 1/2" к основному трубопроводу диаметром 1 1/2";
• Переход от главной магистрали к группе автоматических клапанов;
• Соединение воздушной магистрали с пневматическим инструментом через редуктор;
• Адаптация старого оборудования к новому трубопроводу при модернизации системы.

Практические советы

• Перед установкой проверьте резьбу на наличие повреждений - даже маленький зазубрин может вызвать протечку;
• Если вы заменяете аналог, сверьтесь с артикулом vf.580.l.112.012 - он точно соответствует оригинальному решению VALFEX;
• При сборке в закрытом пространстве удобнее собирать узел на столе, затем вставлять его в систему - так легче контролировать усилие затяжки;
• Для систем с высоким давлением используйте уплотнительную пасту вместо ленты - она лучше заполняет микронеровности резьбы.
