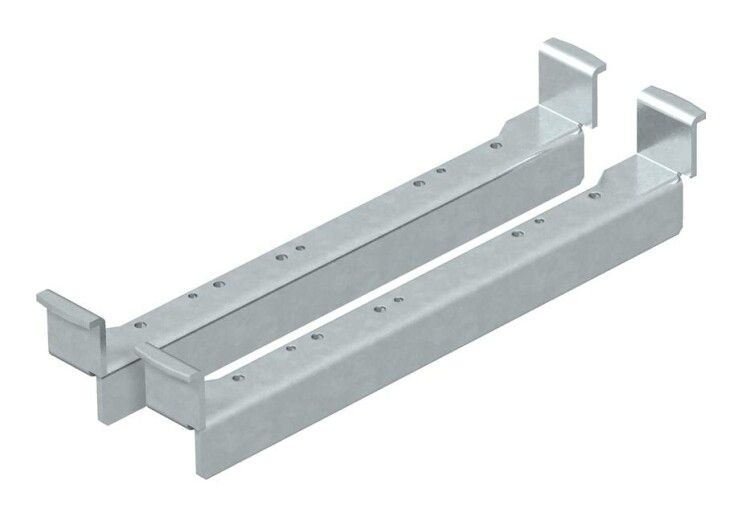

Нивелирующий угол для монтажа квадратных кассетных рамок в UZD250-3 (к-т 2 шт., сталь) (NW 250-3 QK) | 7410540 OBO Bettermann

Нивелирующий угол для монтажа квадратных кассетных рамок UZD250-3 (комплект 2 шт., сталь) NW 250-3 QK от OBO BETTERMANN - это металлический крепёжный элемент, обеспечивающий точную горизонтальную установку кассетных рамок в напольных кабельных системах. Комплект из двух углов позволяет выровнять рамку по уровню, даже на неровном полу, обеспечивая надёжное соединение и эстетичный вид.

Назначение и область применения

Нивелирующий угол для монтажа квадратных кассетных рамок UZD250-3 (комплект 2 шт., сталь) NW 250-3 QK используется исключительно для установки кассетных рамок в напольных кабельных системах. Он фиксируется на основание пола, а сверху на него монтируется кассетная рамка - так обеспечивается точная регулировка высоты и плоскости. Применяется в офисах, производственных помещениях, центрах обработки данных, где требуется скрытая прокладка кабелей через пол.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - повышает коррозионную стойкость
• Габариты: 280 × 53 × 27 мм - длина соответствует типовой ширине кассетной рамки
• Тип: NW 250-3 QK - совместим с квадратными рамками системы UFS от OBO BETTERMANN
• Исполнение: квадратное - предназначено для прямоугольных/квадратных рамок, а не круглых
• Комплектация: 2 штуки - один комплект на одну кассетную рамку

Совместимость и монтаж

Нивелирующий угол для монтажа квадратных кассетных рамок UZD250-3 (комплект 2 шт., сталь) NW 250-3 QK предназначен исключительно для использования с кассетными рамками серии UFS от OBO BETTERMANN. Устанавливается на бетонное или другое твёрдое основание с помощью анкеров или дюбелей. Кассетная рамка опирается на верхнюю грань угла - зазор между рамкой и полом остаётся равномерным. Монтаж требует предварительного выравнивания поверхности и контроля уровня.

Преимущества

• Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности
• Жесткая стальная конструкция не деформируется под нагрузкой
• Форма угла гарантирует точную горизонтальную установку без дополнительных подкладок
• Комплект из двух элементов - достаточно для одной рамки, не требует доп purchases

Ограничения применения

• Не применяется для настенных или потолочных систем - только для напольных кабельных каналов
• Не подходит для круглых или нестандартных рамок - только для квадратных моделей NW 250-3 QK
• Не является несущим элементом - не воспринимает вес оборудования, только рамки
• Требует подготовленного основания: не рекомендуется монтаж на мягкие или сыпучие покрытия

Примеры использования

• Установка кабельных рамок в серверной комнате - для организации подпольной трассы питания и связи
• Монтаж распределительных кассет в современных офисах с подвижными перегородками
• Обустройство кабельных каналов в учебных корпусах и медицинских учреждениях с частыми изменениями расположения оборудования

Практические советы

• Перед монтажом проверьте уровень пола - нивелирующий угол исправляет лишь небольшие перепады до 5–7 мм
• Используйте анкеры подходящего типа для бетона (например, M8), чтобы избежать провала в пористом материале
• При необходимости можно использовать два комплекта на длинную рамку - но только если она превышает 1 метр
• Не используйте этот угол как замену для крепления самих кабелей - он служит только для выравнивания рамки
• Артикул 7410540 - это оригинальный номер от OBO BETTERMANN; при заказе указывайте именно его, чтобы получить совместимый продукт
