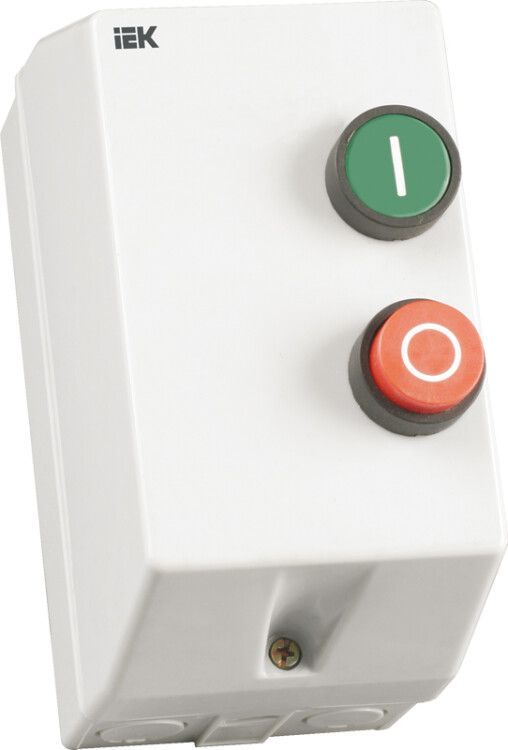

Оболочка для контактора КМИ KARAT 9-18А IP54 IEK KKM-1

Оболочка для коммутационного модуля 9-18А IP54 от IEK (ИЭК), артикул kkm-1, предназначена для защиты внутренних компонентов коммутационного модуля от пыли и брызг воды, обеспечивая надёжную работу в условиях промышленной среды.

Назначение и область применения

Оболочка для коммутационного модуля 9-18А IP54 используется для герметизации и физической защиты электронных и электромеханических элементов управления - например, реле, контакторов, предохранителей. Подходит для установки на стендах, щитах, станках и конвейерах, где есть риск попадания пыли, влаги или технологических брызг. Применяется в системах автоматизации, энергообеспечении и управлении оборудованием с переменным током.

Технические характеристики

• Номинальный ток: до 18 А (для режима AC-3 - управление двигателями); до 25 А (для режима AC-1 - нагревательные нагрузки)
• Рабочее напряжение: 230–660 В переменного тока (AC)
• Степень защиты: IP54 - защищает от пыли (не полностью, но в количестве, не нарушающем работу) и от брызг воды со всех сторон
• Тип изделия: защитная оболочка, не содержит активных компонентов
• Способ монтажа: крепится на монтажную плату (панель)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Количество нормально замкнутых контактов: 0 - оболочка не имеет контактной группы, только корпус

Совместимость и монтаж

Оболочка для коммутационного модуля 9-18А IP54 совместима с модулями, рассчитанными на ток до 18 А и соответствующими габаритам корпуса. Монтаж осуществляется на жесткую металлическую или пластиковую плату с помощью болтов или крепёжных отверстий, предусмотренных в основании. Кабели подводятся через входные отверстия - они не уплотнены, поэтому требуют самостоятельной герметизации (например, сальниками или термоусадкой). Оболочка не предназначена для монтажа внутри распределительных шкафов с высокой степенью заполнения - требуется свободное пространство вокруг для теплоотвода.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254-96. Конструкция выполнена из самозагасающегося поликарбоната, что исключает распространение горения. Оболочка не является устройством защиты от перегрузки или короткого замыкания - её функция исключительно механическая и экологическая.

Преимущества

• Увеличивает срок службы коммутационных элементов за счёт снижения воздействия внешней среды
• Высокая химическая стойкость материала - выдерживает масла, эмульсии, моющие средства
• Не требует обслуживания - не имеет движущихся частей
• Подходит для использования в помещениях с повышенной влажностью и пыльностью

Ограничения применения

• Не предназначен для установки вне помещений - не обеспечивает защиту от прямого дождя или длительного воздействия осадков
• Не работает как тепловой или электрический предохранитель - не защищает от перегрузок
• Не допускается использование в зонах с взрывоопасными газами или пылью - отсутствует взрывозащита
• Не подходит для монтажа в местах с постоянным погружением в жидкости или высоким давлением струй воды

Примеры использования

• Защита реле времени и контакторов на линии конвейера в пищевой промышленности
• Корпус для модулей управления насосами в канализационных станциях
• Фиксация коммутационных элементов в цехах с металлообработкой, где есть металлическая пыль и смазочные жидкости
• Установка в распределительных щитах на объектах ЖКХ и промышленных площадках

Практические советы

• При выборе оболочки для коммутационного модуля 9-18А IP54 проверьте соответствие габаритов внутреннего оборудования - корпус рассчитан на стандартные модульные устройства серии КМИ
• Для сохранения класса IP54 после монтажа обязательно закройте все незадействованные кабельные вводы заглушками
• Не используйте силовые кабели с диаметром более 10 мм - отверстия не рассчитаны на крупные провода
• При эксплуатации в условиях температур ниже –10 C убедитесь, что материал не подвергался ударному воздействию - поликарбонат становится хрупким при низких температурах
• Оболочка IEK (ИЭК) kkm-1 совместима с другими изделиями серии КМИ - можно использовать в единой системе сборки
