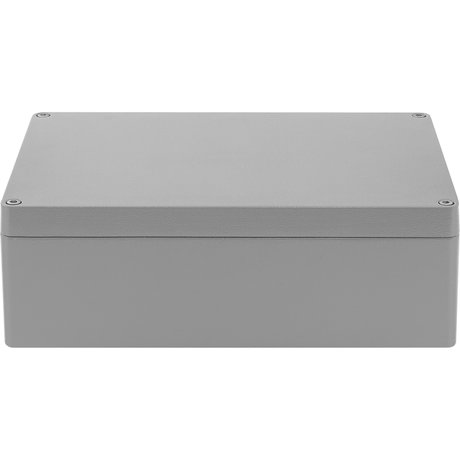

Оболочка взрывозащищенная LTJB-eA-6/2.1 алюм. СТ 2327004830 Световые Технологии

Оболочка алюминиевая взрывозащищенная LTJB-eA-6/2.1 от компании Световые Технологии предназначена для безопасного соединения и разветвления кабелей в опасных зонах с риском взрыва газов и паров - например, на нефтеперерабатывающих заводах и химических производствах. Алюминиевый корпус обеспечивает прочность и антикоррозийную устойчивость, а специальная конструкция соответствует требованиям взрывозащиты.

Назначение и область применения

Оболочка алюминиевая взрывозащищенная LTJB-eA-6/2.1 используется для соединения и ответвления кабелей с круглой оболочкой - как бронированных, так и не бронированных - с медными или алюминиевыми жилами. Применяется в электроустановках предприятий нефтегазовой и нефтехимической отраслей, где есть повышенный риск возникновения взрывоопасной среды. Подходит для установки внутри помещений и на открытых площадках, в условиях высокой влажности и агрессивной атмосферы.

Технические характеристики

• Материал корпуса: алюминиевый сплав - легкий, коррозионностойкий, не образует искр при ударах
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра
• Тип взрывозащиты: eA - увеличенная безопасность, предотвращает распространение внутреннего взрыва
• Размеры: соответствует типоразмеру 6/2.1 - определяет допустимый диаметр кабеля и количество входов/выходов
• Рабочее напряжение: для цепей переменного и постоянного тока - без указания максимального значения, применяется в соответствии с проектом
• Температурный режим: рассчитана на работу в широком температурном диапазоне, точные границы не указаны - требуется проверка по документации оборудования

Совместимость и монтаж

Оболочка LTJB-eA-6/2.1 имеет два входа/выхода для кабелей с круглой оболочкой. Для правильного монтажа необходимо:

• Выбирать кабели с наружным диаметром, соответствующим классификации 6/2.1 - не превышать рекомендованную величину, чтобы сохранить герметичность
• Использовать комплектные резиновые уплотнители, которые идут в составе изделия - замена возможна только аналогичными по материалу и размеру
• Закручивать болты крышки равномерно по диагонали - перекос приведёт к потере степени защиты
• Не использовать инструменты с острыми краями при работе с алюминиевым корпусом - избегать царапин, нарушающих защитные свойства поверхности

Безопасность и стандарты

Оболочка алюминиевая взрывозащищенная LTJB-eA-6/2.1 выполнена в соответствии с требованиями взрывозащиты типа “eA” - согласно ГОСТ IEC 60079-0 и международному стандарту IEC 60079-7. Это гарантирует, что даже при внутреннем повреждении кабельной системы, искра или взрыв не выйдут за пределы корпуса и не вызовут воспламенения окружающей среды.

Преимущества

• Алюминиевый корпус - легче стали, не требует покраски, устойчив к воздействию солей и нефтепродуктов
• Высокая степень защиты IP67 позволяет применять изделие во влажных, запыленных и агрессивных средах
• Удобная форма - плоская крышка с четырьмя болтами обеспечивает быстрый доступ к кабельным соединениям
• Подходит для многократного вскрытия - уплотнения не теряют герметичность после нескольких демонтажей

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в жидкости - IP67 не означает длительную герметичность под водой
• Не следует использовать в средах с агрессивными химикатами, не совместимыми с алюминием (например, щелочи высокой концентрации)
• Не подходит для кабелей с прямоугольной или плоской оболочкой - только круглое сечение
• Не является источником питания - служит исключительно для распределения и соединения существующих кабельных линий

Примеры использования

• Соединение силового кабеля от частотного преобразователя с двигателем насоса на нефтебазе
• Разветвление сигнальных линий датчиков давления в технологическом трубопроводе химзавода
• Узел перехода между бронированным и небронированным кабелем в районе выхода трассы из помещения
• Распределительная коробка на внешней стене газоперекачивающего компрессора

Практические советы

• Перед монтажом всегда проверяйте соответствие диаметра кабеля заявленному типоразмеру 6/2.1 - переоценка приведёт к протечкам
• При использовании в холодном климате - перед сборкой нагрейте уплотнения до комнатной температуры, чтобы они не растрескались
• После монтажа обязательно проведите контроль затяжки болтов через 2–3 недели - первоначальное оседание материала может ослабить соединение
• Для обслуживания используйте только инструменты из немагнитных материалов - снижают риск образования искр
• Храните оболочки LTJB-eA-6/2.1 в сухом месте - даже алюминий может окисляться при долгом контакте с влагой и солями
