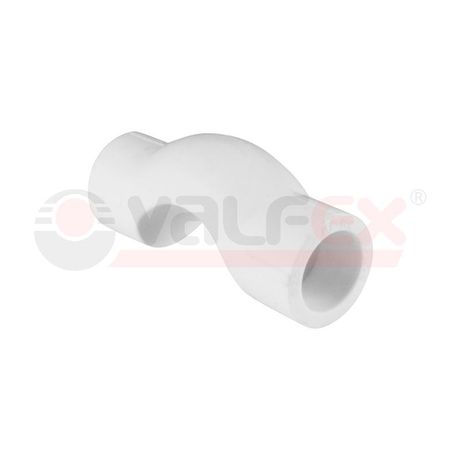

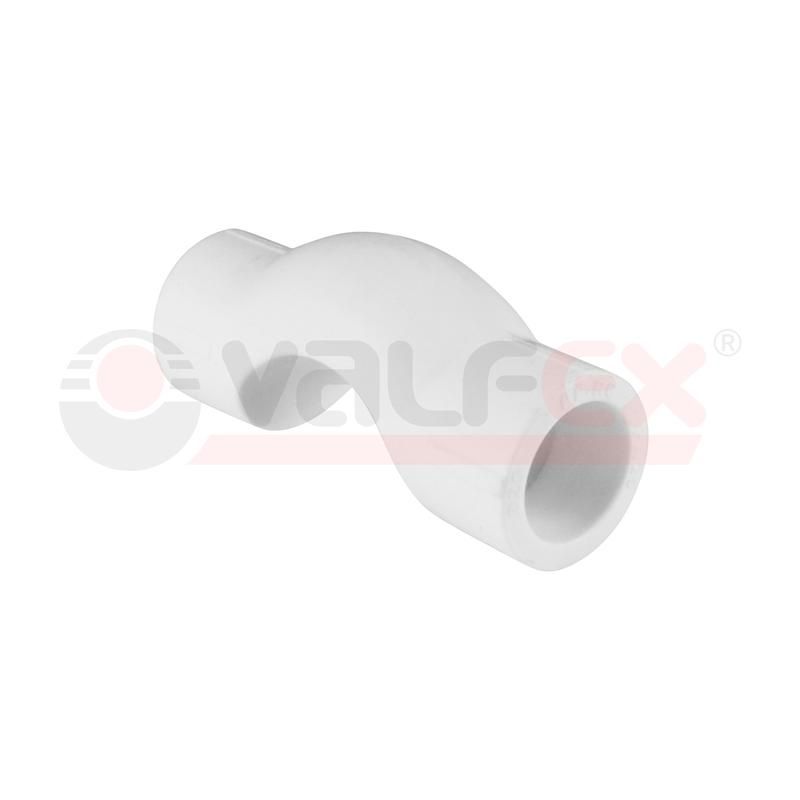

Обвод 20 мм короткий полипропиленовый PPR белый - 00000008850 VALFEX 10170020

Обвод короткий 20 мм полипропиленовый белый (200/50) от Valfex - компактная сварная соединительная деталь для систем горячего и холодного водоснабжения, позволяющая изменить направление трубы на 90° в ограниченном пространстве. Артикул 10170020 и 00000008850 подходят для монтажа в стенах, перегородках и штробах, где важна минимальная габаритная высота.

Назначение и область применения

Обвод короткий 20 мм полипропиленовый белый (200/50) используется для создания вертикального смещения трубы в пределах одной плоскости - например, чтобы провести одну трубу выше другой при скрытом монтаже. Применяется в системах водоснабжения и отопления с температурой до 95 C. Подходит для жилых домов, офисов, общественных зданий. Не предназначен для использования в системах с циркуляцией теплоносителя под давлением выше 25 бар или при температурах свыше 95 C.

Технические характеристики

• Диаметр: 20 мм - совместим с трубами ППР диаметром 20 мм
• Тип соединения: сварное - монтируется методом тепловой сварки (раструбной способ)
• Материал: полипропилен PPR - устойчив к коррозии, химически инертен
• Рабочее давление: 25 бар при 20 C - снижается с повышением температуры
• Цвет: белый - соответствует цвету большинства труб ППР, не выгорает
• Резьба: отсутствует - не предназначено для резьбового соединения
• Гарантия: 10 лет со дня производства

Совместимость и монтаж

Обвод короткий 20 мм полипропиленовый белый (200/50) совместим с любыми трубами ППР того же диаметра (20 мм) и класса прочности PN20/PN25. Для установки требуется специальный аппарат для тепловой сварки с насадками 20 мм. Перед сваркой поверхности труб и фитинга зачищаются, нагреваются до 260–270 C, затем плотно соединяются без вращения. После сборки необходимо выдержать время остывания - минимум 2 минуты при 20 C. Монтаж допускается только в сухих условиях до начала сварки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52134-2016 для систем горячего и холодного водоснабжения. Материал PPR сертифицирован для контакта с питьевой водой. Обвод не содержит свинца, фталатов и других запрещённых веществ. Работает в соответствии с нормами СанПиН 2.1.4.1074-01.

Преимущества

• Короткая форма - занимает меньше места, чем обычный угольник, что важно при узком монтаже
• Высокая герметичность - после сварки образуется единая монолитная конструкция
• Устойчивость к гидроударам - материал ППР демпфирует скачки давления
• Не требует обслуживания - внутри не возникают отложения, не ржавеет
• Легко маскируется - белый цвет не бросается в глаза при частичном вскрытии штукатурки

Ограничения применения

• Не применяется в системах с давлением выше 25 бар
• Запрещено использовать при температуре среды выше 95 C
• Не подходит для наружной прокладки - УФ-лучи разрушают полипропилен
• Нельзя применять в системах с агрессивными химикатами (например, растворители, кислоты)
• Не является элементом для изменения угла наклона трассы - только для вертикального смещения в одной плоскости

Примеры использования

• Скрытая прокладка труб в стене: одна труба проходит выше другой, обвод позволяет “обойти” препятствие без увеличения глубины штробы
• Подключение смесителей в ванной комнате - когда труба подачи воды должна пройти над канализационным стояком
• Монтаж системы “теплого пола” - для вывода подающей трубы из плиты выше уровня обратки
• Ремонт существующей сети - замена участка трубы с сохранением расположения соседних элементов

Практические советы

• Перед покупкой проверьте внутренний диаметр труб - он должен точно соответствовать 20 мм, иначе сварка будет некачественной
• При монтаже в бетонную стену используйте защитную гильзу, чтобы избежать механического воздействия на фитинг
• Не экономьте на оборудовании для сварки - плохой нагрев приводит к негерметичному соединению
• После окончательной сборки проведите гидравлическую пробу - давление 1,5× рабочее (37,5 бар) на 10 минут
• Артикулы 10170020 и 00000008850 - это один и тот же продукт от Valfex; различия возможны только в партиях поставки
