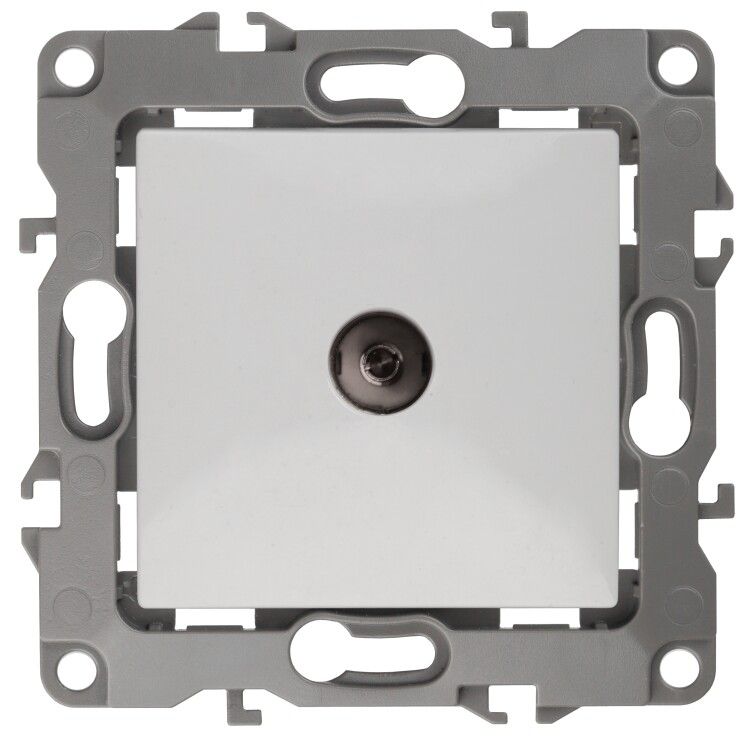

Розетка телевизионная одиночная TV 1мод. Эра12 12-3101-01 IP20 бел. Эра Б0014705

Розетка телевизионная одиночная TV, белый, IP20, 12-3101-01 - это устройство для подключения телевизора к антенне, спутниковому приемнику или кабельному сетям. Произведённая компанией ЭРА в серии ЭРА 12, она сочетает простую конструкцию, надёжный монтаж и совместимость со стандартными коаксиальными кабелями.

Назначение и область применения

Розетка телевизионная одиночная TV, белый, IP20, 12-3101-01 предназначена для подключения одного телевизионного устройства - например, телевизора, приставки или спутникового ресивера - через коаксиальный кабель типа RG-6 или аналогичный. Подходит для внутренней установки в стену в жилых помещениях, офисах, гостиницах. Не используется для питания оборудования - передаёт только видеосигнал.

Технические характеристики

• Тип разъёма: TV (F-разъём, стандарта IEC 169-2)
• Количество выходов: один (одиночная розетка)
• Степень защиты: IP20 - защищена от предметов больше 12,5 мм, но не от воды и пыли; подходит только для сухих помещений
• Частота работы: до 2400 МГц - обеспечивает передачу сигнала от аналогового ТВ до цифрового DVB-T2 и спутникового DVB-S/S2
• Потери на разветвлении: 2–14 дБ - указывает на уровень затухания сигнала при прохождении через контакты; значения в этом диапазоне соответствуют норме для домашних систем
• Материал корпуса: термопласт - устойчив к механическим нагрузкам, не горюч, легко моется
• Отделка: глянцевый белый цвет - гармонирует с другими элементами серии ЭРА 12
• Тип комплектации: механизм с декоративной накладкой - позволяет заменить только лицевую часть при повреждении
• Количество постов: 1 - занимает место одного стандартного поста в монтажной коробке

Совместимость и монтаж

Розетка телевизионная одиночная TV, белый, IP20, 12-3101-01 устанавливается во внутреннюю монтажную коробку глубиной не менее 40 мм. Крепится двумя способами: распорными лапками и винтами - удобно для бетона, кирпича и гипсокартона. Соединение с кабелем осуществляется через зажим F-коннектора: необходимо зачистить внешнюю изоляцию кабеля на 8–10 мм, вставить центральный проводник в контакт, закрутить гайку. Убедитесь, что кабель имеет подходящий импеданс - 75 Ом.

Не требует подключения к сети 220 В. Совместима с другими изделиями серии ЭРА 12 - можно комбинировать с розетками, выключателями и рамками единого дизайна.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50571.15. Нет открытых токоведущих частей - безопасно при случайном прикосновении. Применяет материал, устойчивый к нагреву, что снижает риск возгорания даже при длительной работе системы. Сертифицирована для использования в бытовых условиях.

Преимущества

• Высокая точность изготовления - минимальные потери сигнала в пределах нормы
• Простой и быстрый монтаж благодаря распорным лапкам и фиксации винтами
• Глянцевая поверхность легко протирается, не царапается при уходе
• Совместимость с широким спектром кабелей и устройств - от старых ТВ до современных Smart-TV
• Декоративная накладка легко заменяется - не требуется менять весь механизм при изменении интерьера

Ограничения применения

• Не предназначен для установки в сырых помещениях (ванная, баня, улица) - степень защиты IP20 не защищает от влаги
• Не работает как источник питания - нельзя использовать для зарядки или подключения устройств, требующих электропитания
• Не поддерживает многоканальные сигналы (например, HDMI или Ethernet); только RF-сигнал по коаксиальному кабелю
• Не совместим с активными усилителями сигнала, установленными внутри самого механизма - все усиление должно быть вне розетки

Примеры использования

• Подключение телевизора к городской кабельной сети в квартире
• Присоединение спутникового ресивера к антенне на балконе через внутреннюю розетку
• Замена старой розетки при капитальном ремонте в доме с сохранением существующего кабеля
• Установка в гостинице или офисе для подключения ТВ-приставок

Практические советы

• Перед монтажом проверьте целостность кабеля - трещины или перегибы увеличивают потери сигнала
• Избегайте перекручивания кабеля вокруг розетки - это вызывает помехи и снижение качества картинки
• Если сигнал слабый, используйте усилитель на входе в дом, а не внутри комнаты
• При замене розетки не забудьте отключить антенну - хотя напряжение маленькое, есть риск повредить чувствительную электронику в приставке
• Выбирайте кабель с медным центральным проводником - алюминиевые варианты хуже передают высокочастотный сигнал
