Реле контроля 1-ф.CM-ESS.2S(3-30В 6-60В 30-300В 60-600 AC/DC) 24-240В AC/DC 2ПК | 1SVR730830R0400 ABB

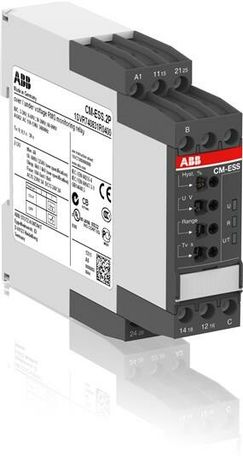

Реле контроля напряжения ABB CM-ESS.2S обеспечивает точный контроль уровня напряжения в однофазных цепях переменного и постоянного тока, защищая оборудование от перегрузок и просадок. Устройство с двумя переключающими контактами и питанием от 24–240 В AC/DC легко устанавливается на DIN-рейку и подходит для автоматизации систем управления.

Назначение и область применения

Реле контроля напряжения ABB CM-ESS.2S предназначено для защиты электрооборудования от опасных отклонений напряжения — как сверхвысоких, так и слишком низких значений. Оно реагирует на изменения в сети и отключает нагрузку, предотвращая повреждение устройств. Применяется в системах автоматики, на производстве, в HVAC, насосных станциях, конвейерах и других объектах, где важна стабильность электроснабжения.

Технические характеристики

• Тип напряжения: работает с переменным (AC) и постоянным (DC) током
• Измеряемый диапазон: от 3 до 600 В — поддерживает четыре внутренних диапазона: 3–30 В, 6–60 В, 30–300 В, 60–600 В
• Напряжение питания: 24–240 В AC/DC — позволяет запитывать само реле от той же сети, которую контролирует
• Количество контактов: два переключающих (SPDT) — один нормально замкнутый, один нормально разомкнутый
• Коммутируемый ток: до 4 А — подходит для управления маломощными нагрузками, реле, светильниками, клапанами
• Гистерезис: есть как для AC, так и для DC — предотвращает частое включение/выключение при колебаниях напряжения вокруг порога
• Задержка срабатывания: регулируемая от 0,1 до 30 секунд — можно настроить на игнорирование кратковременных скачков
• Монтаж: на DIN-рейку 35 мм — совместим со стандартной промышленной шиной
• Подключение: винтовые клеммы — надёжное и проверенное соединение для проводов до 2,5 мм²

Совместимость и монтаж

Реле контроля напряжения ABB CM-ESS.2S совместимо с большинством промышленных щитов благодаря стандартному креплению на DIN-рейку. Для подключения используйте провода сечением до 2,5 мм². Клеммы рассчитаны на многожильные и одножильные провода — зажимайте плотно, чтобы избежать нагрева. Напряжение питания (24–240 В AC/DC) может быть взято из той же цепи, что и контролируемое напряжение — это упрощает схему. Обязательно выбирайте правильный диапазон измерения (например, 60–600 В для сетей 220–400 В), иначе реле будет работать некорректно.

Безопасность и стандарты

Реле контроля напряжения ABB CM-ESS.2S соответствует требованиям международных стандартов на устройства автоматического управления. Конструкция выполнена с учётом требований к электробезопасности, изолированные части обеспечивают защиту от случайного прикосновения. Серия CM прошла испытания на долговечность и устойчивость к помехам в промышленной среде.

Преимущества

• Один прибор покрывает широкий диапазон напряжений — не нужен выбор между моделями для 24 В и 400 В
• Гистерезис снижает количество ложных срабатываний при нестабильном напряжении
• Работает как с AC, так и с DC — универсальность для смешанных систем
• Настройка задержки позволяет исключить реакцию на импульсы и кратковременные аварии
• Питание от 24–240 В — не требуется отдельный источник для самого реле

Ограничения применения

• Не предназначен для коммутации мощных нагрузок выше 4 А — для двигателей, ТЭНов или больших контакторов нужен внешний силовой реле или контактор
• Не имеет встроенного индикатора состояния — необходимо подключать внешние лампы или сигналы для визуального оповещения
• Не защищает от перегрузки по току — только по напряжению; для комплексной защиты нужны дополнительные устройства
• Не рекомендовано использование в условиях высокой вибрации без дополнительной фиксации

Примеры использования

• Защита ЧПУ станков от просадки напряжения при запуске крупного оборудования
• Автоматическое отключение насосной системы при пропадании фазы или завышении напряжения
• Контроль зарядки аккумуляторных батарей в системах бесперебойного питания (DC режим)
• Остановка конвейера при выходе напряжения за допустимые пределы в цехе с нестабильной сетью

Практические советы

• Перед установкой выберите подходящий диапазон измерения: для 220 В сети — используйте 30–300 В, для 380 В — 60–600 В
• Настройте задержку срабатывания на 1–5 секунд, если сеть часто “дребезжит” — это снизит число ложных отключений
• Проверьте полярность при работе с постоянным током — неверная подача + и – может вывести реле из строя
• Используйте винтовые клеммы только с жилами, зачищенными на 8–10 мм — длинные провода плохо фиксируются
• При использовании в холодных помещениях убедитесь, что температура окружающей среды не ниже указанной в документации ABB
