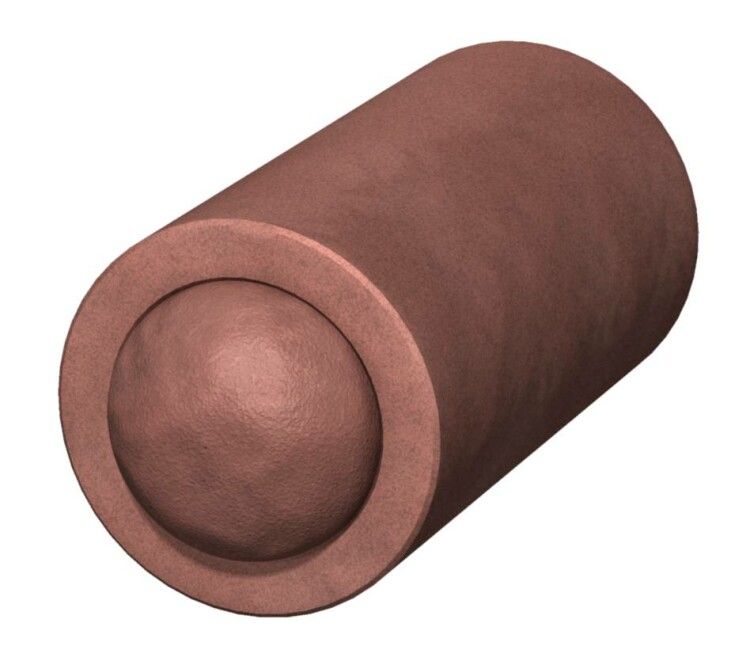

Огнестойкая заглушка для просверленного отверстия O78x150мм (FBA-D150) | 7202628 OBO Bettermann

Огнестойкая заглушка для просверленного отверстия 78x150мм (FBA-D150) от OBO Bettermann предназначена для герметичного и огнестойкого закрывания кабельных проходок в стенках и перекрытиях. Комплект включает жёсткую основную заглушку и две мягкие пробки - обеспечивает надёжную противопожарную изоляцию при возгорании.

Назначение и область применения

Огнестойкая заглушка для просверленного отверстия 78x150мм (FBA-D150) используется для заполнения круглых отверстий в бетонных, кирпичных или металлических конструкциях, где проходят кабели, трубы или другие коммуникации. Назначение - предотвращать распространение огня, дыма и горячих газов через проходки на время до 120 минут (при соблюдении условий установки). Применяется в зданиях с высокими требованиями к пожарной безопасности: офисах, больницах, школах, промышленных объектах, серверных помещениях.

Технические характеристики

• Форма: круглая
• Внешний диаметр: 76 мм
• Габариты: 78 × 150 мм (ширина × длина)
• Исполнение: противопожарный отсек
• Цвет: красный - визуальное отличие от обычных заглушек
• Состав: твёрдая центральная заглушка + две эластичные пробки диаметром 50 мм
• Требует использования аксессуаров: да - необходимо применять уплотнительные элементы и фиксирующие устройства

Совместимость и монтаж

Заглушка FBA-D150 совместима с отверстиями диаметром 76 мм. Установка требует точного соответствия размера отверстия - допуск не более +-1 мм. Перед монтажом отверстие должно быть очищено от пыли и влаги. Мягкие пробки вставляются в отверстие вокруг кабелей, затем в них помещается жёсткая заглушка. Для защиты от влаги и сохранения функциональности при пожаре обязательна установка водоотталкивающих колец или герметиков (аксессуары не входят в комплект). Крепление осуществляется механически - без клея или сварки.

Безопасность и стандарты

Огнестойкая заглушка для просверленного отверстия 78x150мм (FBA-D150) соответствует европейским нормам пожарной безопасности EN 1366-1 и EN 13501-2. Гарантированная огнестойкость EI 120 - выдерживает воздействие открытого пламени и повышенной температуры в течение 120 минут. Пробки при нагреве расширяются и плотно заполняют все щели, образуя термостойкий барьер.

Преимущества

• Высокая степень герметизации за счёт двойной системы - жёсткая заглушка + эластичные пробки
• Устойчивость к деформациям при температурных нагрузках
• Ярко-красный цвет позволяет легко идентифицировать огнестойкие участки при осмотрах
• Не содержит хлора и других токсичных веществ - безопасен при использовании внутри зданий
• Подходит для многократного демонтажа и замены кабелей без потери огнестойкости

Ограничения применения

• Не применяется в условиях постоянного контакта с водой - требуется дополнительная гидроизоляция
• Не рекомендовано использование в местах с вибрацией выше среднего уровня без дополнительной фиксации
• Работает только при правильном диаметре отверстия (76 мм); при большем размере эффективность снижается
• Требует наличия аксессуаров; без них не обеспечивается гарантированная огнестойкость
• Не предназначен для проходок с трубами под давлением (вода/газ)

Примеры использования

• Проходка кабелей между этажами в многоэтажном офисном здании
• Защита кабельных трасс в техническом коридоре больницы
• Заполнение отверстий в бетонных плитах для прокладки силовых кабелей в производственных цехах
• Изоляция каналов для сетевых кабелей в серверных помещениях

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно соответствовать 76 мм. Отклонение даже на 2 мм снижает огнестойкость.
• Всегда используйте уплотнительные кольца или силиконовый герметик для защиты пробок от влаги - это критично для работы пенящегося материала при пожаре.
• Не затягивайте кабели слишком сильно - они должны свободно проходить через пробки, чтобы при расширении материал мог равномерно заполнить всё пространство.
• При ремонте или замене кабеля не выбрасывайте старые пробки - можно использовать новые, совместимые с FBA-D150.
• Храните заглушку в сухом месте - контакт с влагой перед установкой может повредить активные компоненты.
