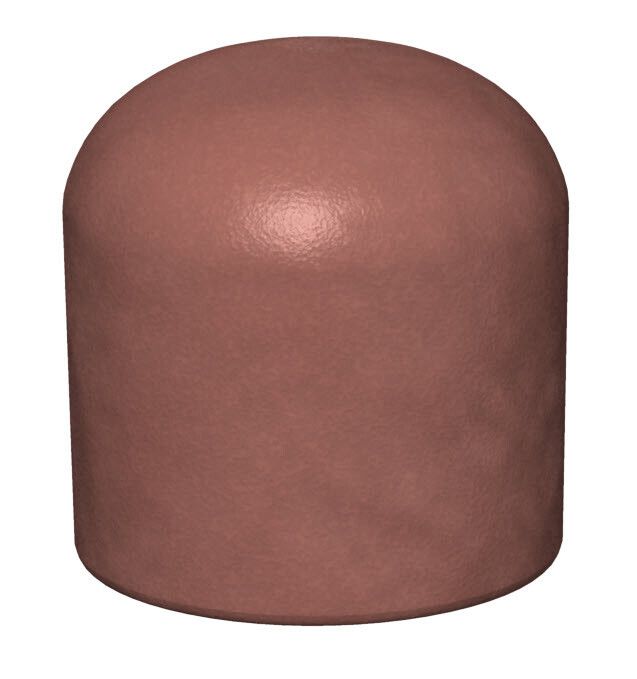

Огнестойкая заглушка O78мм (FBA-SN78) | 7202557 OBO Bettermann

Заглушка огнестойкая диаметр 78 мм от OBO BETTERMANN предназначена для герметизации кабельных проходок в огнестойких конструкциях. Артикул fba-sn78 обеспечивает сохранение огнестойкости системы при температурном расширении материалов во время пожара благодаря специальной пенополимерной основе.

Назначение и область применения

Заглушка огнестойкая диаметр 78 мм используется для закрывания отверстий в огнестойких перегородках, где проходят кабели или трубы. Она работает в составе системы огнестойкой кабельной проходки - при повышении температуры материал заглушки вспенивается, плотно заполняя зазоры и препятствуя распространению огня и дыма.

Подходит для установки в бетонных, кирпичных или металлических конструкциях с толщиной до 70 мм. Применяется в объектах с высокими требованиями к пожарной безопасности: жилые комплексы, больницы, серверные комнаты, промышленные цеха.

Технические характеристики

• Тип изделия: заглушка огнестойкая
• Наружный диаметр: 87 мм
• Внутренний диаметр: 78 мм - соответствует диаметру проходного отверстия
• Высота: 70 мм - максимальная толщина стенки, которую можно задуть
• Материал: пенополимер - активируется при нагреве, образует термостойкую пену
• Форма: круглая - совместима со стандартными круглыми проходками
• Цвет: коричневый - визуально отличаема от других элементов
• Модель: FBA-SN78 - часть серии огнестойких заглушек OBO BETTERMANN

Совместимость и монтаж

Заглушка fba-sn78 требует наличия аксессуаров: фланца или рамки FBA-F для правильной установки в проём. Без них заглушка не будет зафиксирована и не сможет выполнять свою функцию.

Устанавливается в подготовленное отверстие диаметром 78 мм. После монтажа фланца заглушка помещается внутрь и фиксируется механически. Критично соблюдать чистоту поверхности - грязь, масло или влага снижают эффективность вспенивания.

Не устанавливайте заглушку напрямую в бетон без фланца - она не выдержит нагрузки и не обеспечит нужную степень огнезащиты.

Безопасность и стандарты

Заглушка obo bettermann fba-sn78 сертифицирована для использования в системах огнестойкости согласно европейским нормам EN 1366-3 и DIN 4102. Обеспечивает класс огнестойкости EI 90–EI 120 в зависимости от конструкции проходки и типа основания.

Преимущества

• Автоматическое вспенивание при нагреве - не требует внешнего управления
• Стабильно работает при длительном воздействии высоких температур
• Изготовлена из экологически безопасного материала без галогенов
• Коричневый цвет позволяет легко определить тип устройства при осмотре
• Работает в паре с другими элементами серии FBA - обеспечивает целостность всей системы

Ограничения применения

• Не применяется в условиях постоянного контакта с водой - влага препятствует нормальному вспениванию при пожаре
• Не рекомендовано использование вне диапазона температур от –20C до +60C
• Не предназначен для защиты труб большего диаметра - внутренний канал ограничен 78 мм
• Не заменяет механические заглушки - служит исключительно как огнезащитный элемент

Примеры использования

• Герметизация проходок кабелей через огнестойкие перегородки в офисных зданиях
• Закрытие отверстий под силовые кабели в серверных помещениях
• Защита проходов кабельных трасс между этажами в многоэтажных домах
• Монтаж в медицинских учреждениях там, где требуется сохранение огнестойкости более 90 минут

Практические советы

• Перед установкой проверьте, что отверстие точно соответствует внутреннему диаметру 78 мм - даже небольшое расхождение снижает эффективность
• Обязательно используйте фланец FBA-F - без него система не пройдет испытания на огнестойкость
• Не допускайте попадания воды, масла или пыли на поверхность заглушки перед монтажом - это критично для работы при пожаре
• Храните заглушку в сухом месте, избегайте прямых солнечных лучей - долгий контакт с УФ-лучами может изменить свойства пенополимера
• Проверяйте соответствие модели fba-sn78 заявленным требованиям проекта - особенно важна высота 70 мм для толщины стены
