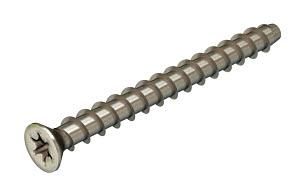

Огнестойкий винтовой анкер 5x50мм (MMS-plus KS 5x50) | 3498204 OBO Bettermann HMS-KS5X50

Огнестойкий винтовой анкер 5x50 мм (MMS-plus KS 5x50, HMS-KS5x50) от OBO BETTERMANN предназначен для надёжного крепления элементов в бетоне и кирпичной кладке с обеспечением огнестойкости до 90 минут. Анкер HMS-KS5x50 монтируется без дополнительных дюбелей, что ускоряет установку и снижает риск ошибок.

Назначение и область применения

Огнестойкий винтовой анкер 5x50 мм (MMS-plus KS 5x50, HMS-KS5x50) используется там, где требуется одновременно прочное механическое крепление и сохранение огнезащитных свойств конструкции. Подходит для фиксации трубопроводов, кабельных лотков, воздуховодов, опор освещения и другого оборудования в зданиях с повышенными требованиями к пожарной безопасности - например, в жилых комплексах, больницах, транспортных узлах и промышленных объектах.

Технические характеристики

• Диаметр анкера: 5 мм
• Длина анкера: 50 мм
• Материал: сталь
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в условиях высокой влажности
• Тип шлица: Torx T20 - позволяет использовать стандартную отвёртку с наконечником T20, исключает проскальзывание при затяжке
• Рекомендуемый диаметр отверстия в основании: 4 мм
• Класс огнестойкости: F90 - выдерживает воздействие открытого пламени и высоких температур в течение 90 минут без потери несущей способности
• Испытано по стандарту DIN 4102 для бетона и кирпичной кладки

Совместимость и монтаж

Анкер HMS-KS5x50 монтируется прямо в предварительно просверленное отверстие диаметром 4 мм без использования дюбеля. Для установки потребуется перфоратор или ударная дрель с буром 4 мм, а также отвёртка с наконечником Torx T20. Глубина сверления должна соответствовать длине анкера - 50 мм. После вставки анкер заворачивается до упора; головка утоплена в поверхность, что минимизирует выступающие части.

Безопасность и стандарты

Огнестойкий винтовой анкер 5x50 мм (MMS-plus KS 5x50, HMS-KS5x50) успешно прошёл сертификационные испытания по немецкому стандарту DIN 4102. Это подтверждает его соответствие требованиям к огнестойкости в строительных конструкциях. Гальваническое цинковое покрытие соответствует нормам антикоррозийной защиты для внутренних и умеренно влажных сред.

Преимущества

• Устраняет необходимость в дюбелях - меньше деталей, быстрее монтаж, ниже вероятность сборочных ошибок
• Высокая несущая способность при минимальном диаметре - идеально для плотных арматурных сеток и тонких стен
• Запатентованная форма резьбы обеспечивает равномерное распределение нагрузки в материале основания
• Потайная головка не препятствует последующей отделке поверхностей - можно заделывать штукатуркой или облицовкой
• Совместим с автоматическими системами закручивания благодаря стандартизированному шлицу Torx T20

Ограничения применения

• Не применяется в пористых или слабых материалах - например, в ячеистом бетоне, пеноблоке или пустотелом кирпиче без заполнения
• Не рекомендован для использования в условиях постоянного контакта с морской водой или агрессивными химикатами - даже с цинковым покрытием
• Не подходит для крепления в трещиноватом или повреждённом бетоне - требует целостного основания
• Не заменяет анкеры с увеличенным классом огнестойкости (F120/F180) - если проект требует более длительной защиты, выбирайте другие модели

Примеры использования

• Крепление кабельных лотков к потолочным плитам в офисных зданиях
• Фиксация вентиляционных каналов в лифтовых шахтах
• Установка светильников в бетонных перекрытиях жилых домов
• Монтаж трубопроводов в технических этажах многоэтажек
• Крепление противопожарных клапанов и дымоудалителей

Практические советы

• Перед монтажом проверьте глубину отверстия - излишек или недостаток могут снизить огнестойкость
• Используйте только бур диаметром 4 мм - большее отверстие нарушает работу анкера
• Затягивайте анкер HMS-KS5x50 до упора, но без чрезмерного усилия - перегрузка может повредить резьбу
• Для массового монтажа используйте электроотвёртки с регулировкой момента - это повысит точность и скорость работы
• Храните анкеры в сухом месте - хотя покрытие защищено, длительный контакт с влагой может вызвать белые пятна на цинке (не влияет на функциональность)
