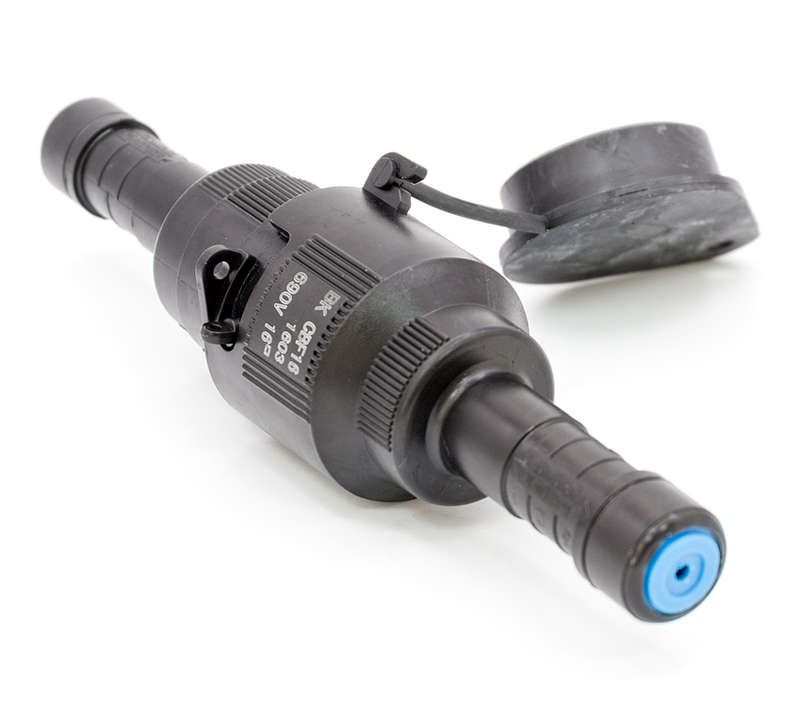

Ограничитель мощности CBF 16 без предохранителя ВК 22000571

Ограничитель мощности ВК CBF 16 без предохранителя - это устройство для защиты однофазных вводов в жилые дома от перегрузки по мощности в сетях 0,4 кВ с глухозаземлённой нейтралью. Артикул 22000571 рассчитан на работу в суровых условиях, включая экстремальные температуры и воздействие УФ-излучения.

Назначение и область применения

Ограничитель мощности ВК CBF 16 без предохранителя используется на воздушных линиях электропередачи (ВЛИ) для контроля потребляемой мощности на абонентских ответвлениях и вводах в здания. Он предотвращает превышение установленного лимита энергопотребления, что снижает риск аварий, перегрева проводки и повреждения электрооборудования внутри дома. Применяется исключительно в сетях 0,4 кВ переменного тока частотой 50 Гц с глухозаземлённой нейтралью.

Технические характеристики

• Тип устройства: ограничитель мощности без встроенного предохранителя
• Количество полюсов: 1
• Рабочее напряжение: 0,4 кВ (400 В)
• Частота: 50 Гц
• Диапазон сечений: 16/16 мм2 - совместим с алюминиевыми проводниками такого же сечения
• Материал жилы: алюминий
• Рабочая температура: от -60 C до +50 C
• Устойчивость к УФ-излучению: да - корпус выдерживает длительное воздействие солнечного света
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Ограничитель мощности ВК CBF 16 без предохранителя - это только держатель. Для работы требуется установить внешний трубчатый предохранитель типа GG соответствующего номинала. Предохранитель не входит в комплект и выбирается отдельно в зависимости от допустимой мощности абонента. Монтаж выполняется на опоре ВЛИ или в специальной распределительной коробке. Подключение осуществляется через гильзы или болтовые соединения с алюминиевыми проводами сечением 16 мм2. Обязательно соблюдайте полярность и плотность контакта - плохой контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям к применению в сетях низкого напряжения с глухозаземлённой нейтралью. Конструкция обеспечивает безопасную замену предохранителей без необходимости отключения всей линии. Корпус защищён от пыли и влаги благодаря герметичному исполнению, хотя явная степень защиты IP не указана - рекомендуется использовать в закрытых или защищённых местах.

Преимущества

• Высокая надёжность в условиях холодного климата - работает при -60 C
• Устойчивость к УФ-излучению продлевает срок службы на открытых участках ВЛИ
• Простая конструкция позволяет легко заменять предохранители без демонтажа всего устройства
• Изготовлен из материалов, совместимых с алюминиевой проводкой - исключает гальваническую коррозию

Ограничения применения

• Не применяется в сетях с изолированной нейтралью или постоянным током
• Не предназначено для трёхфазных вводов - только для однофазных цепей
• Не содержит предохранителя - требует самостоятельной покупки и правильного подбора GG-предохранителя
• Не подходит для установки внутри помещения без дополнительной защиты от механических повреждений

Примеры использования

• Защита ввода в одноквартирный дом по линии ВЛИ
• Ограничение нагрузки на старые деревянные дома с алюминиевой проводкой
• Контроль потребления на дачных участках с ограниченными возможностями сети
• Установка на опорах ЛЭП перед ответвлением к нескольким абонентам

Практические советы

• Выбирайте предохранитель типа GG с номиналом, соответствующим максимальной разрешённой мощности абонента (например, 8 А ≈ 1,76 кВт при 220 В)
• Перед установкой проверьте состояние алюминиевых проводов - окисление увеличивает сопротивление и создаёт опасность перегрева
• Не используйте медные провода меньшего сечения - они не подходят по параметрам контакта и могут вызвать нагрев
• Проверяйте затяжку клемм после первого месяца эксплуатации - алюминий «ползёт» и ослабляет контакт
• Замена предохранителя должна проводиться только при отключении питания - даже при малой нагрузке есть риск поражения током
